CAT6 Kablo Renk Kodları ve Anlamları

CAT6 Patch Kablo renkleri, ağ altyapılarında düzeni sağlamak, kablolama süreçlerini kolaylaştırmak ve belirli bağlantı türlerini ayırt etmek için kullanılır. Ethernet ağlarında kullanılan bu renk kodları, belirli işlevlere sahip ağ bileşenlerini tanımlamak için standart hale getirilmiştir. Bu kablolar, yalnızca ağ bağlantılarını görsel olarak ayırmaya yardımcı olmakla kalmaz, aynı zamanda belirli veri transferi gereksinimlerine uygun bağlantı türlerini hızlıca belirlemek için kullanılır.

CAT6 Patch Kablo Renkleri ve Kullanım Amaçları

CAT6 kabloların renkleri, genellikle belirli kullanım amaçlarına göre seçilir. Standart renklerin genel kullanım alanları şunlardır:

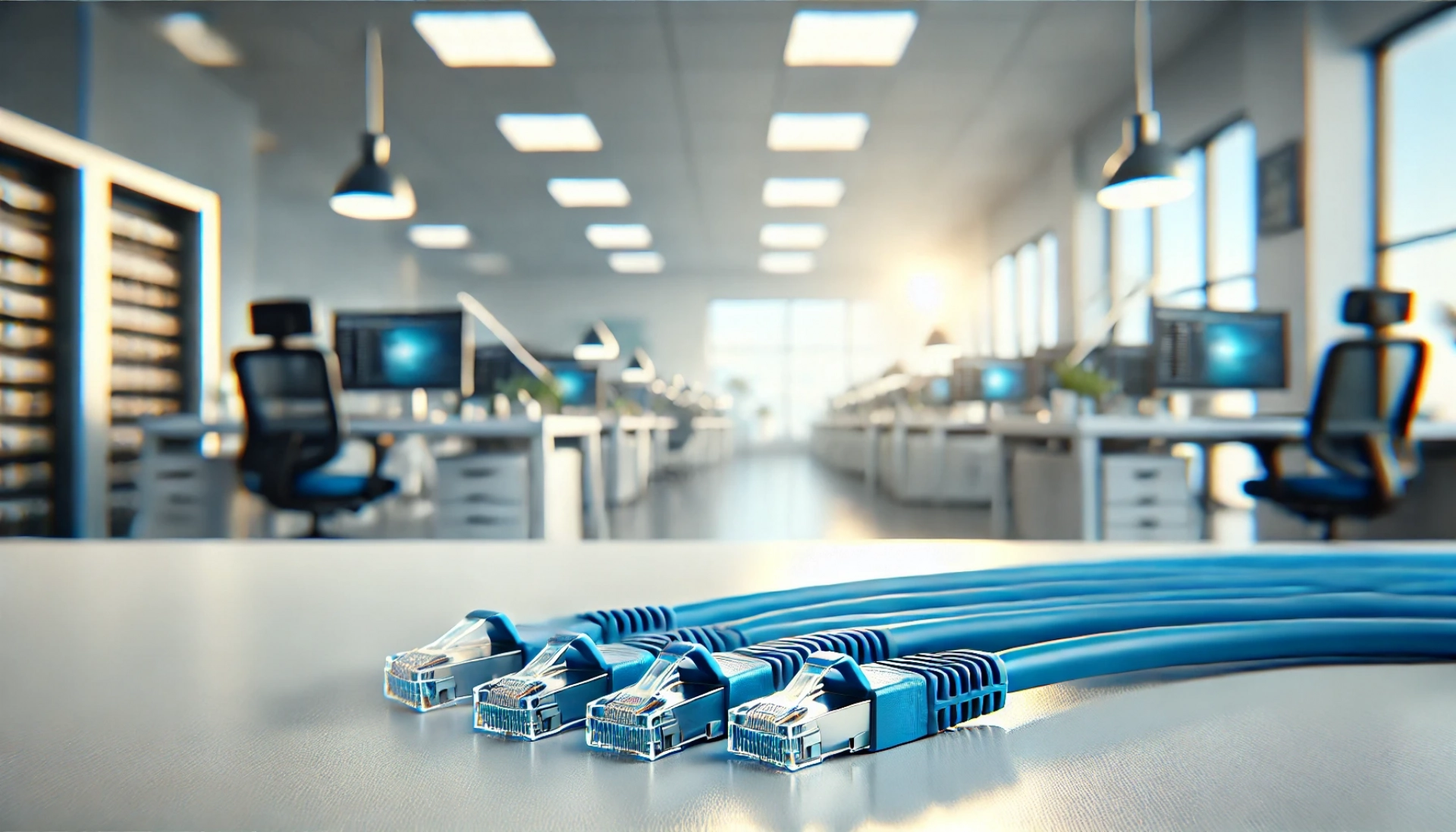

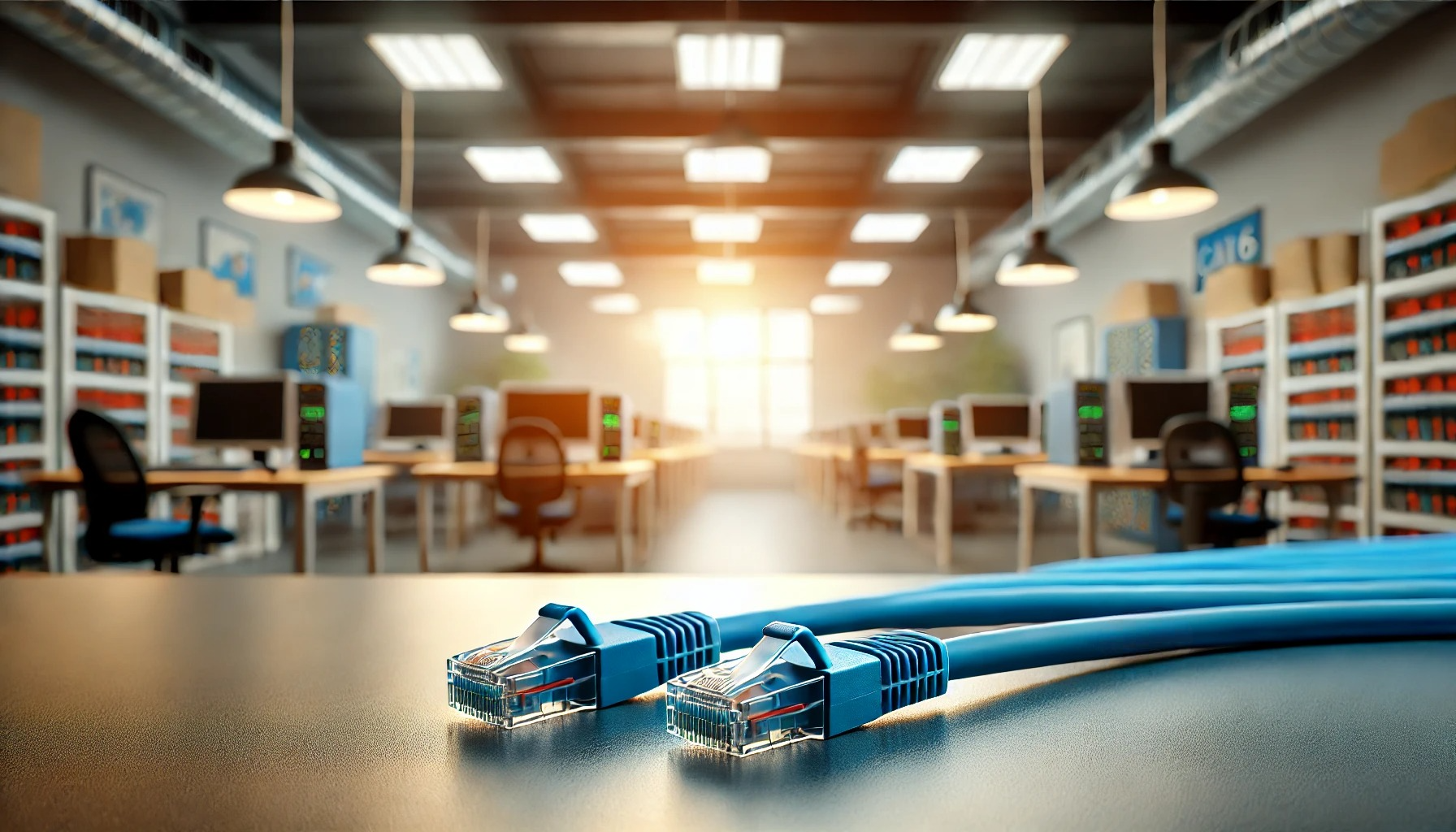

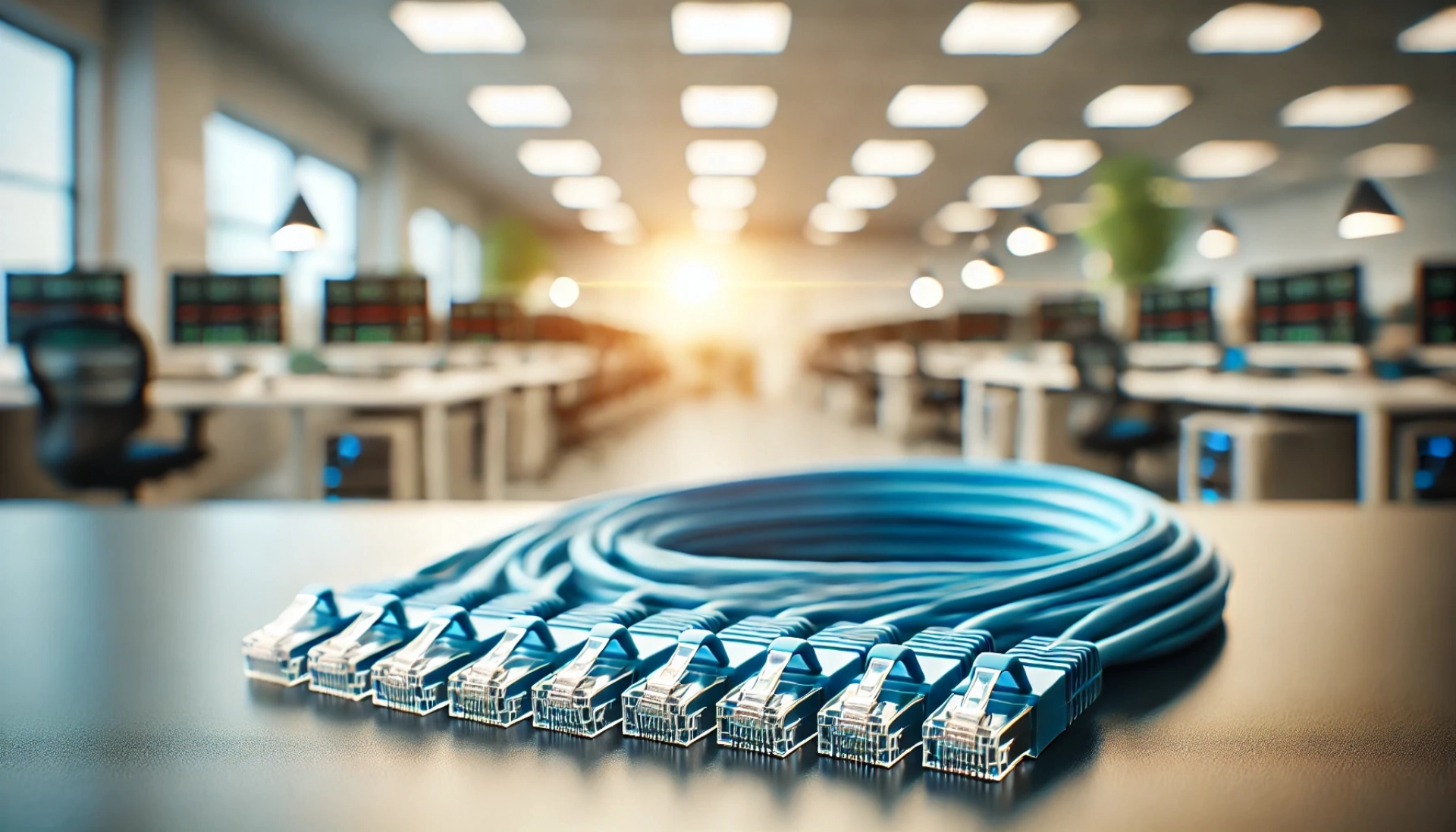

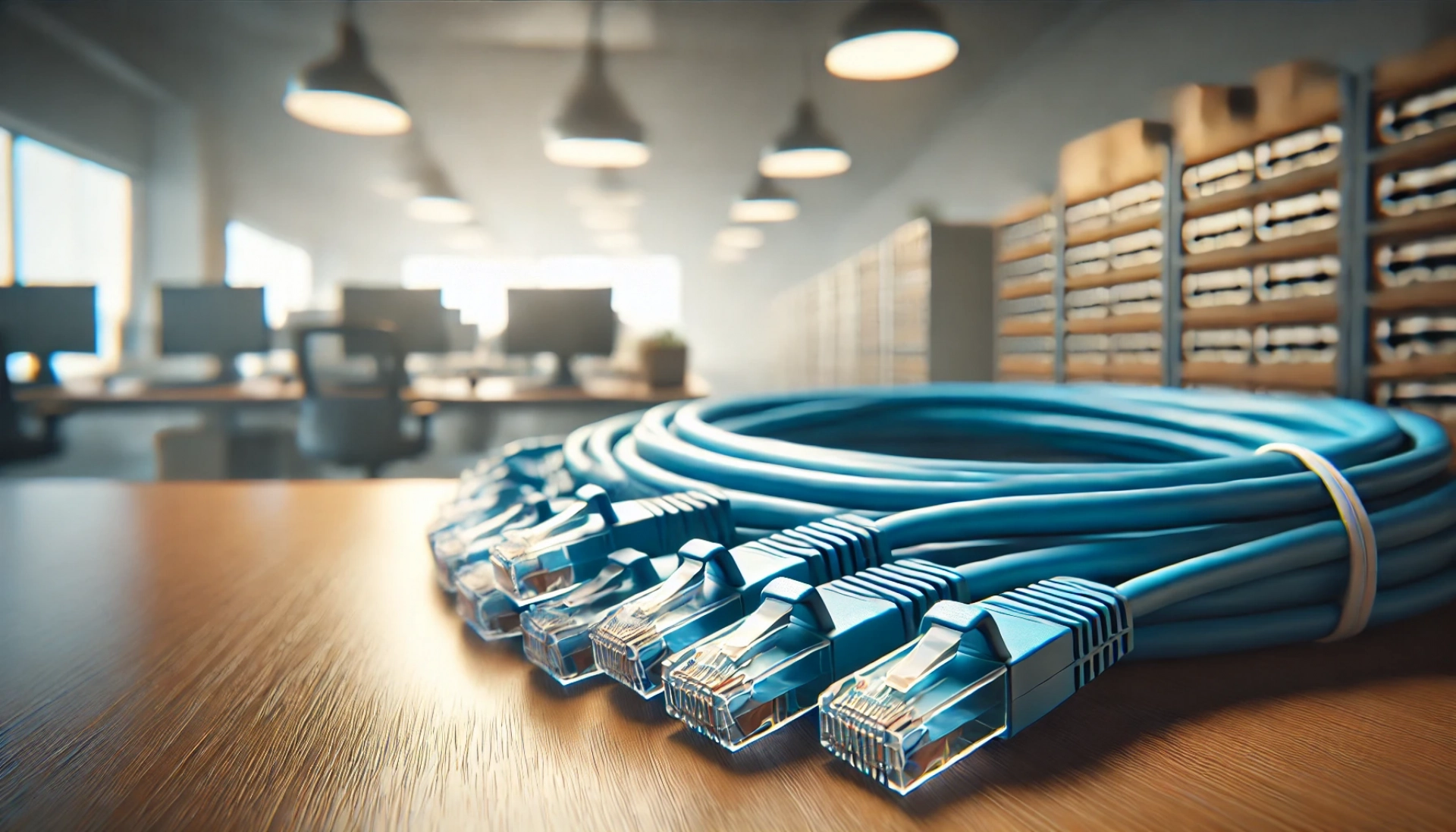

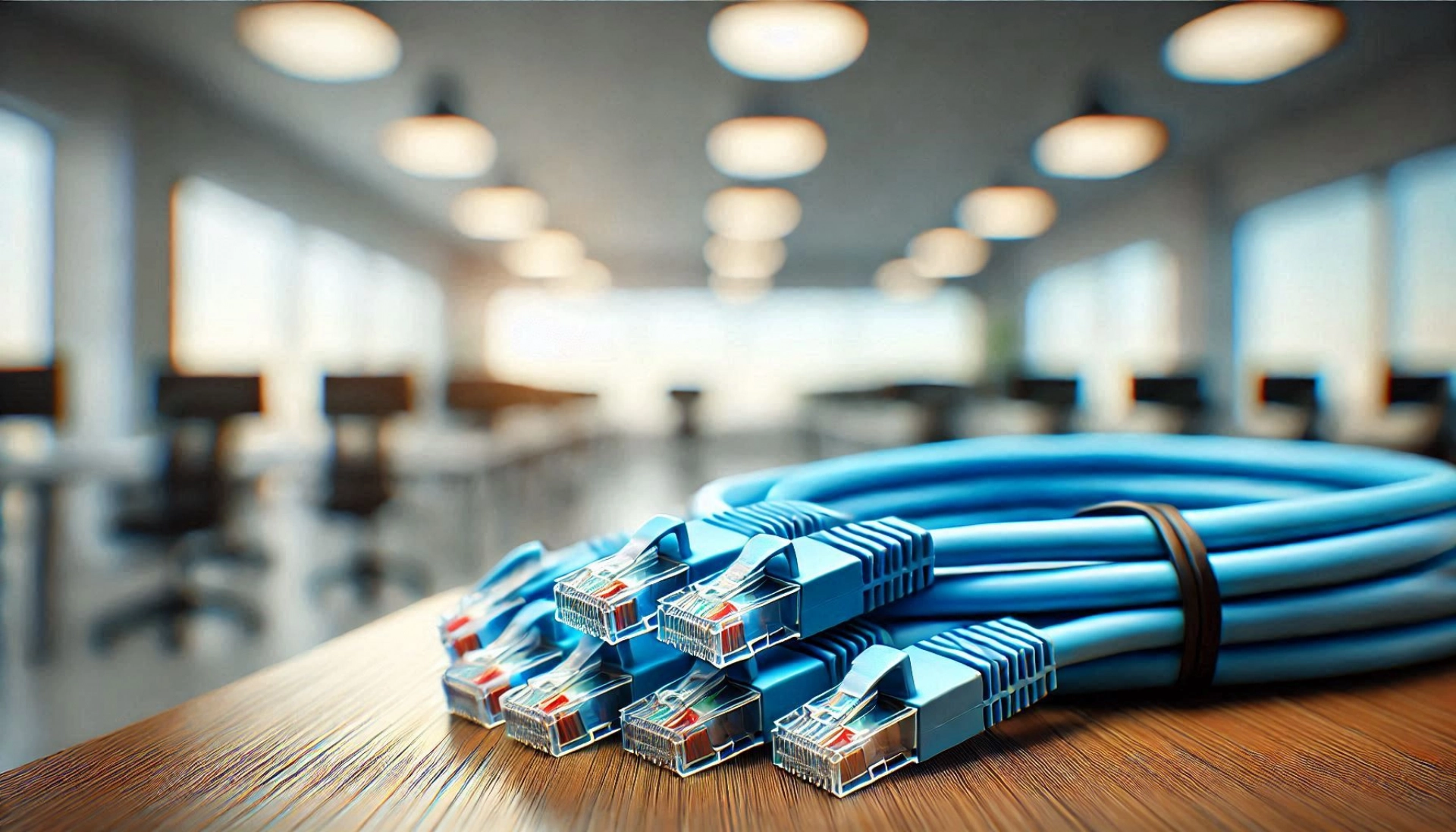

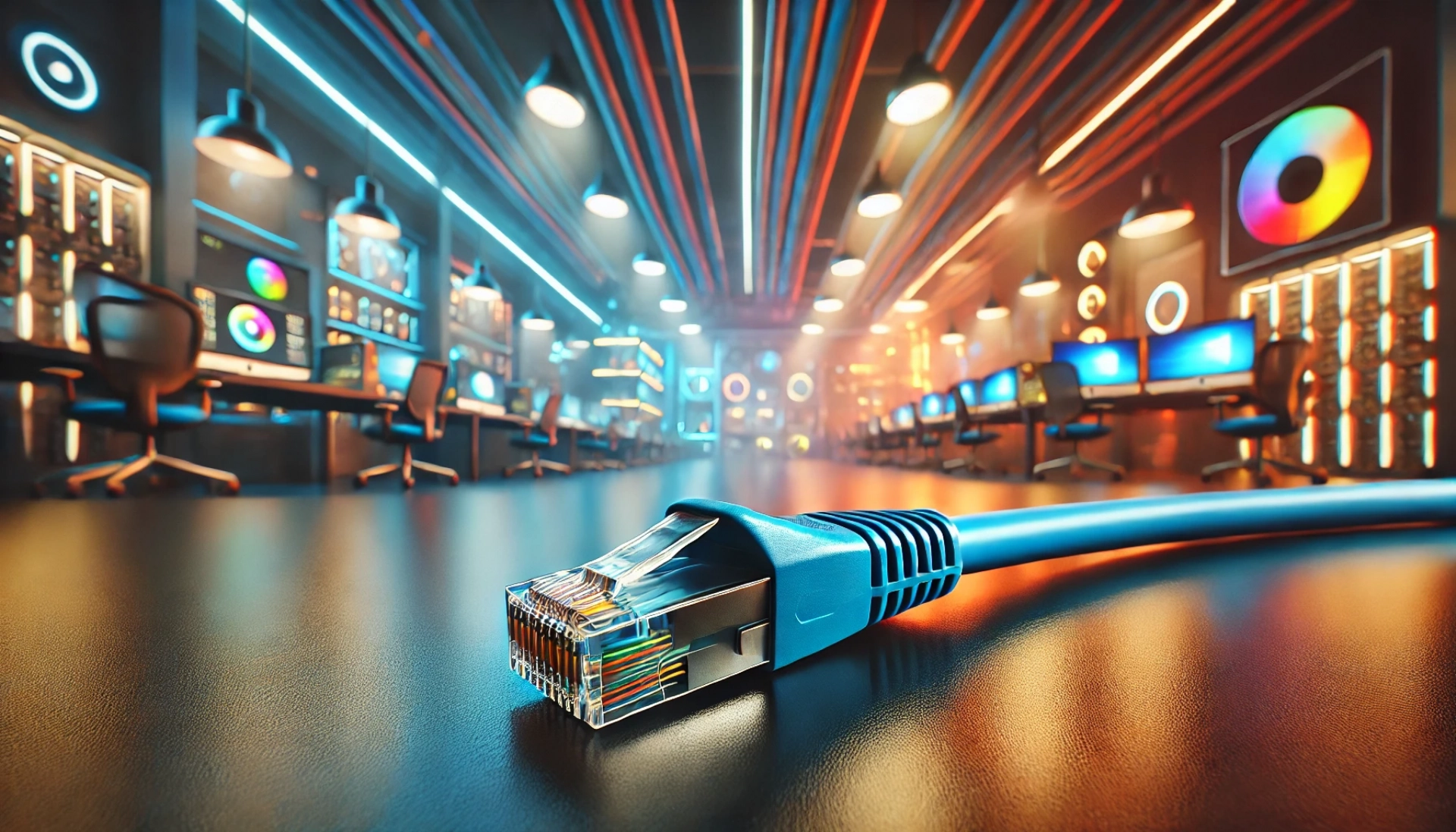

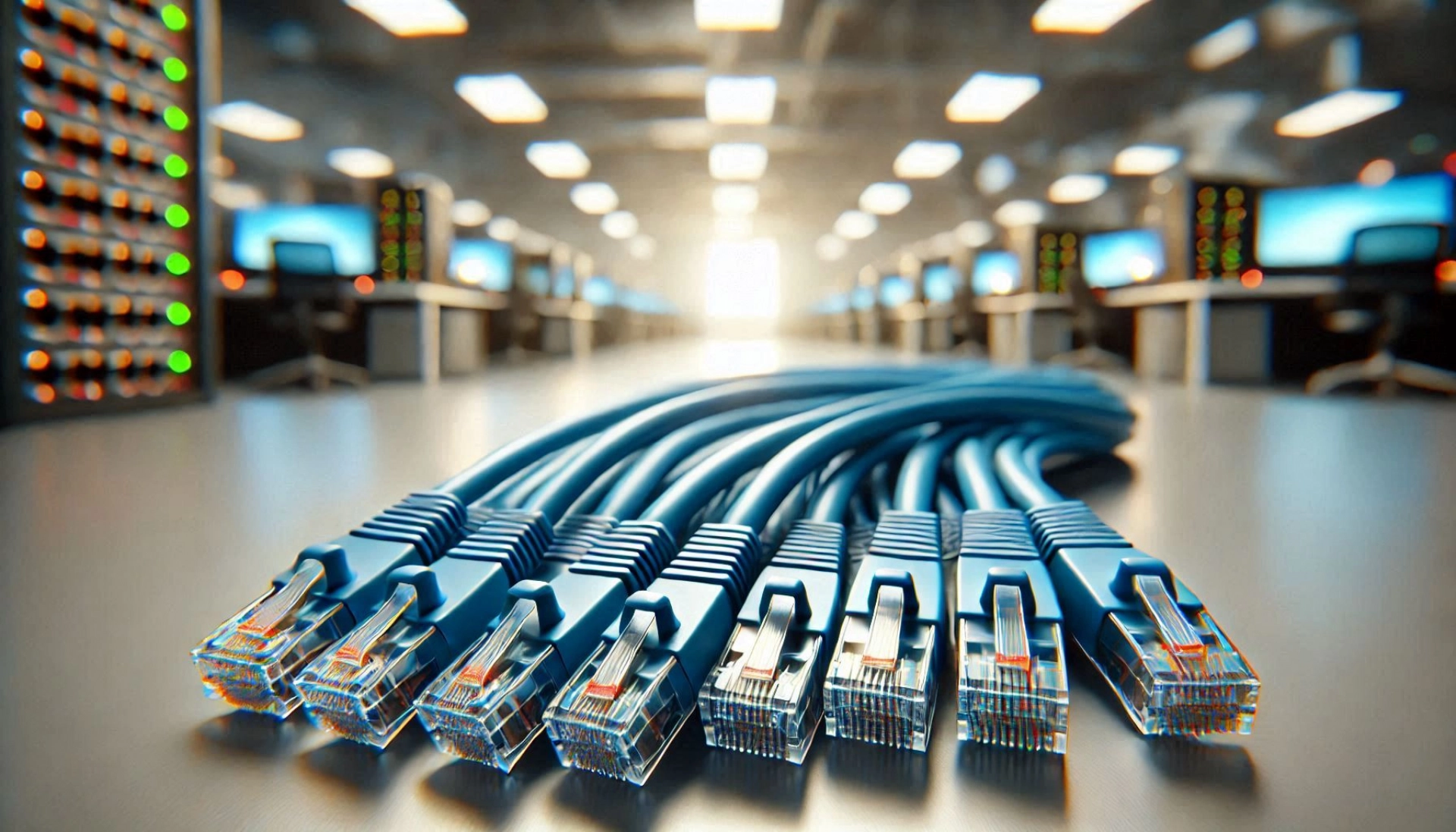

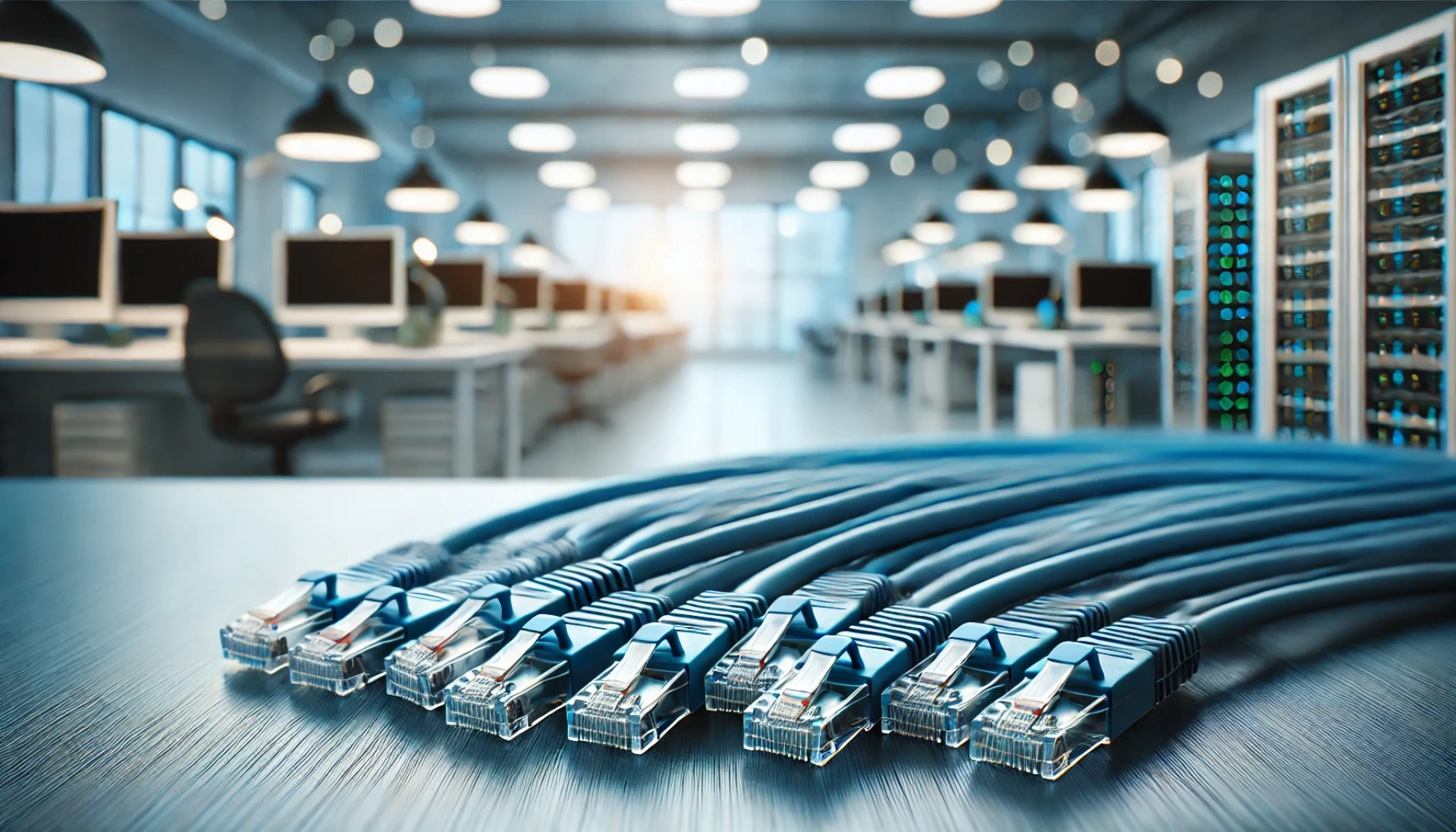

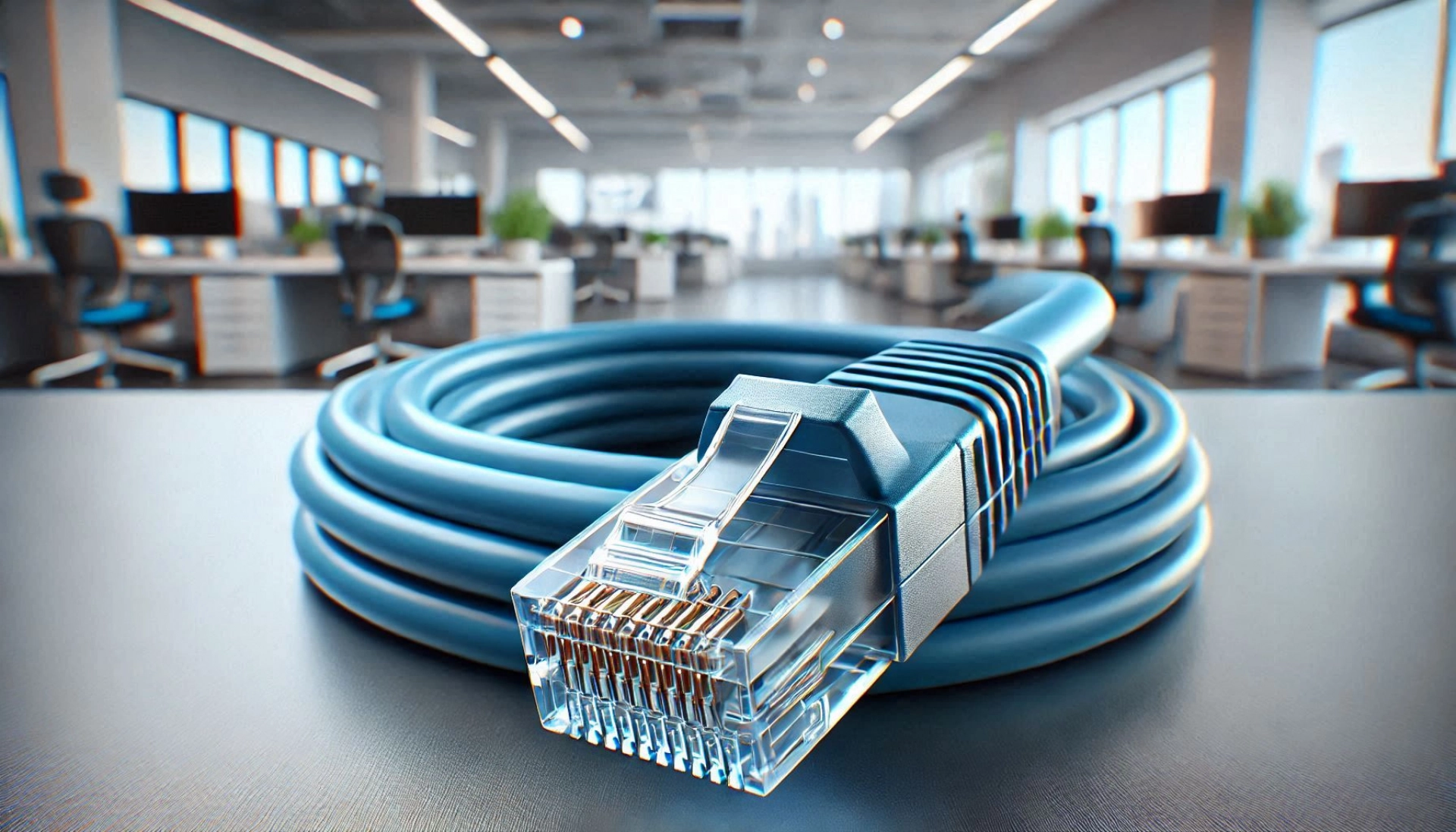

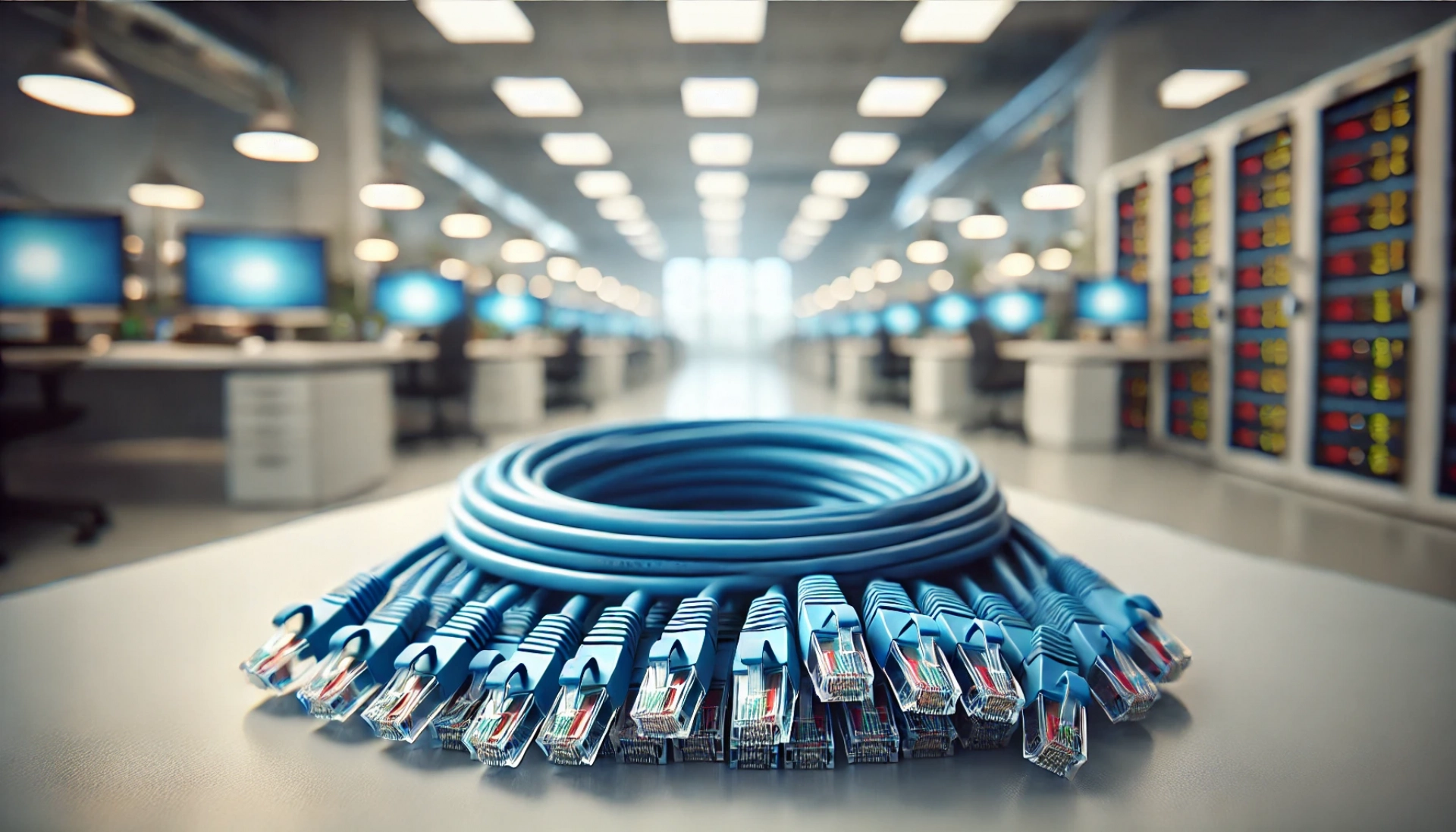

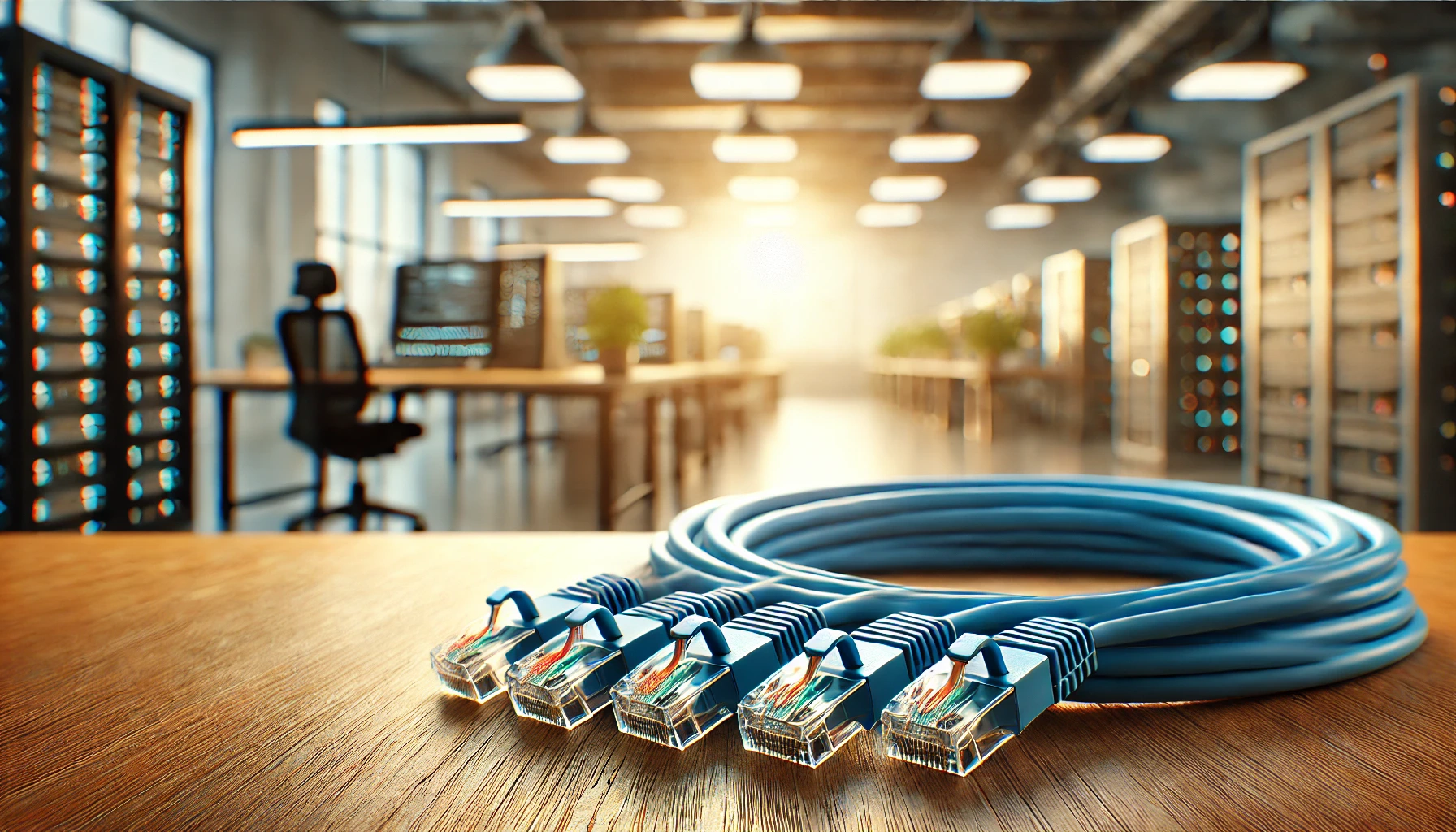

Mavi: Standart ağ bağlantıları için kullanılır. Kurumsal ofisler ve veri merkezlerinde en yaygın kullanılan kablodur.

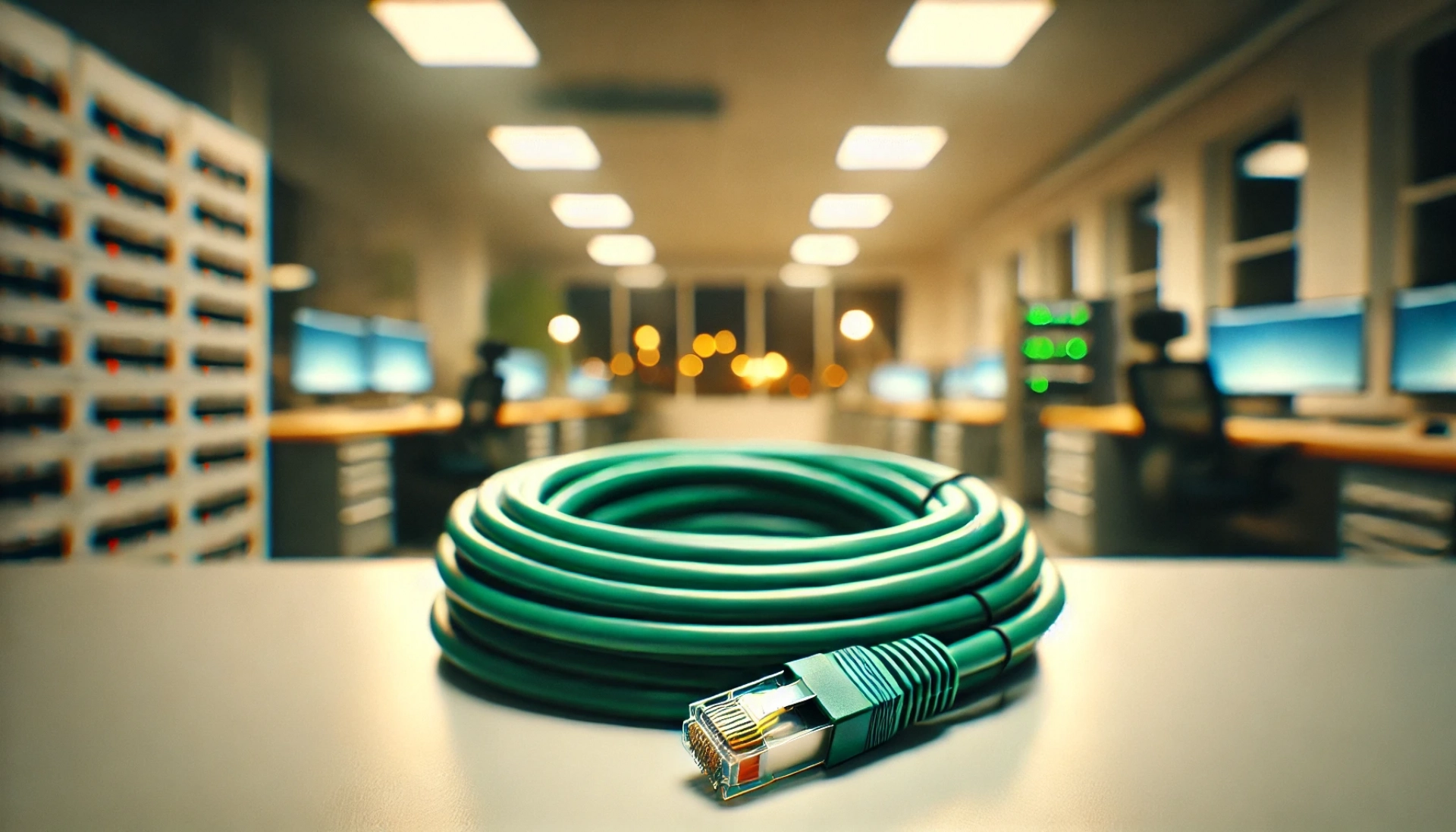

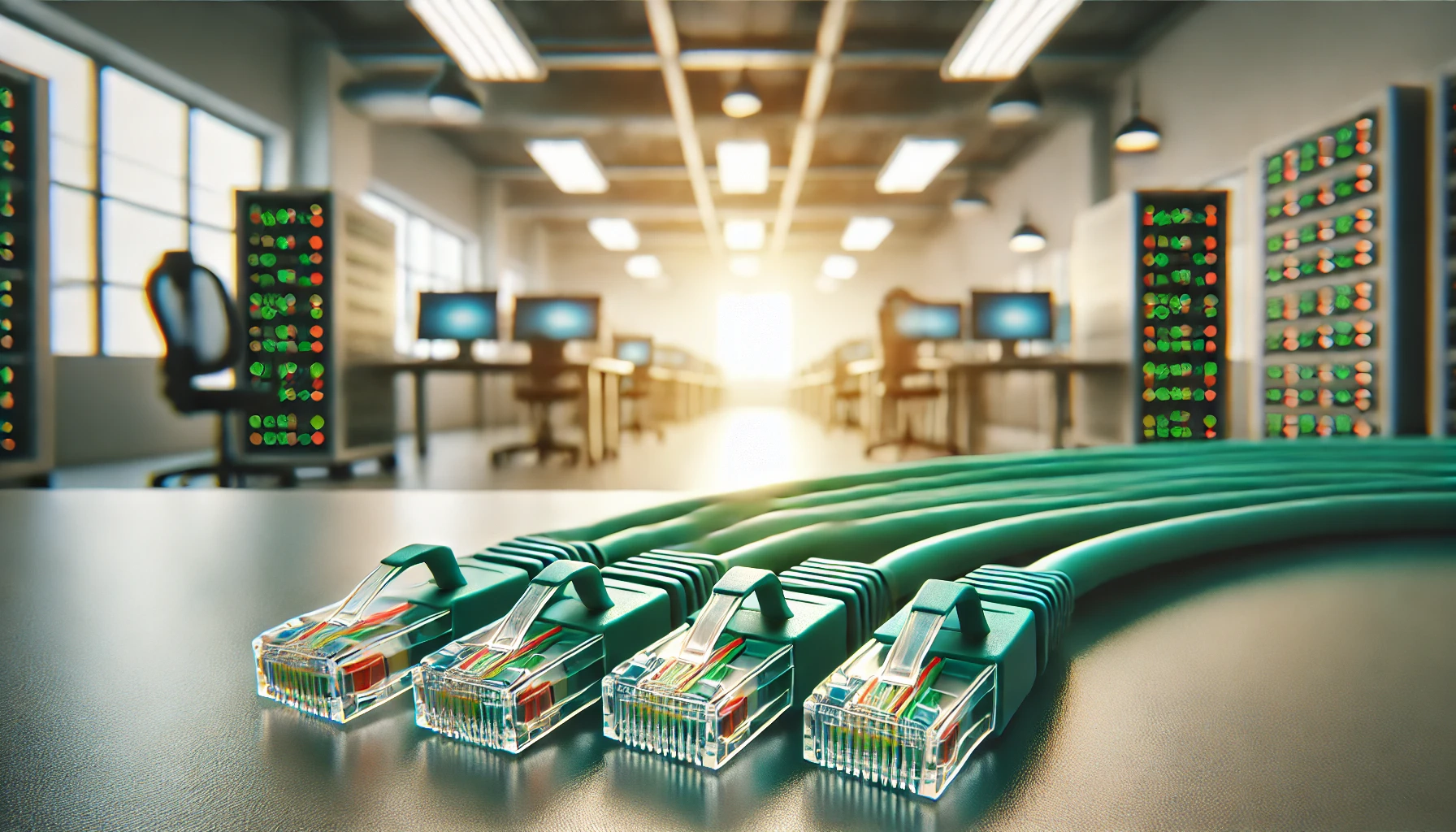

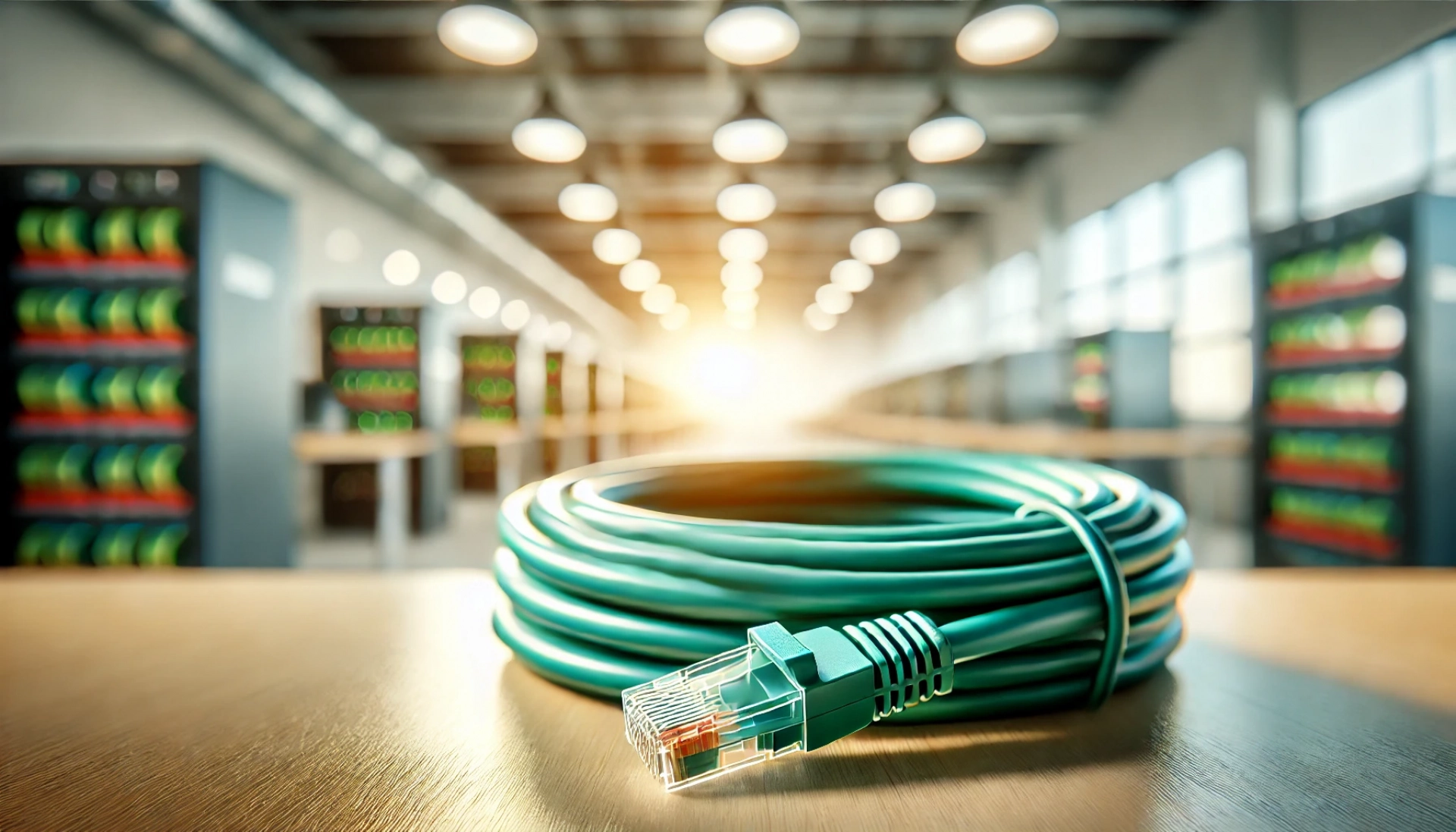

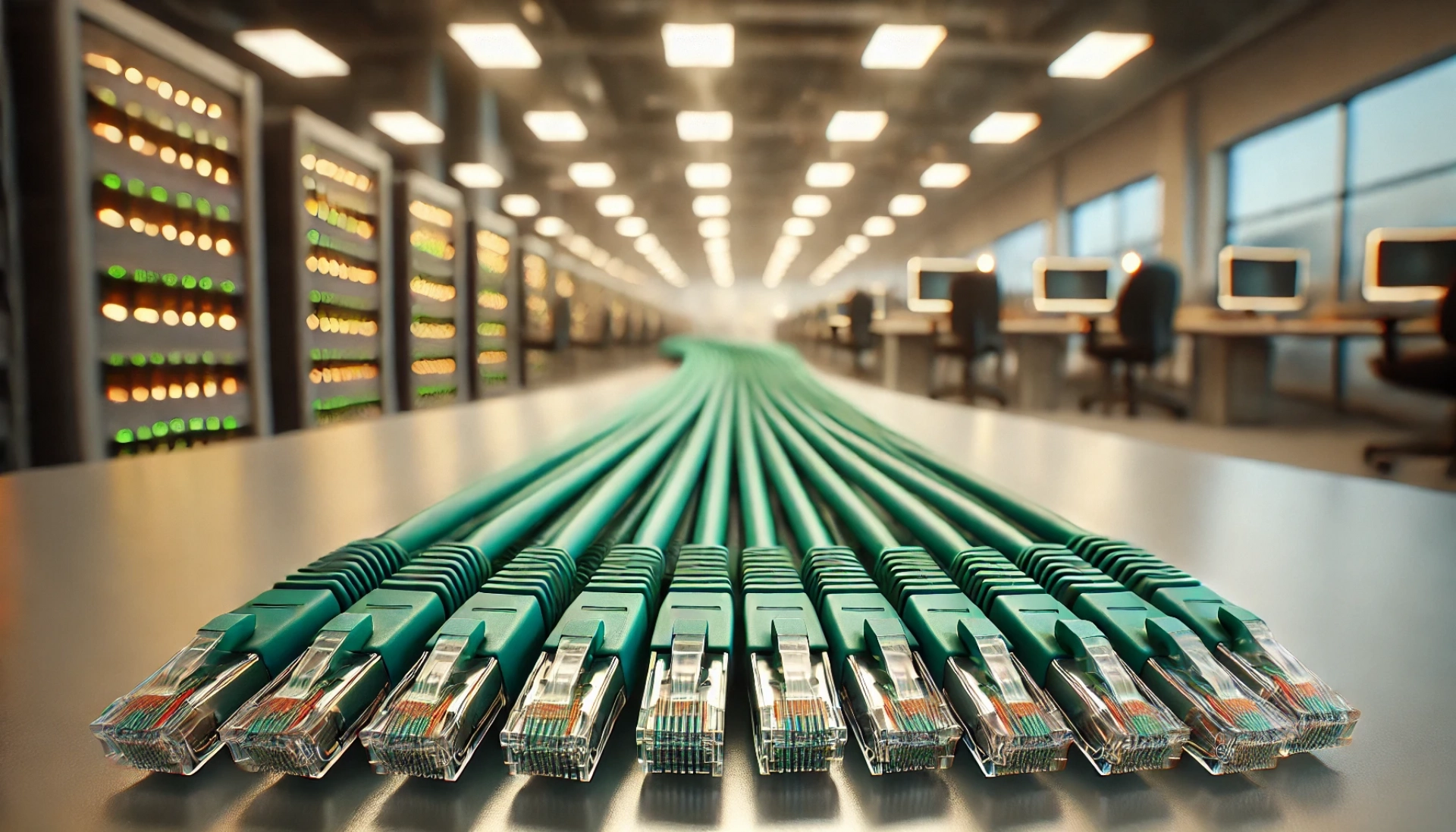

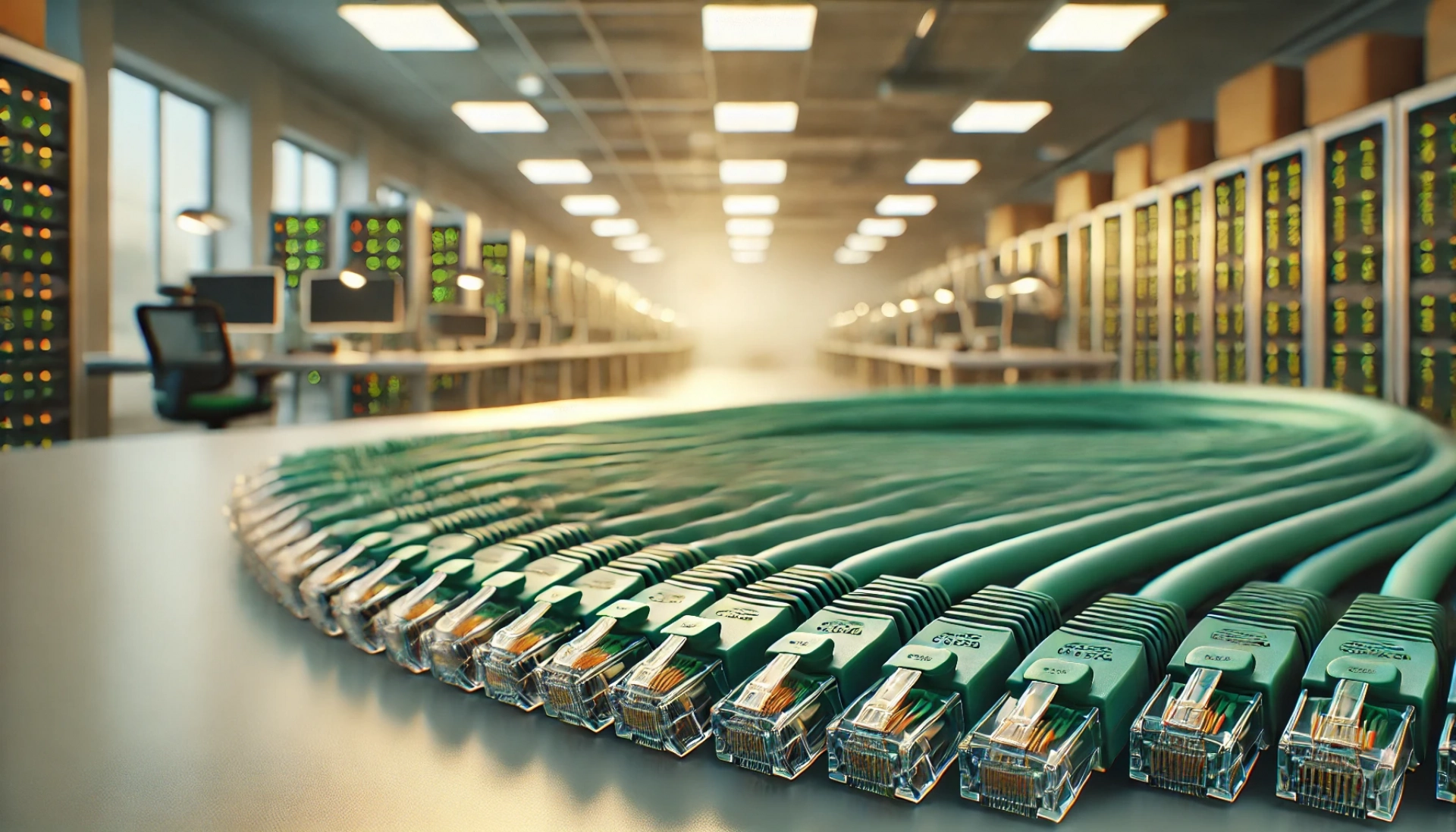

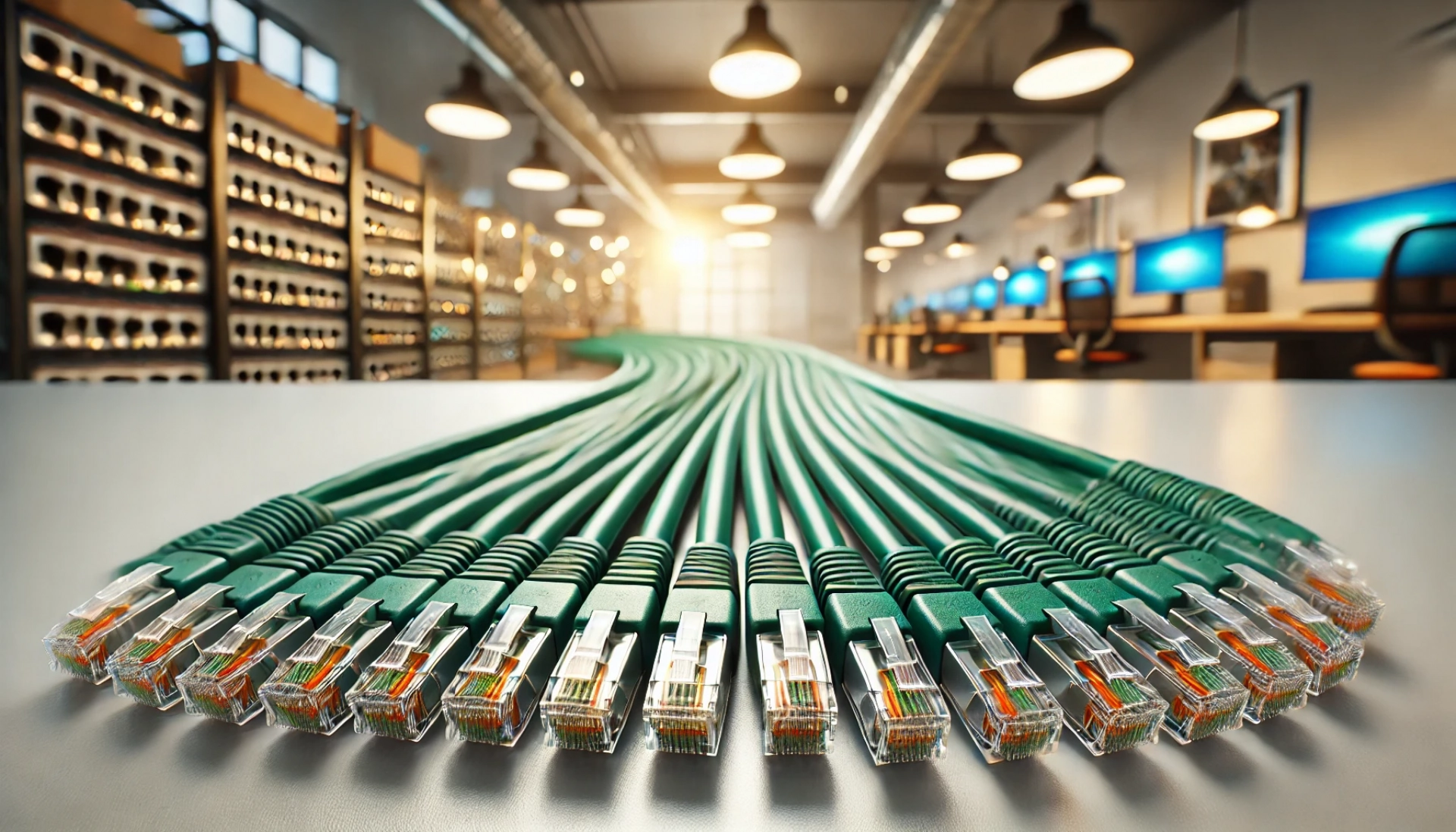

Yeşil: Yönetim ağları ve uzaktan erişim bağlantıları için kullanılır. Büyük organizasyonlarda ağ yönetimini kolaylaştırır.

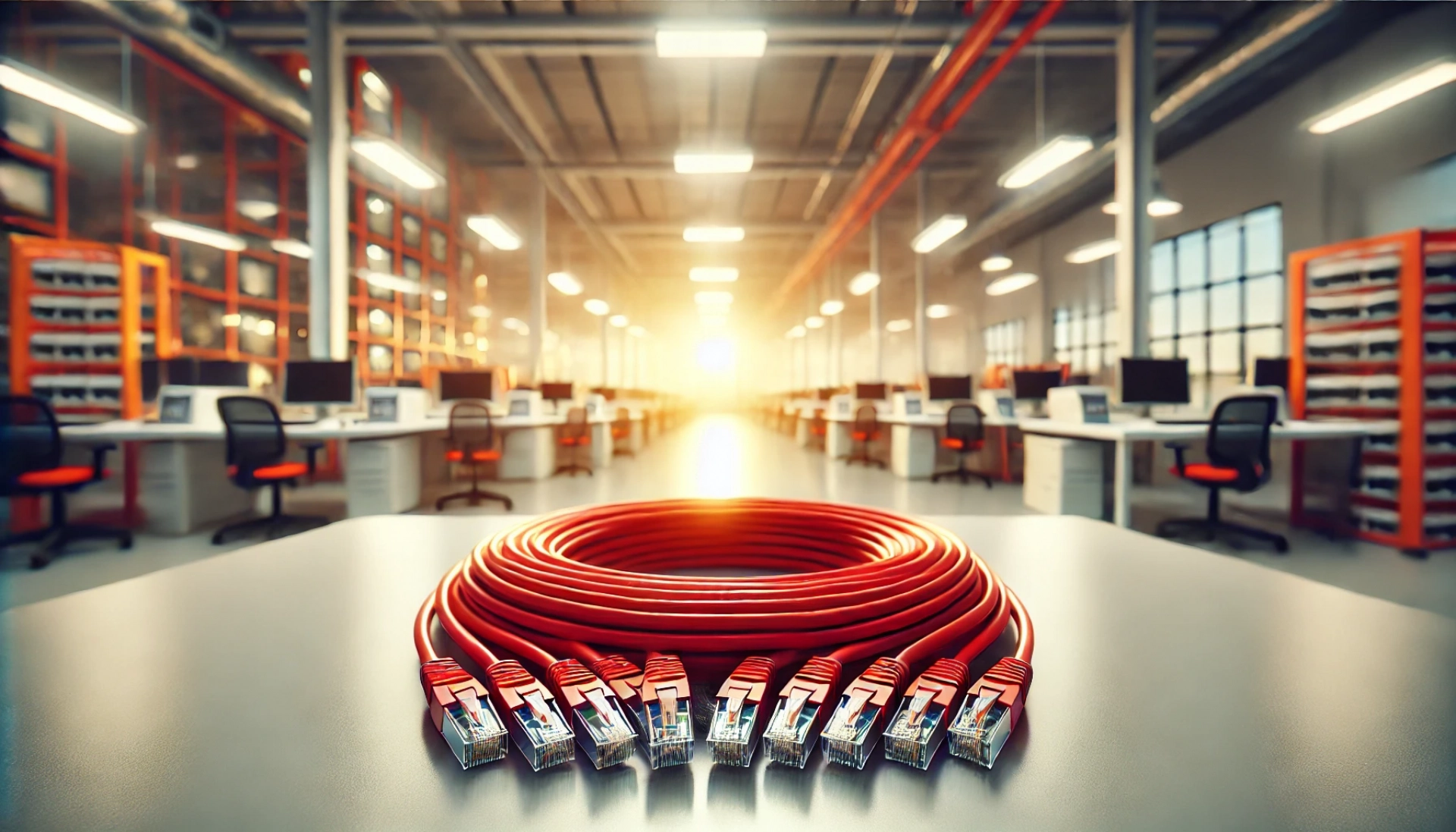

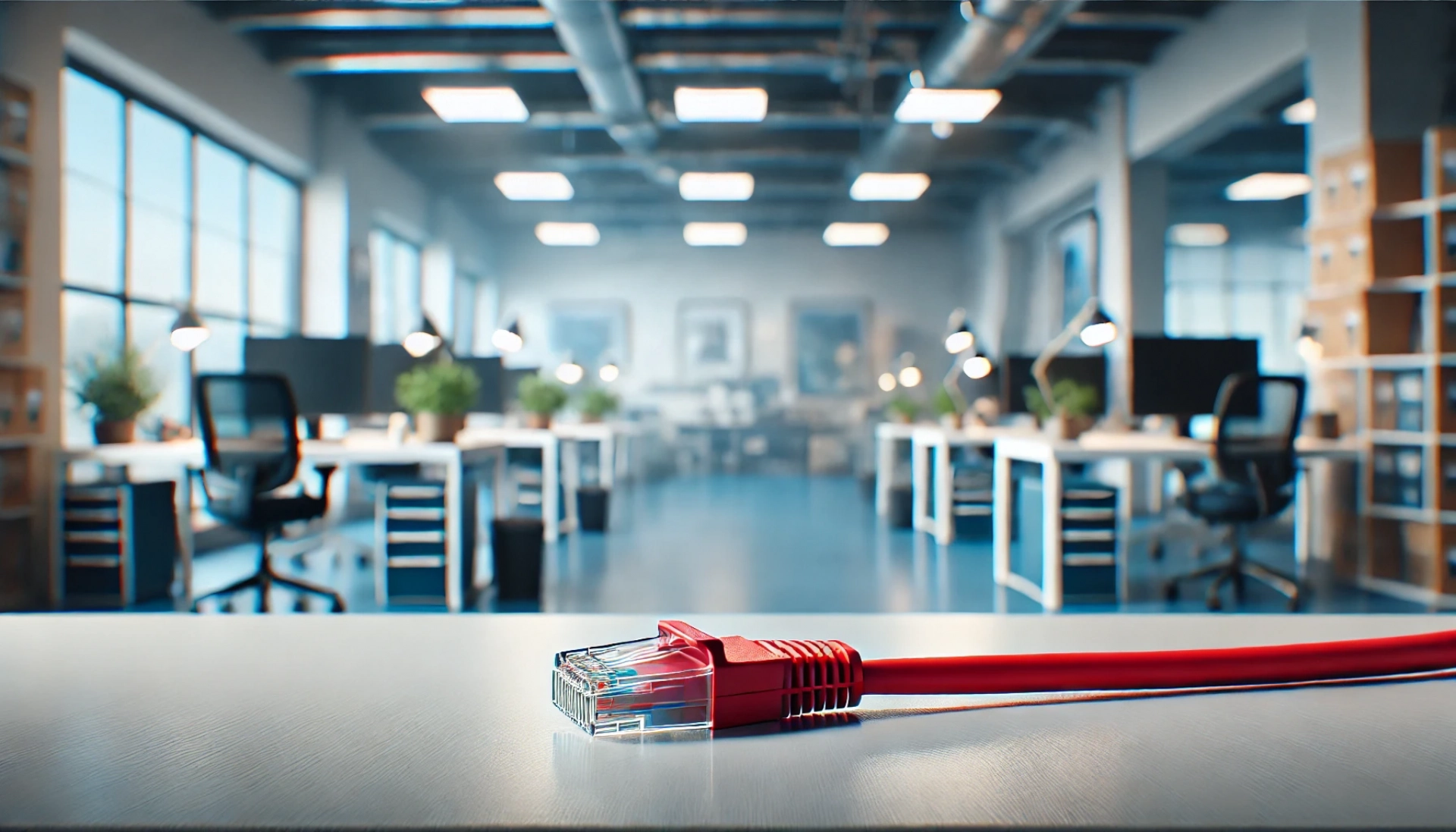

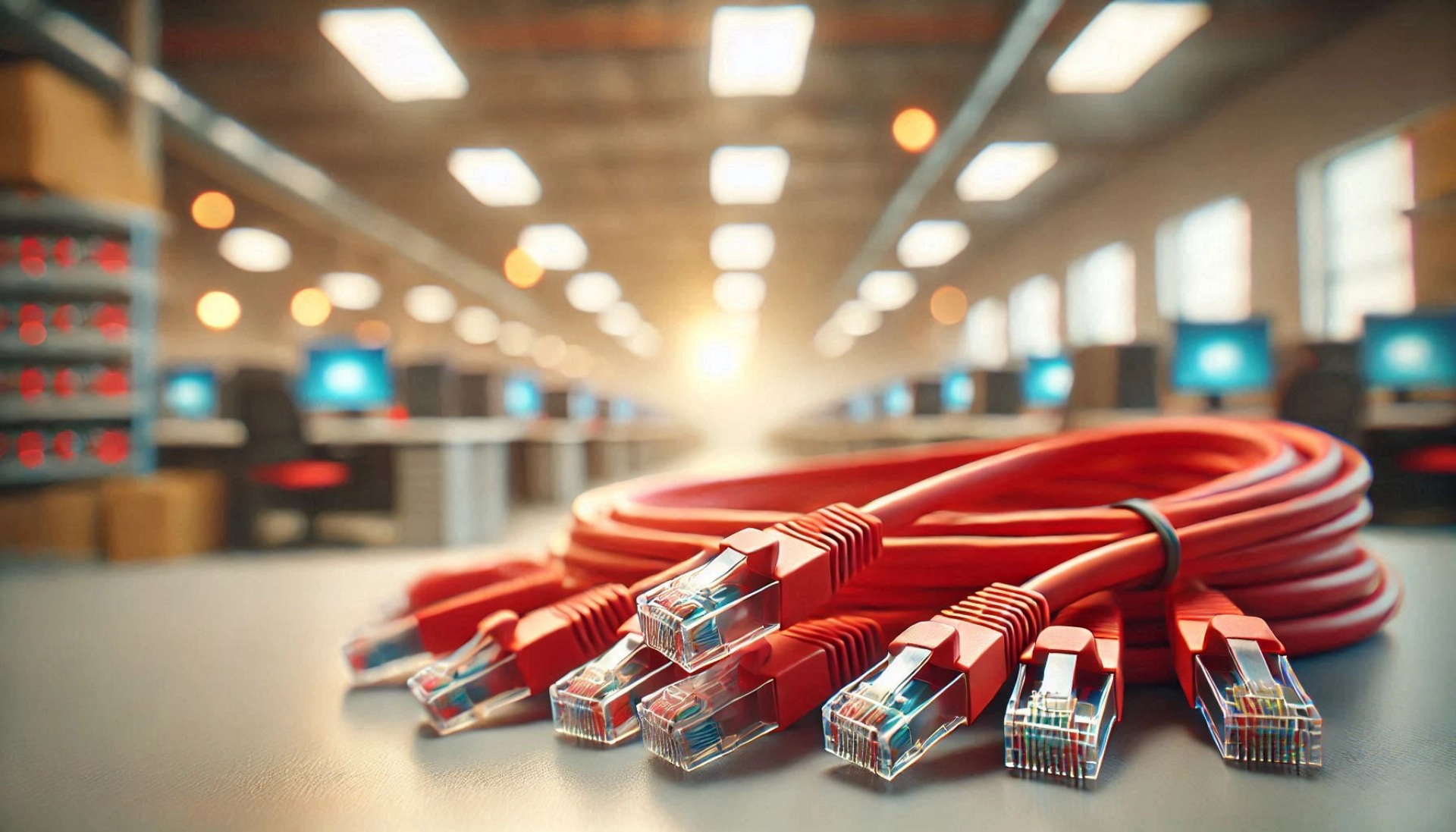

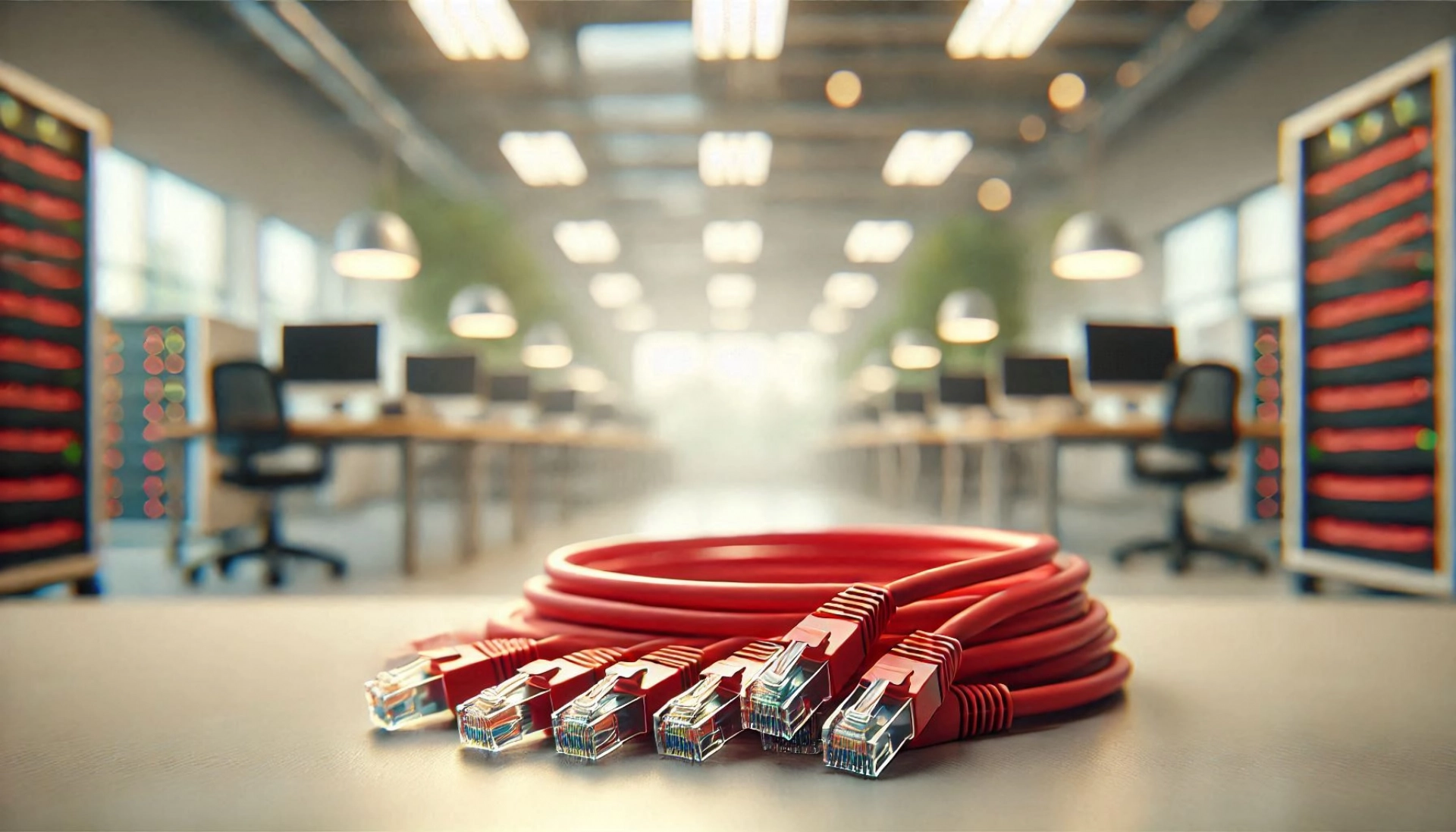

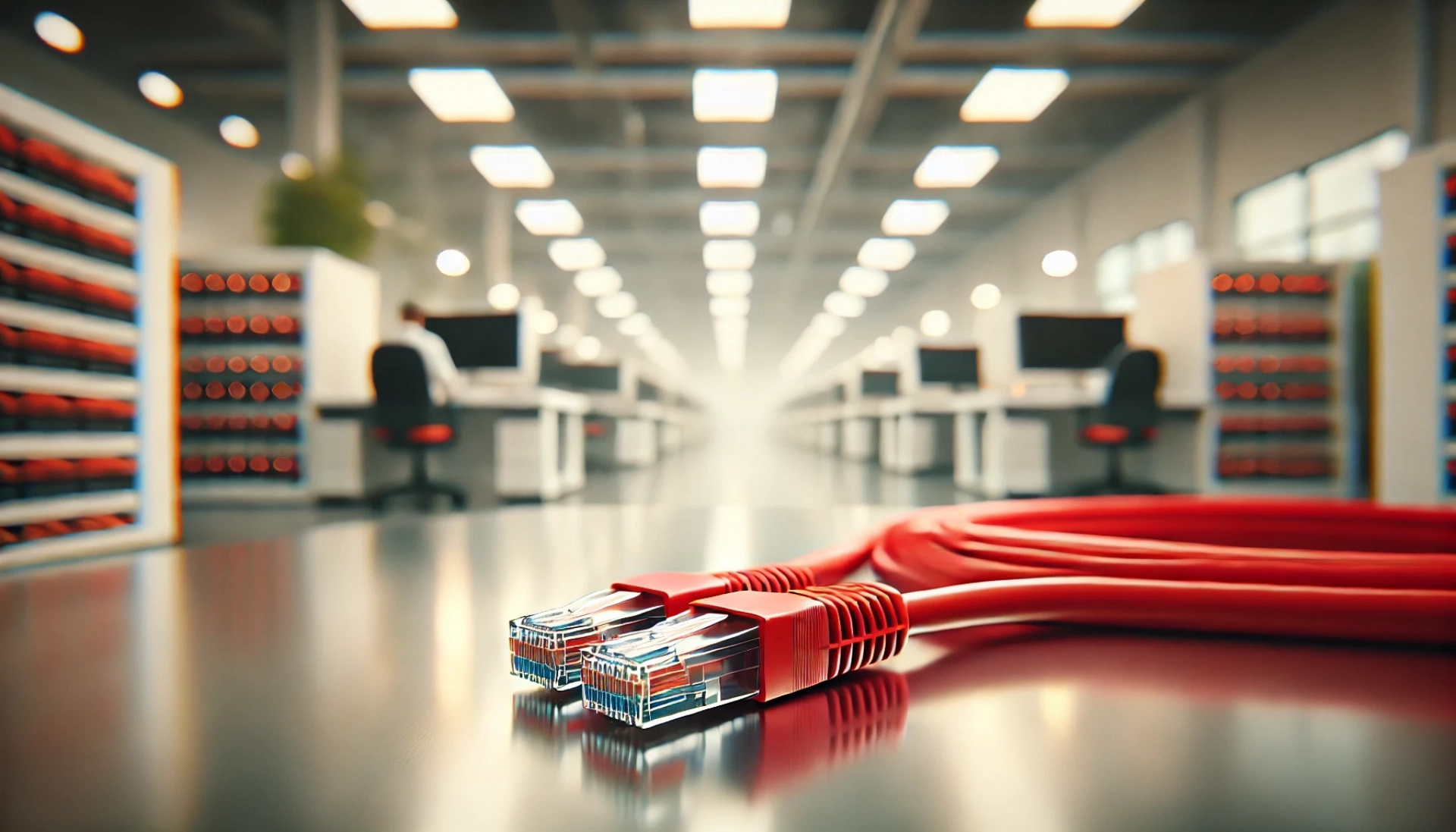

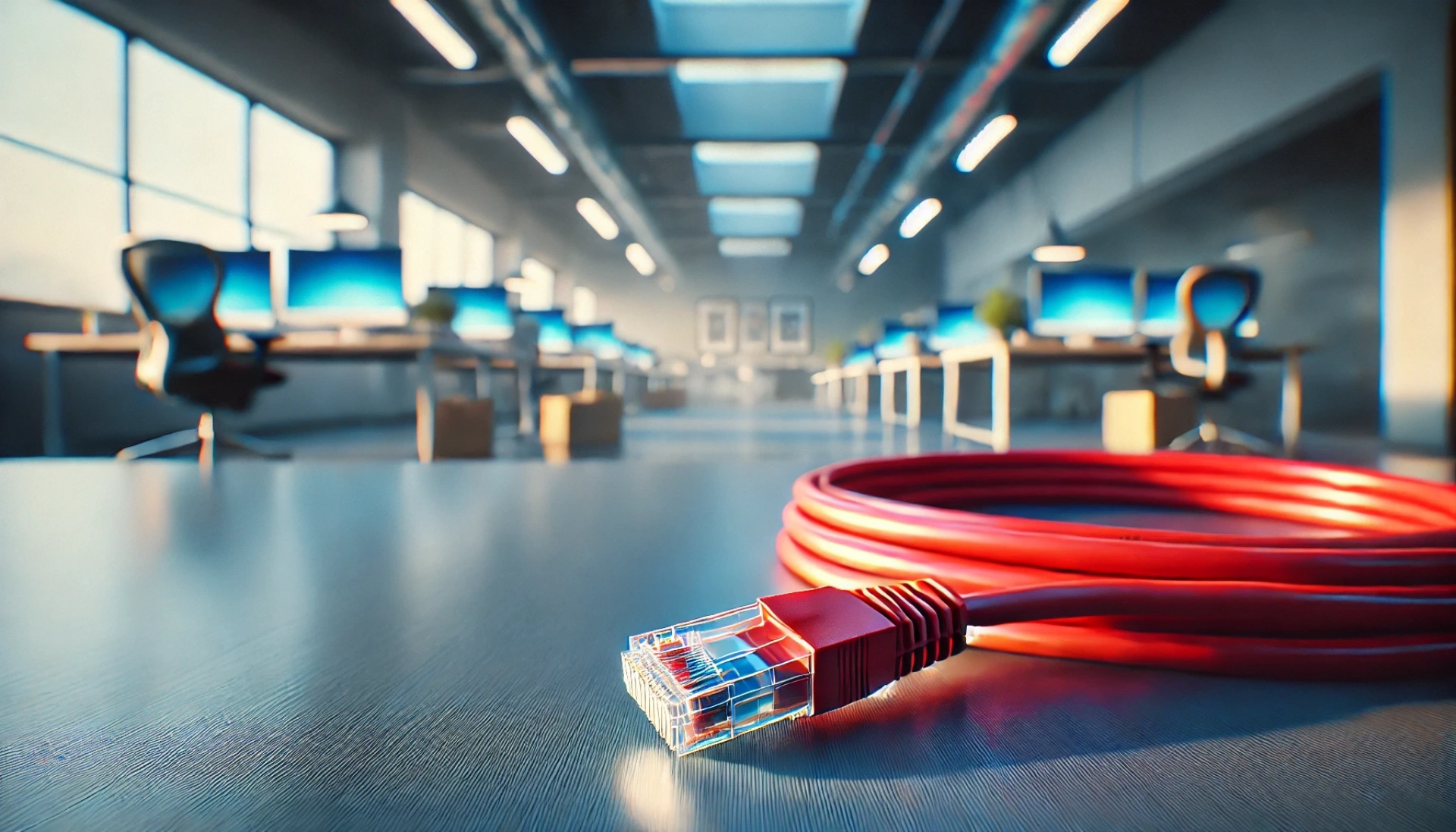

Kırmızı: Kritik sistem bağlantıları, güvenlik duvarı bağlantıları ve yedekleme ağları için kullanılır.

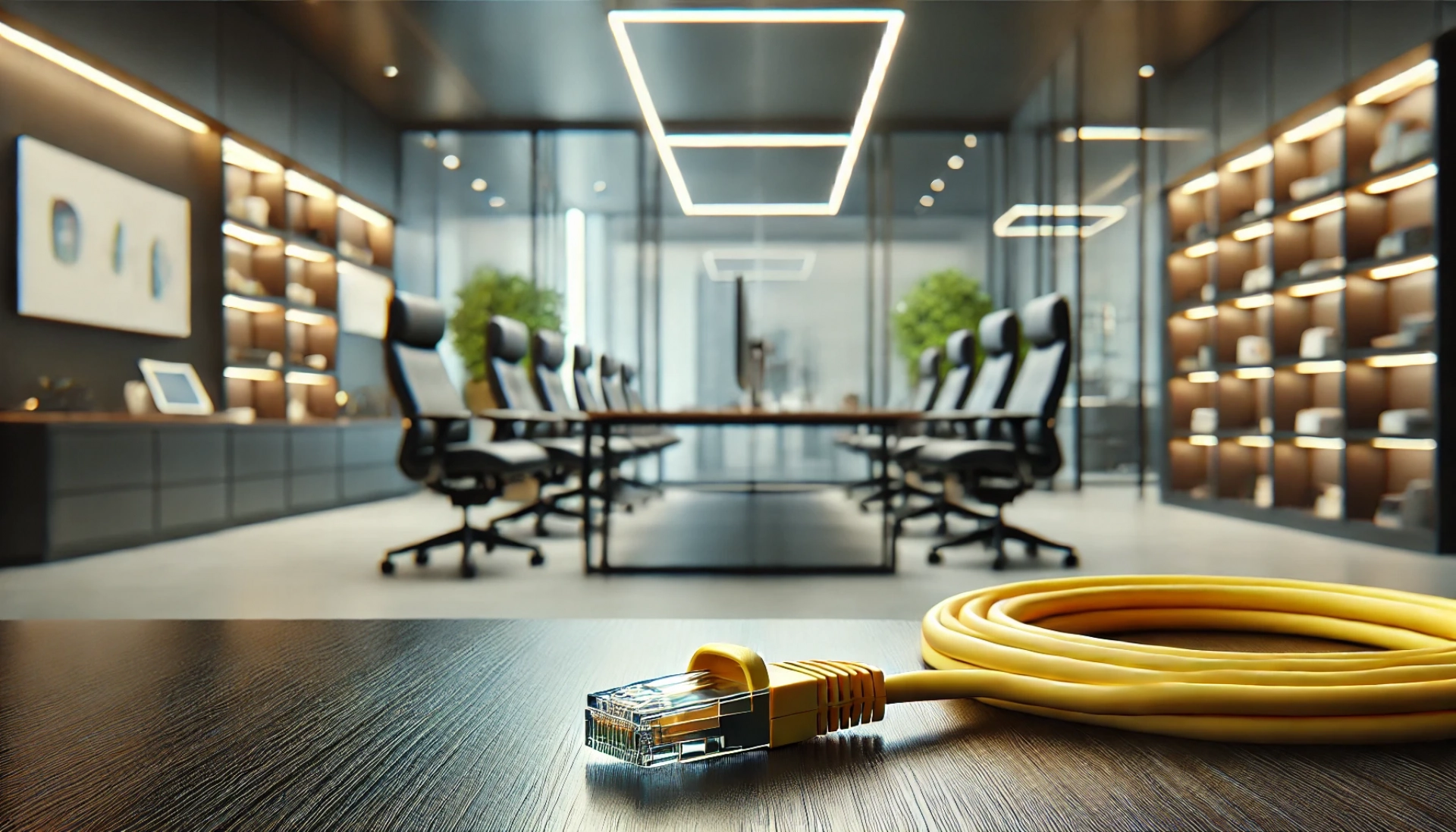

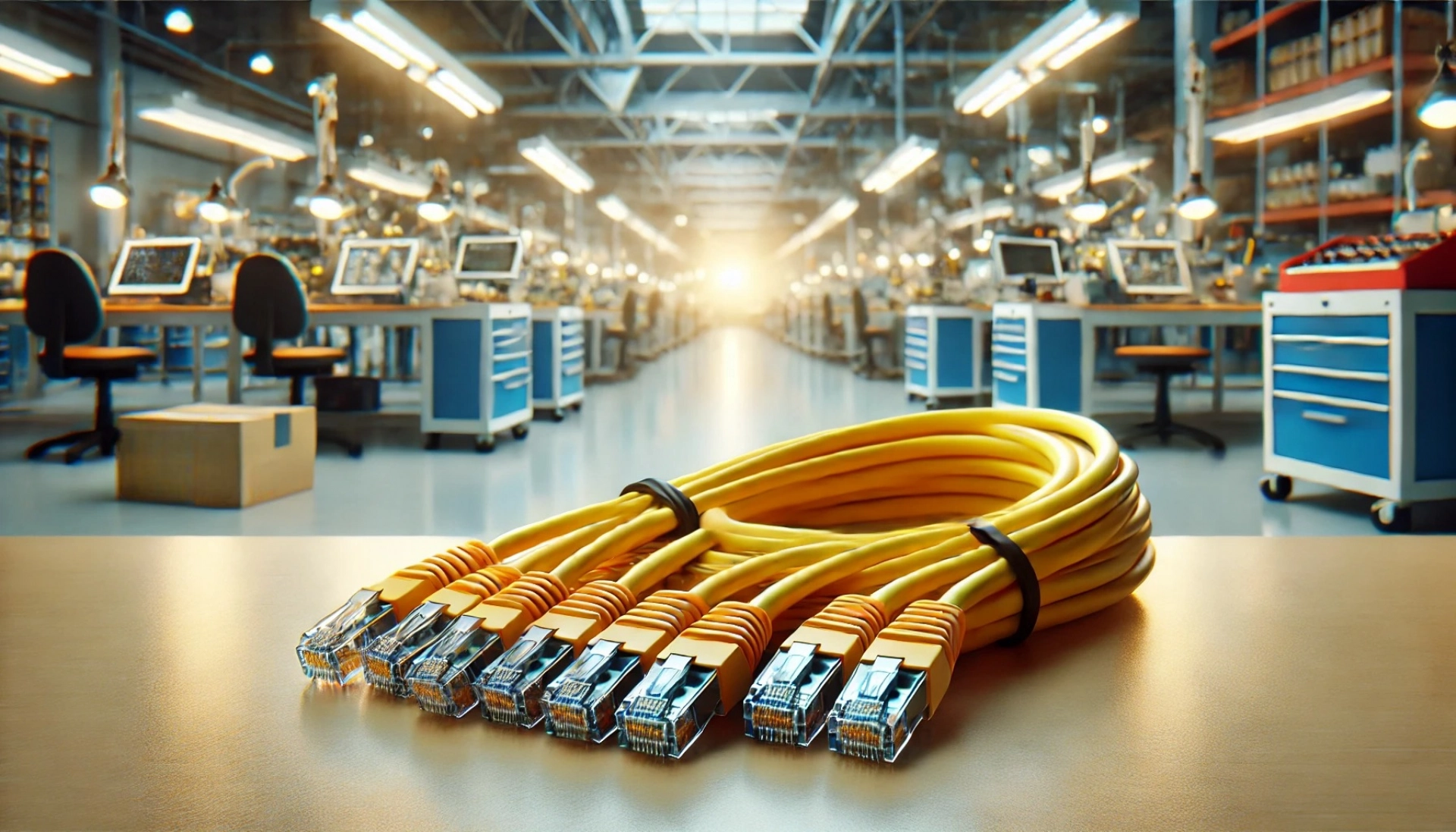

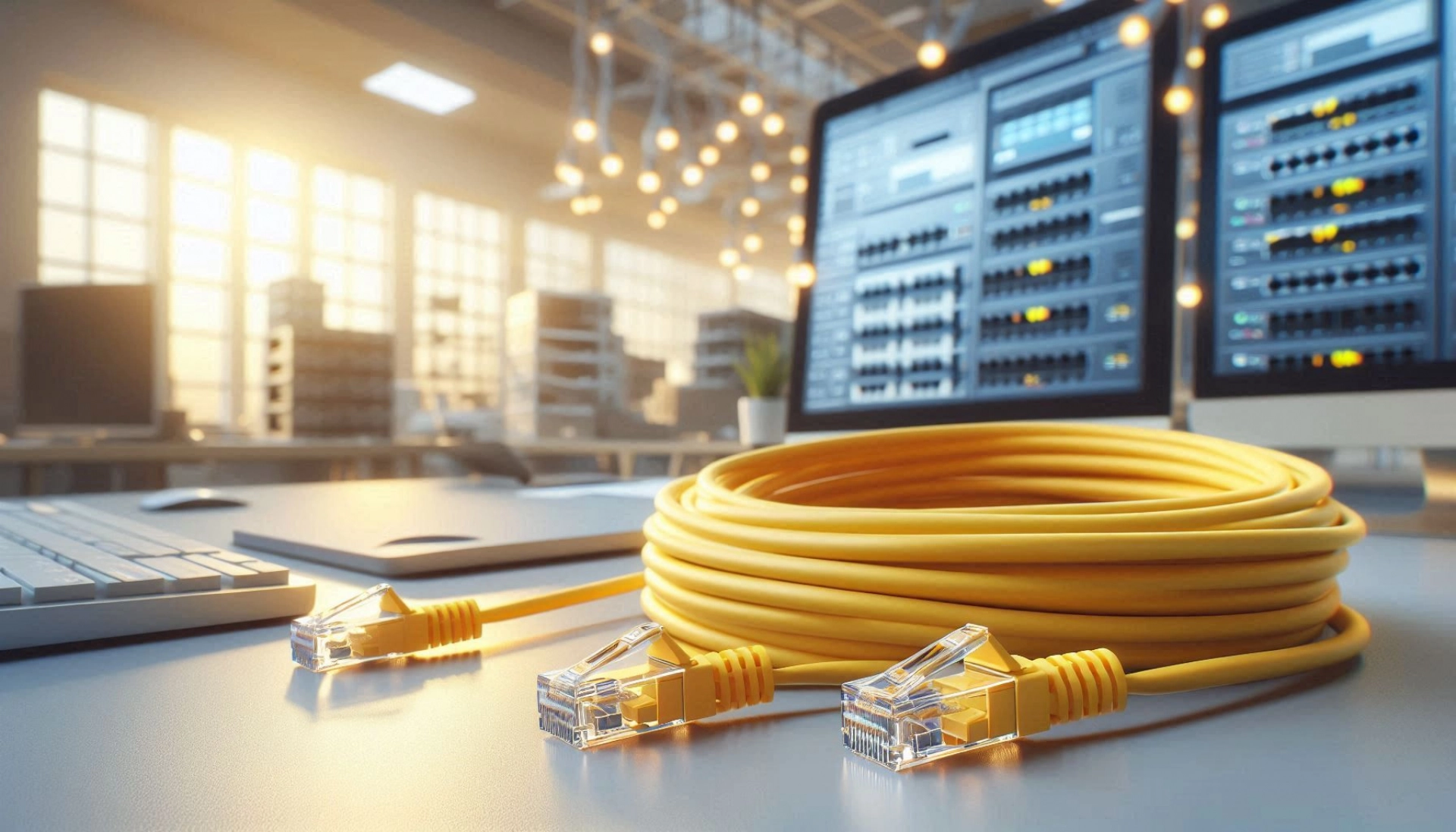

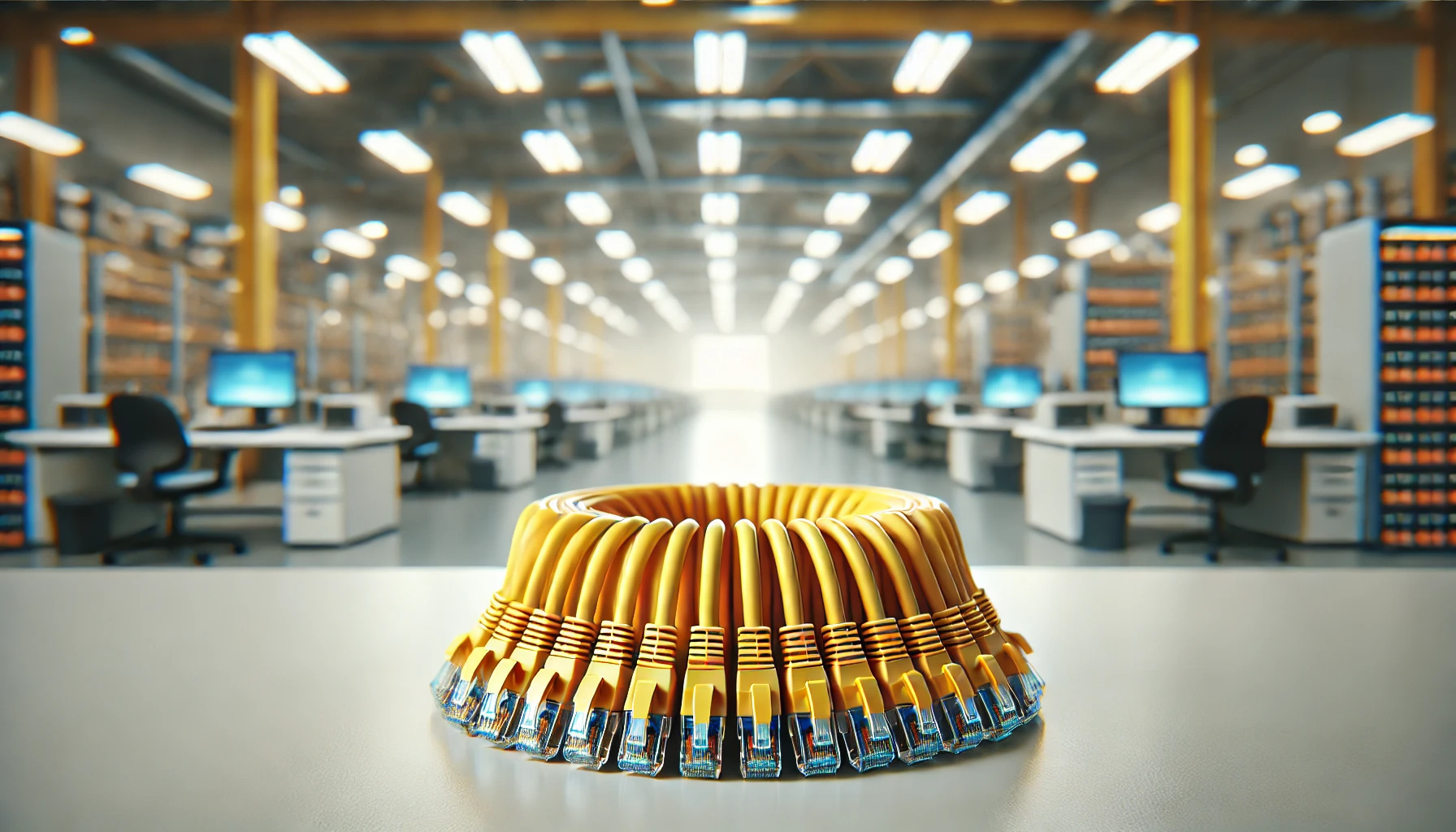

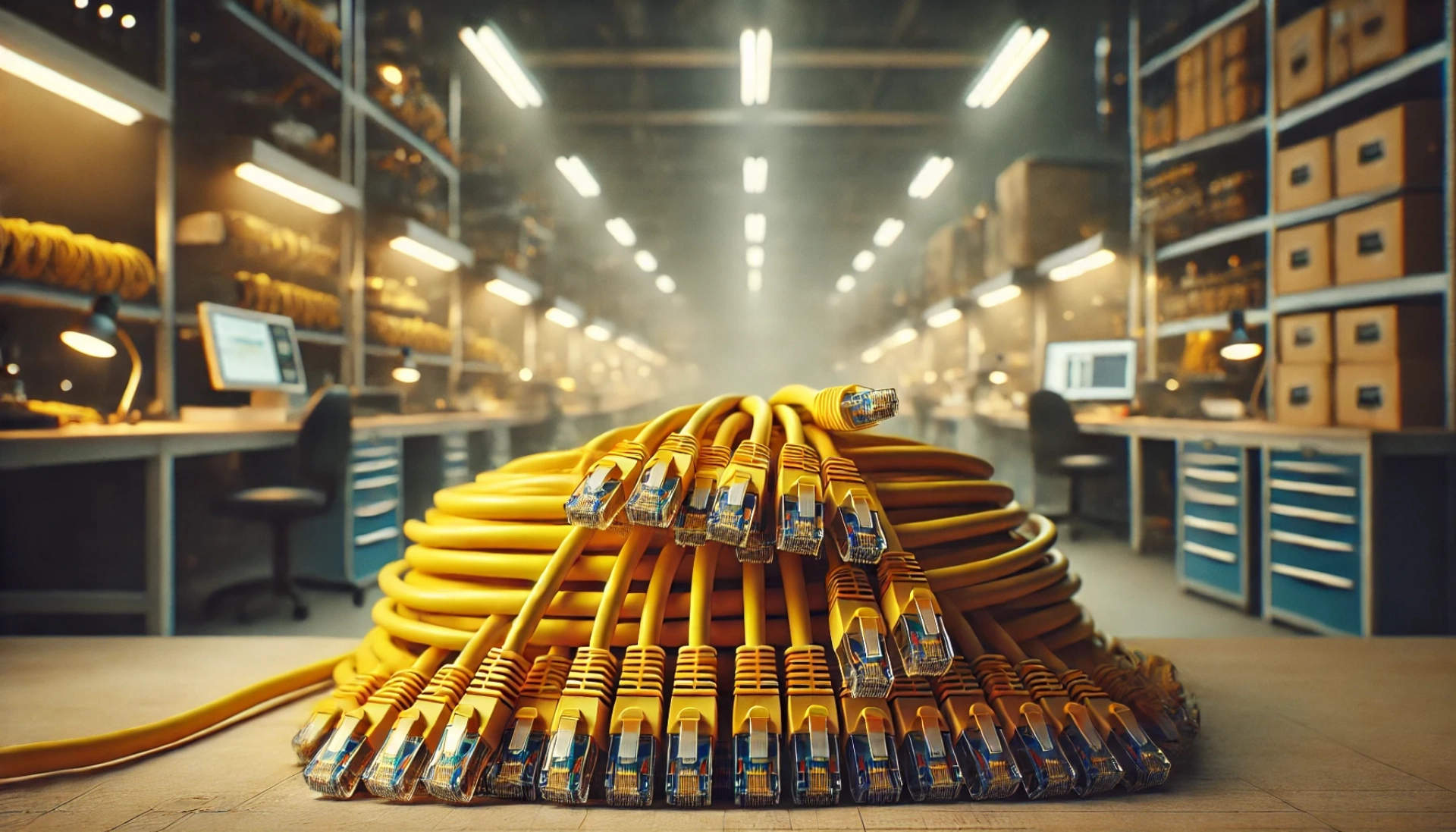

Sarı: VoIP (IP telefon) bağlantıları ve güvenlik kameraları gibi özel iletişim sistemlerinde tercih edilir.

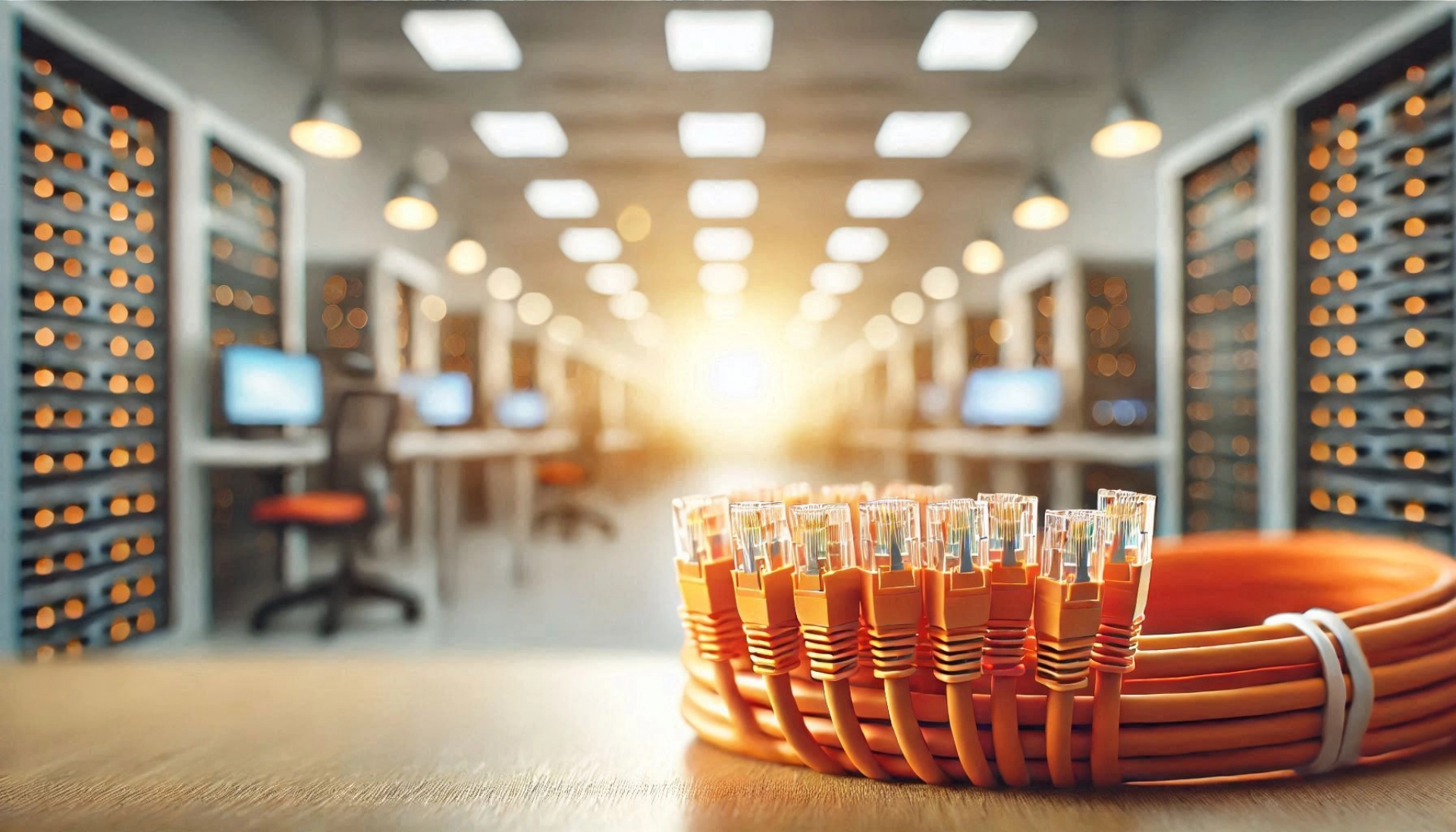

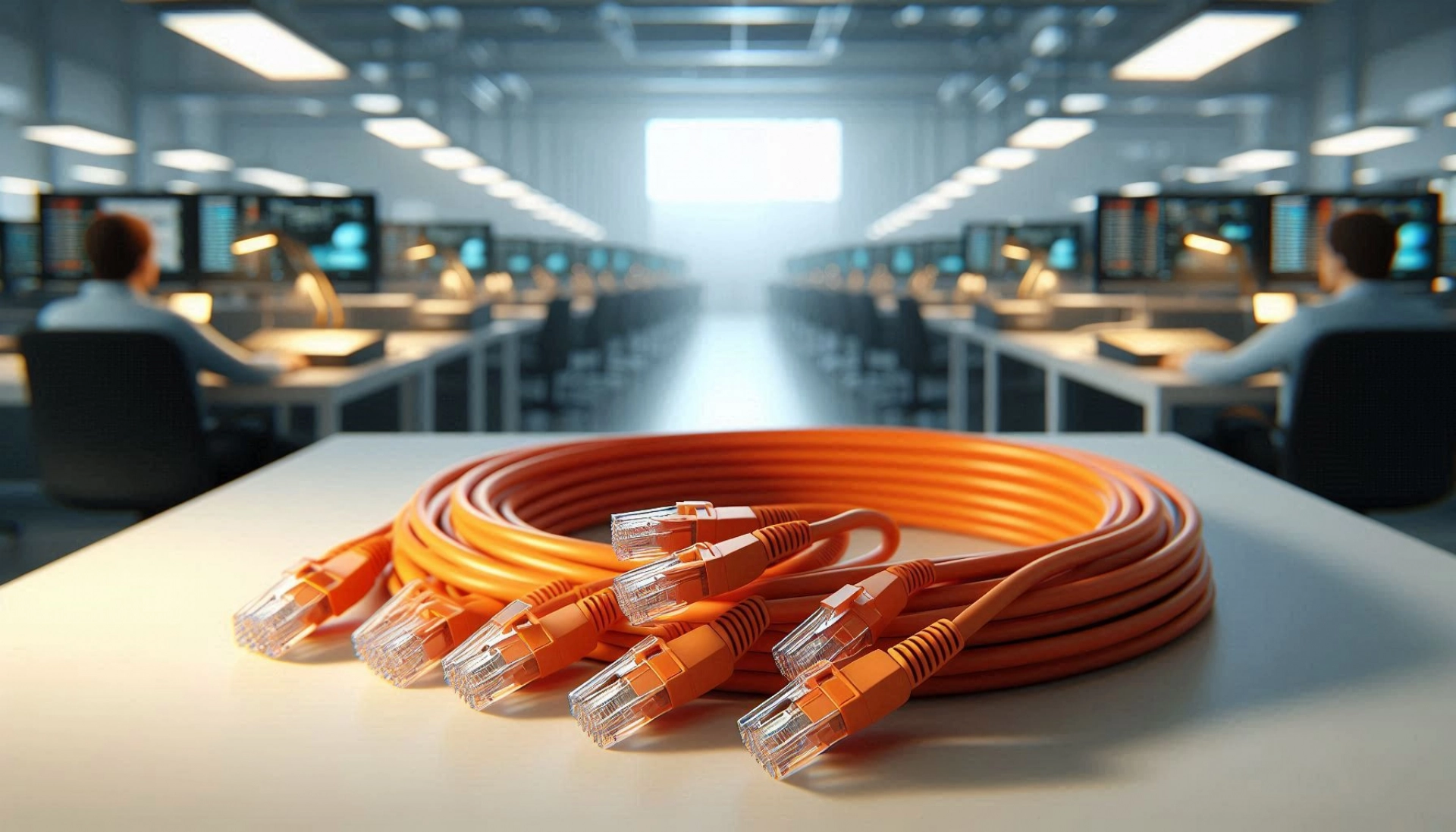

Turuncu: Belirli VLAN ağları ve izole edilmiş ağ sistemleri için ayrılmıştır.

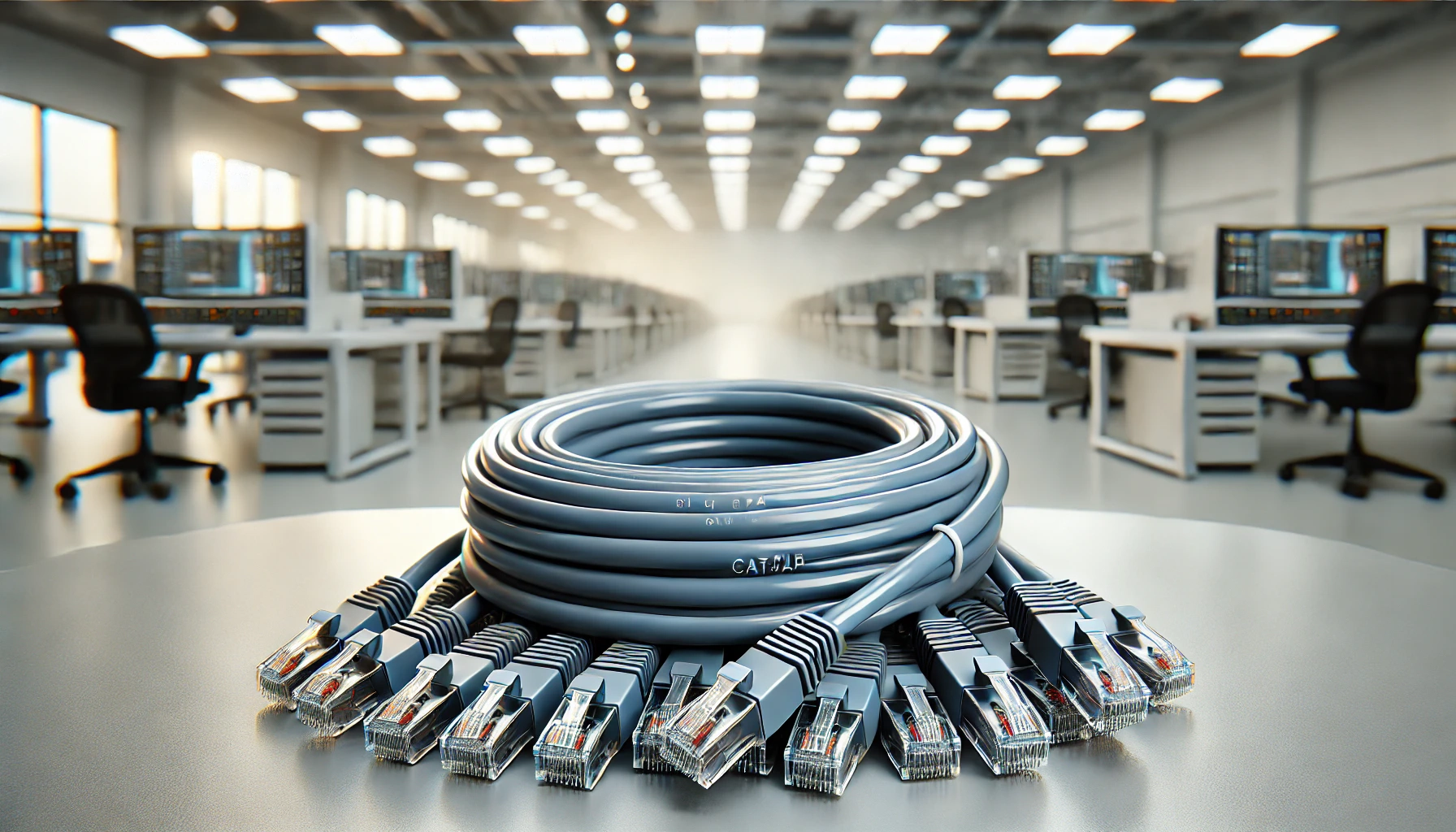

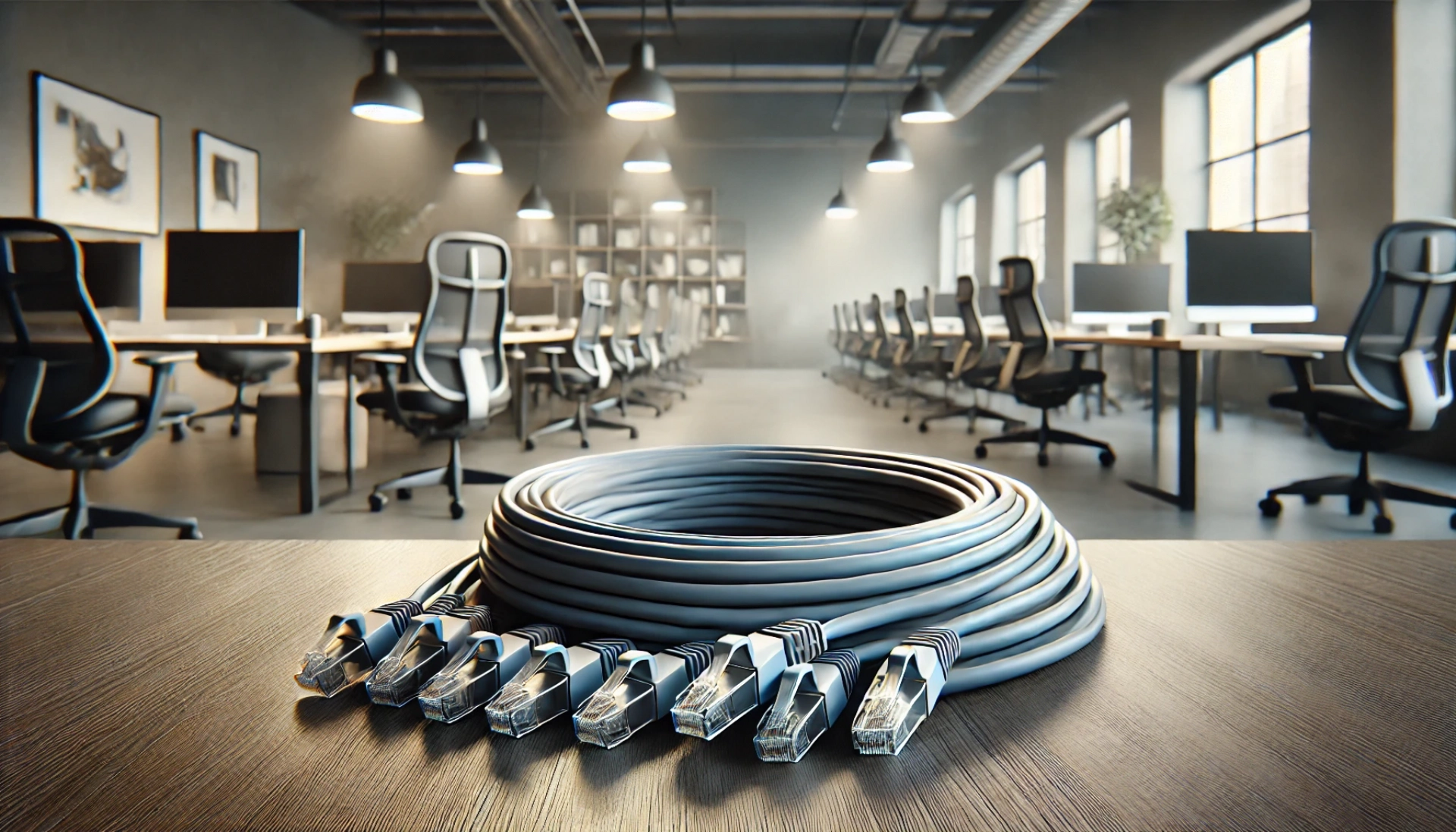

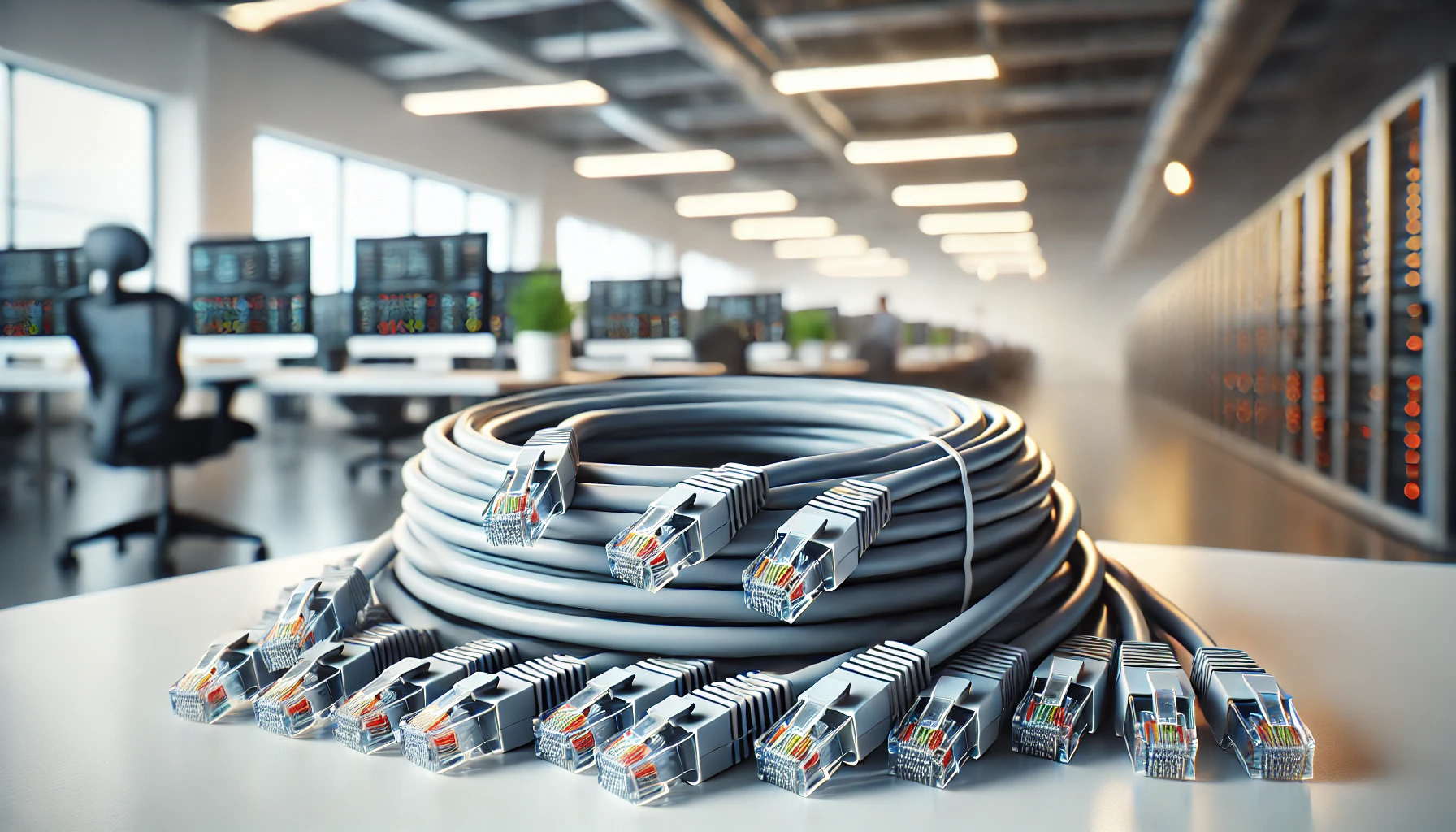

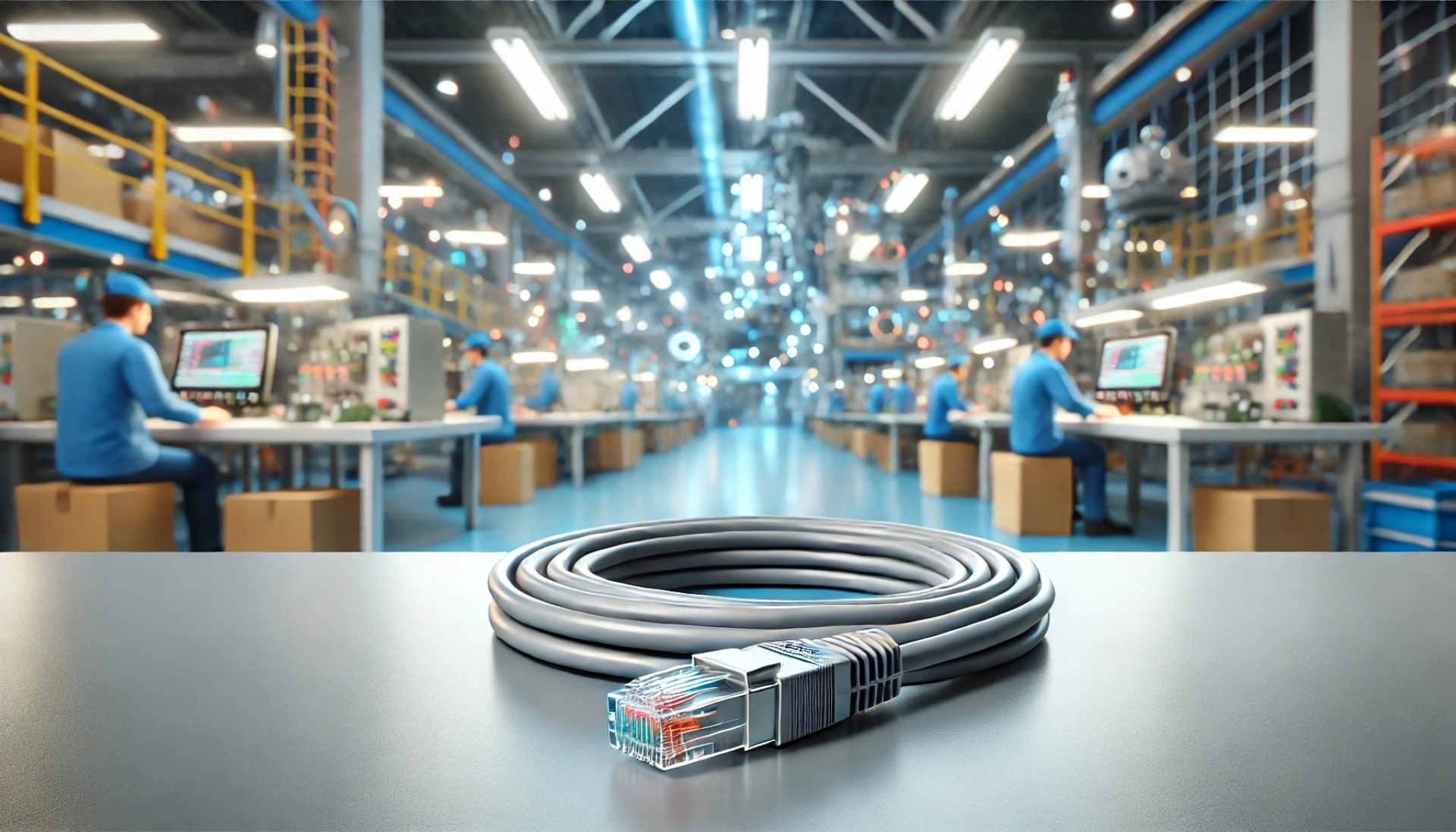

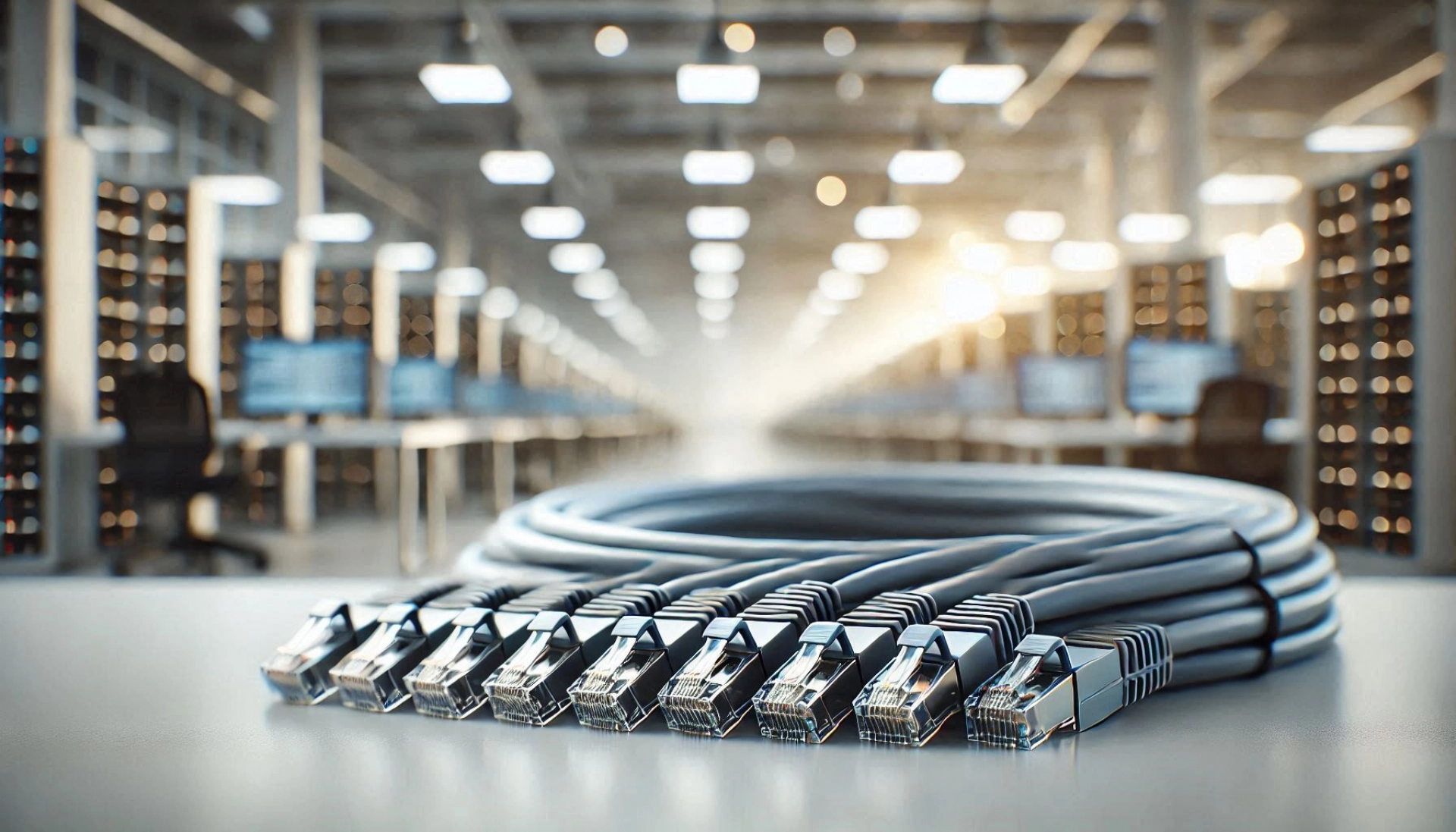

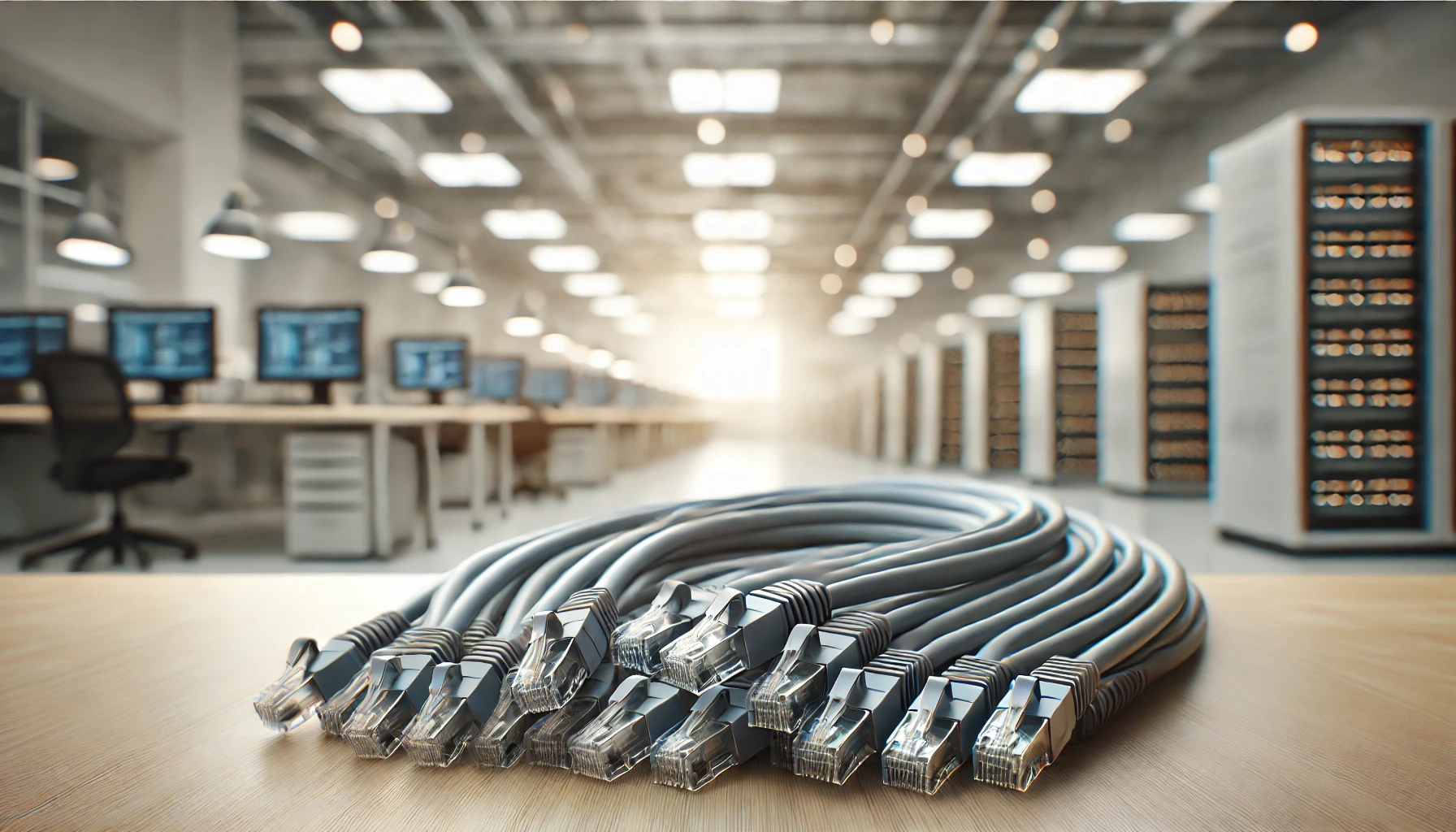

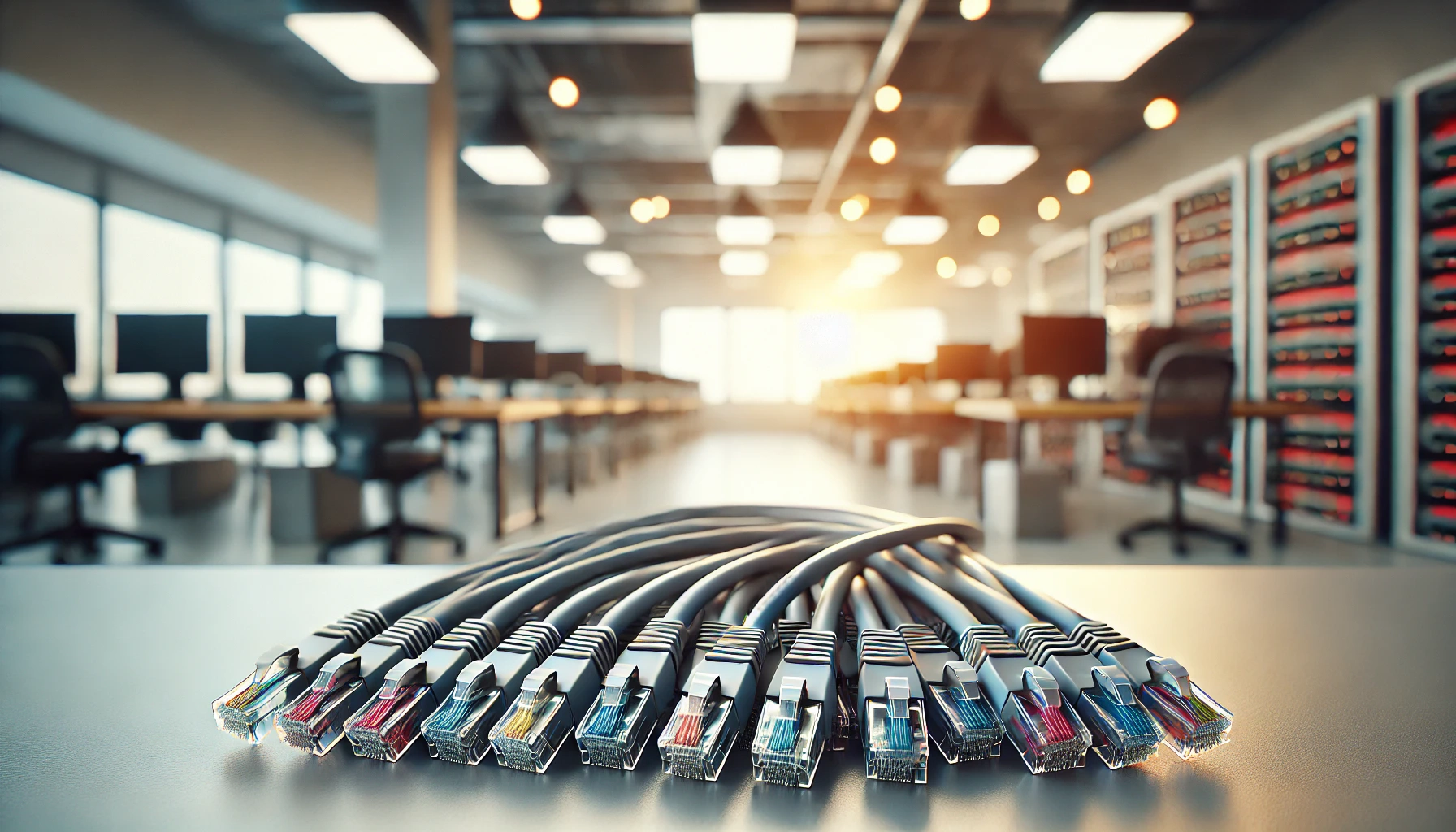

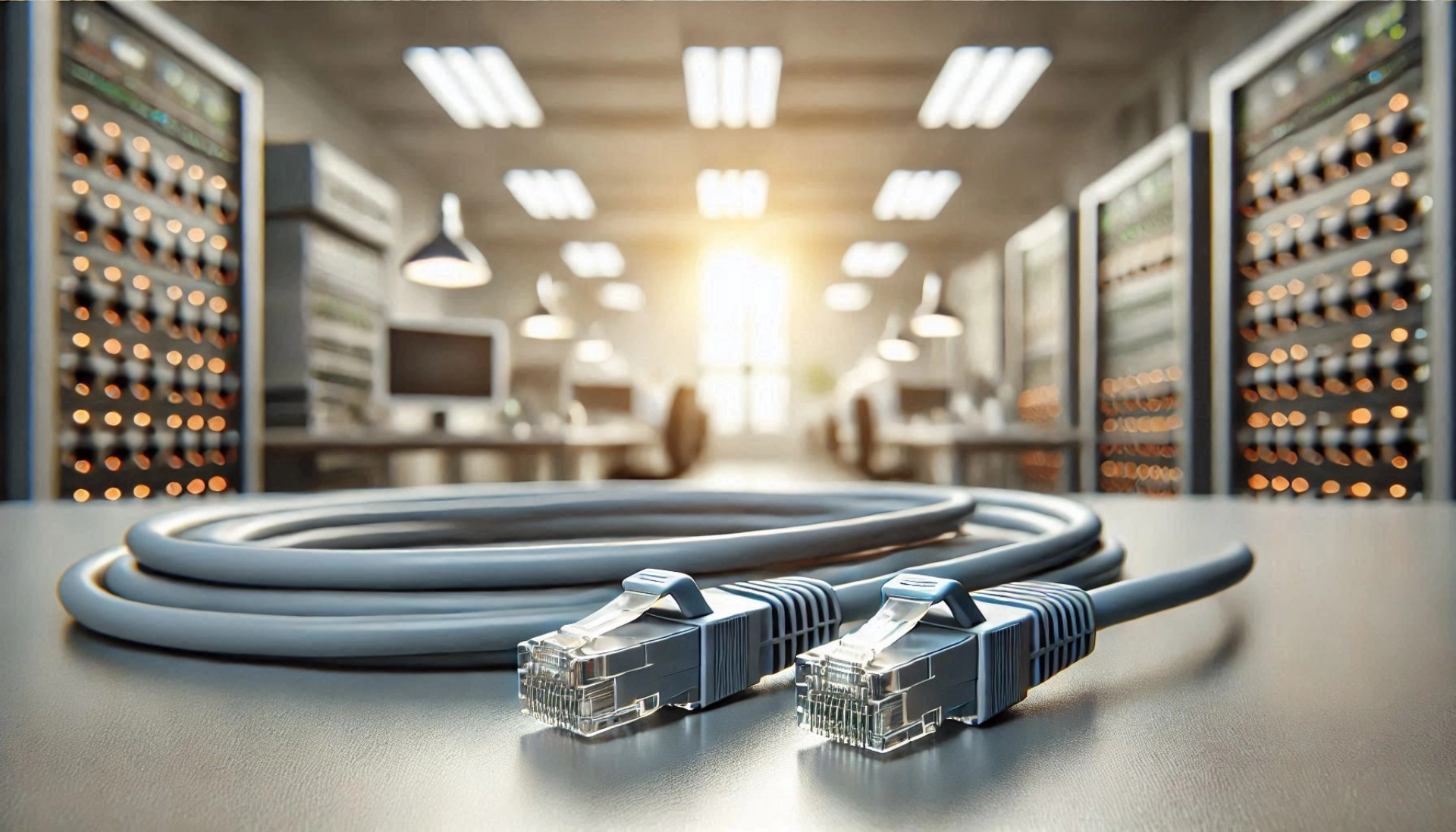

Gri: Genel amaçlı kullanım için uygun olup, çoğu ağ altyapısında yaygın olarak bulunur.

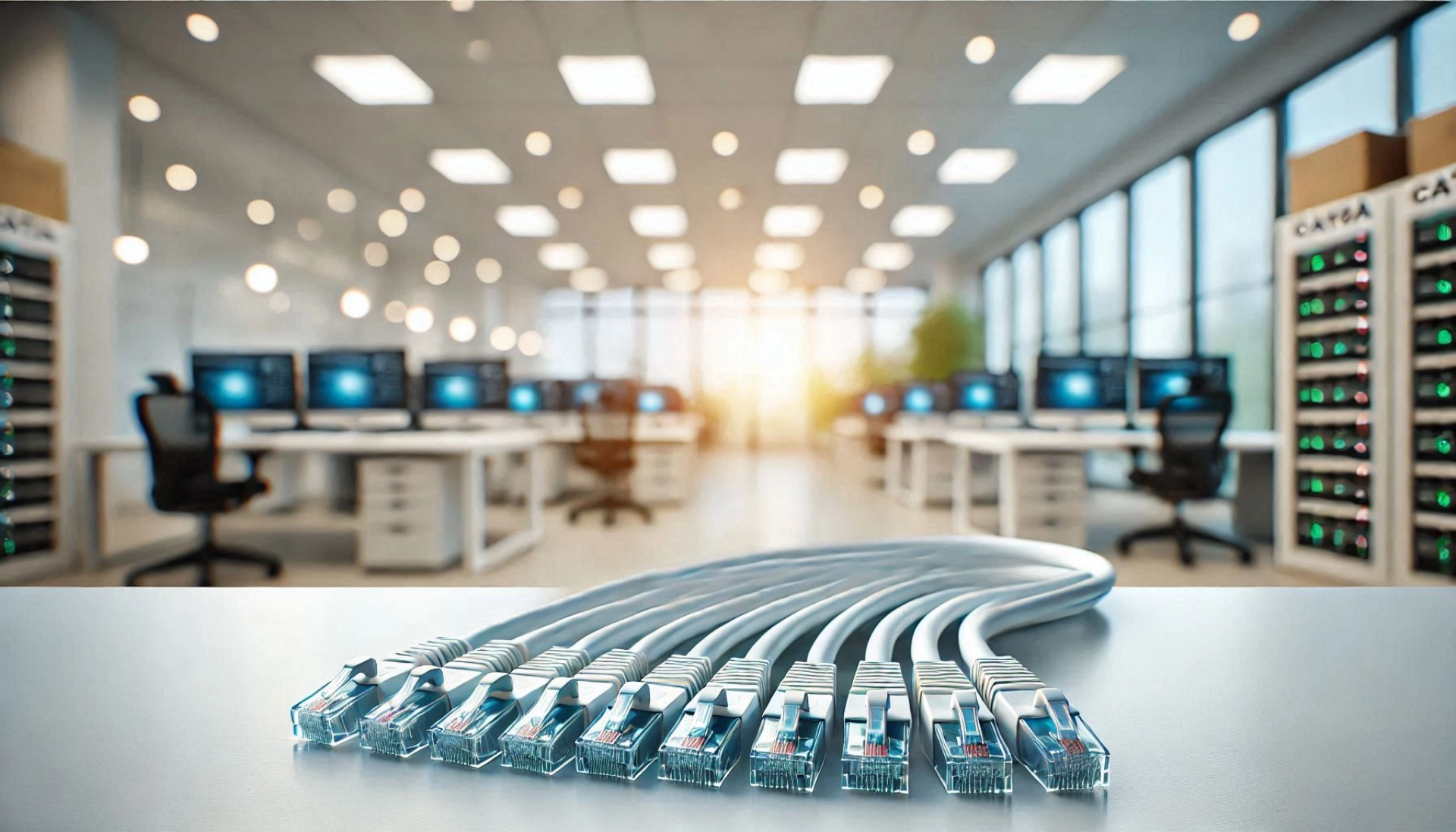

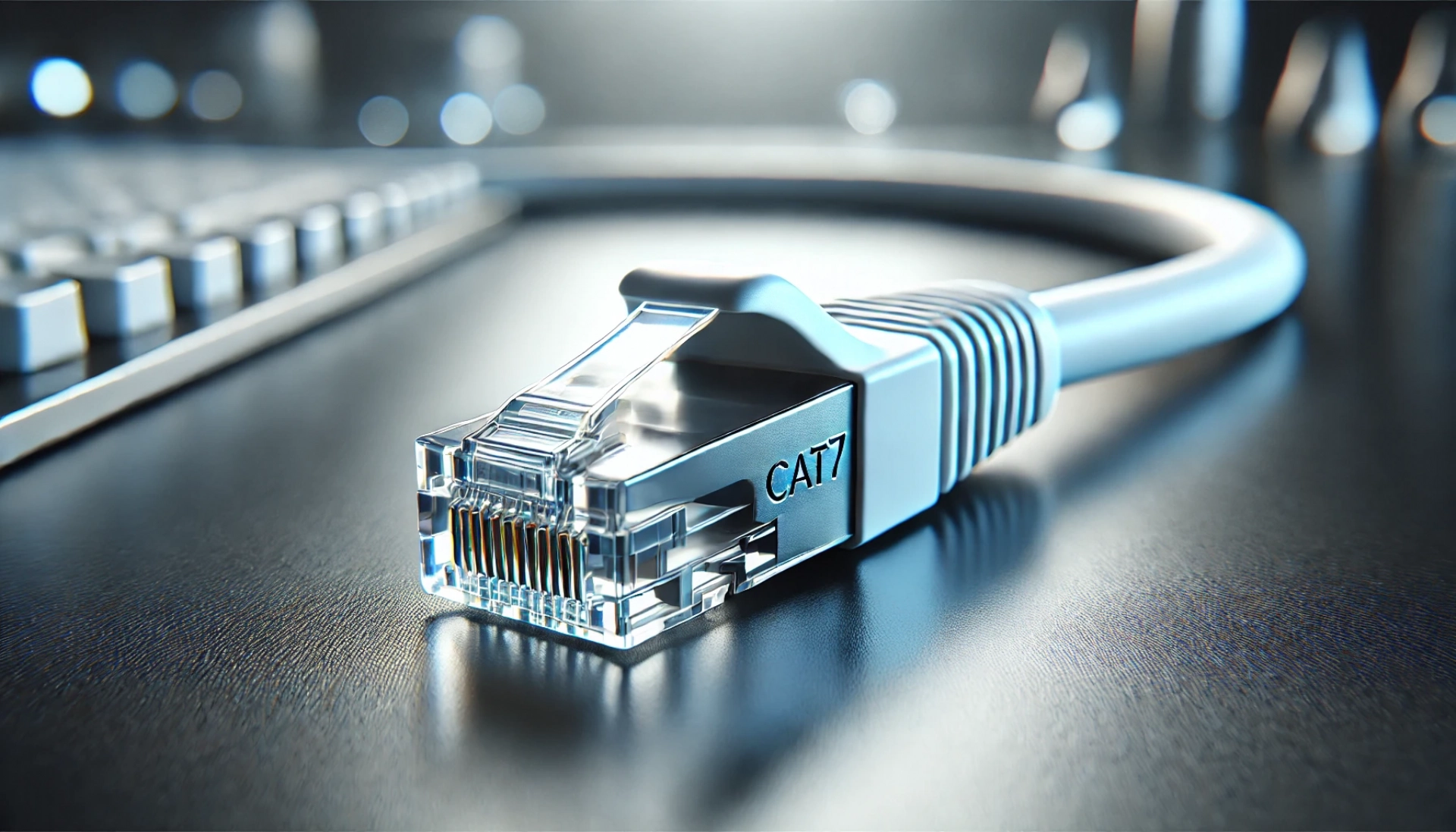

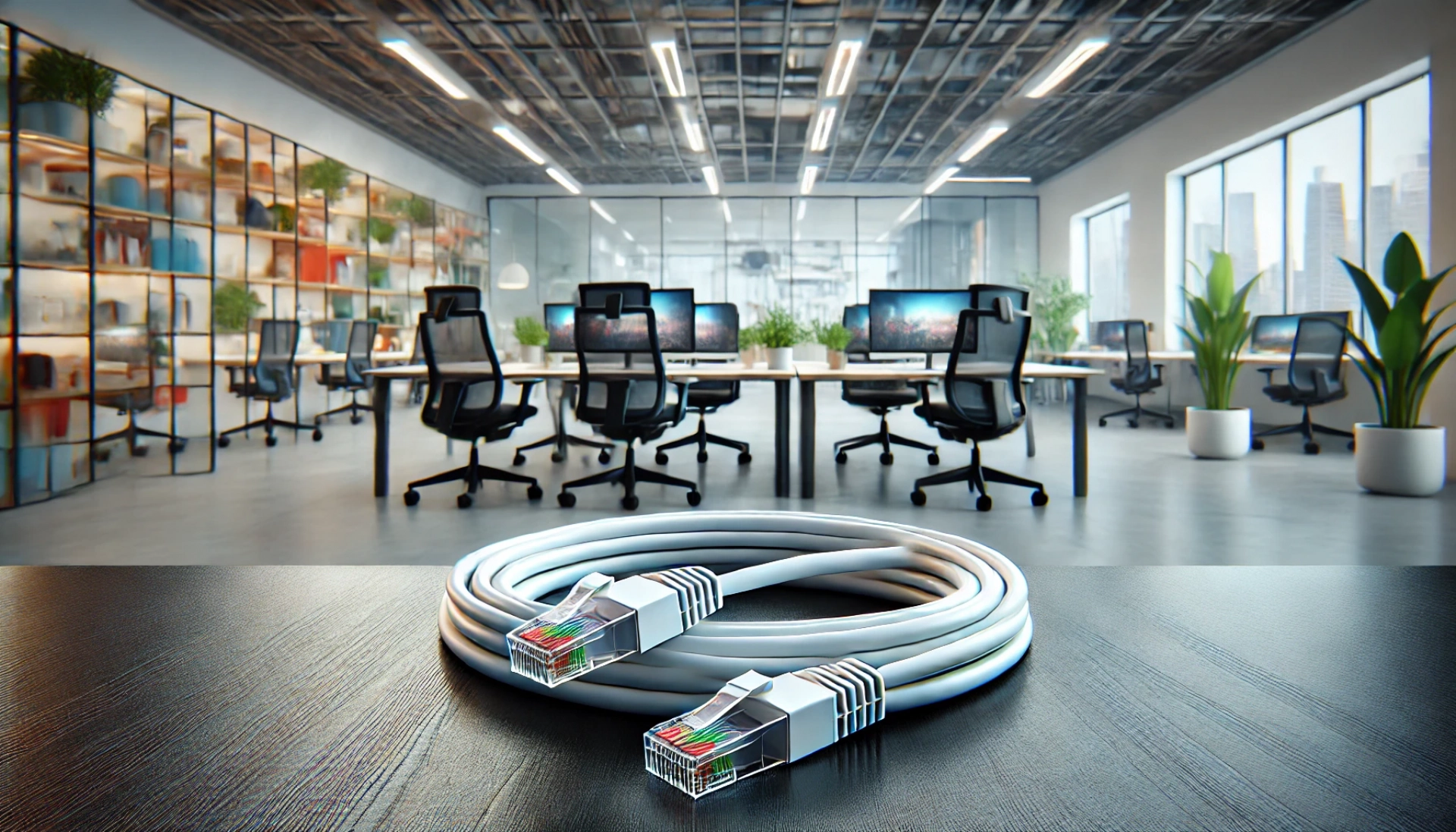

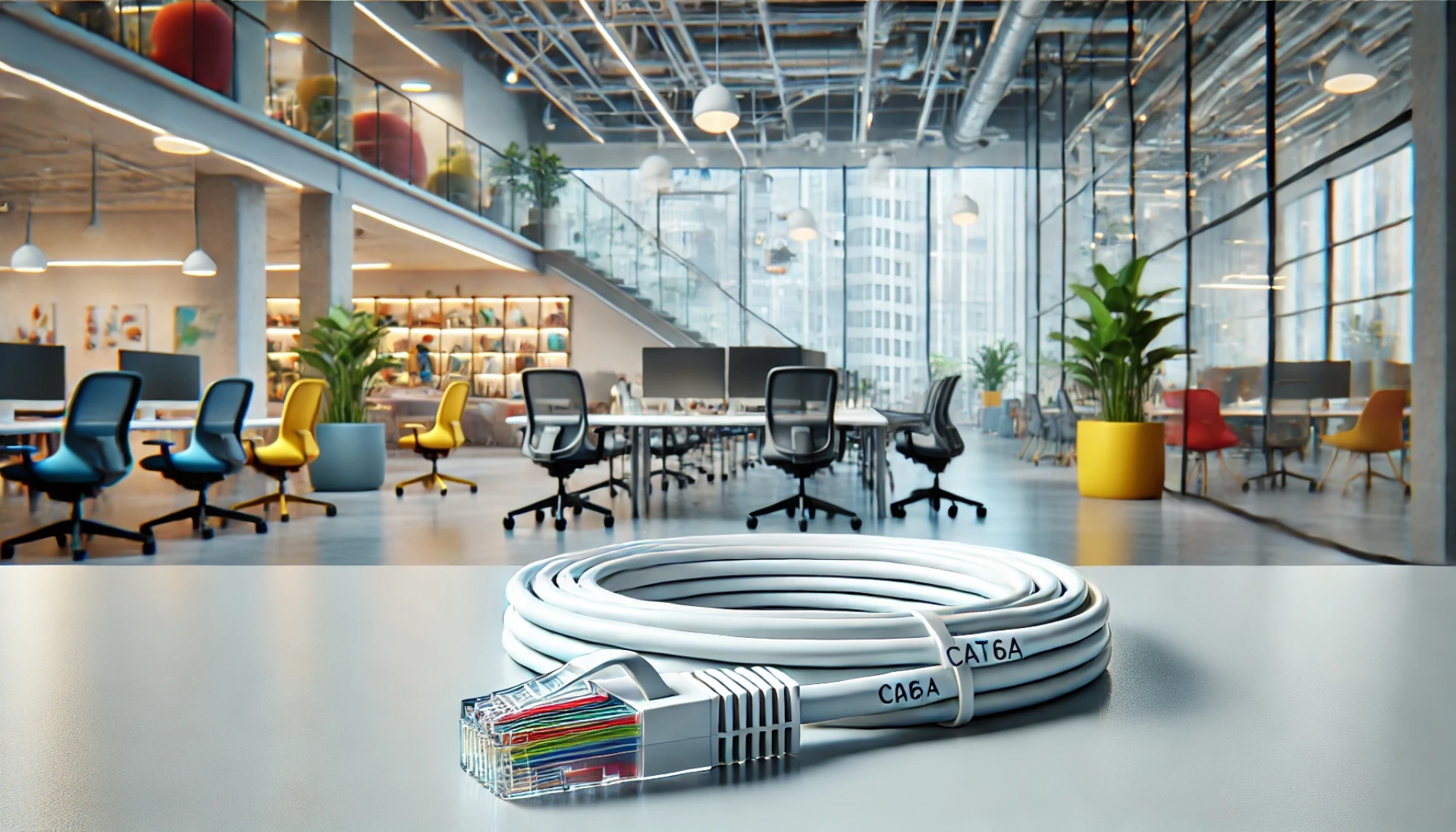

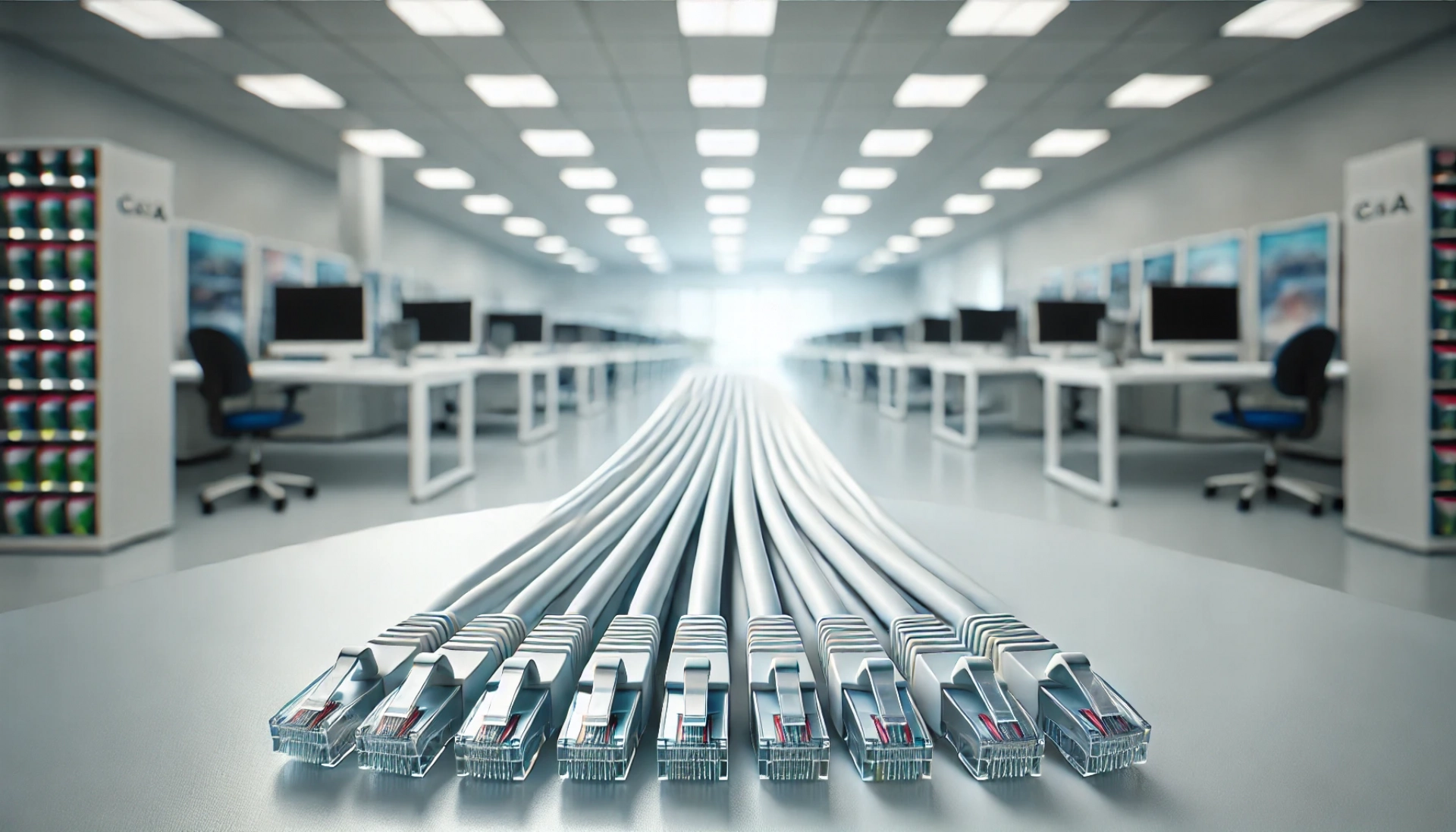

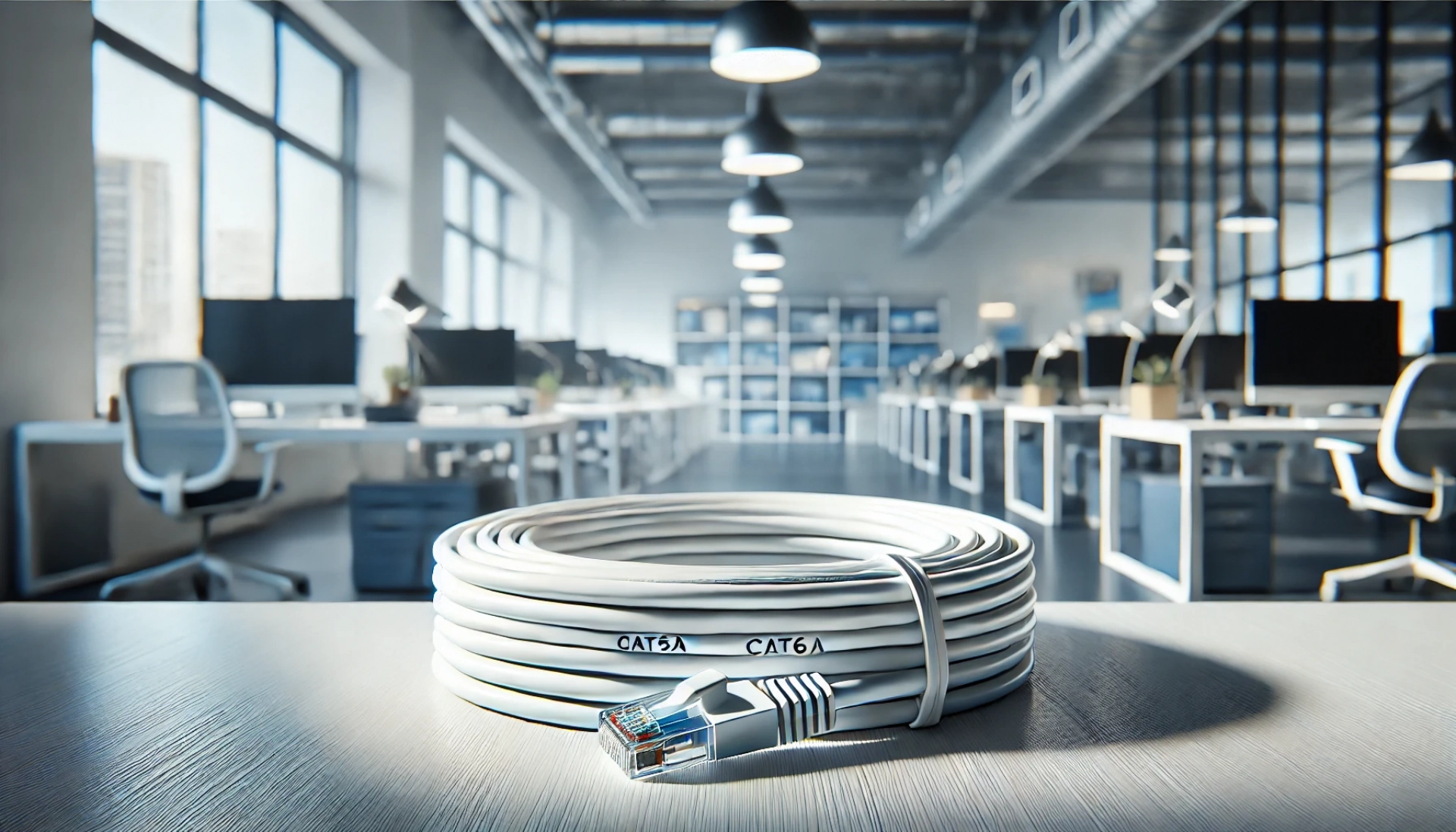

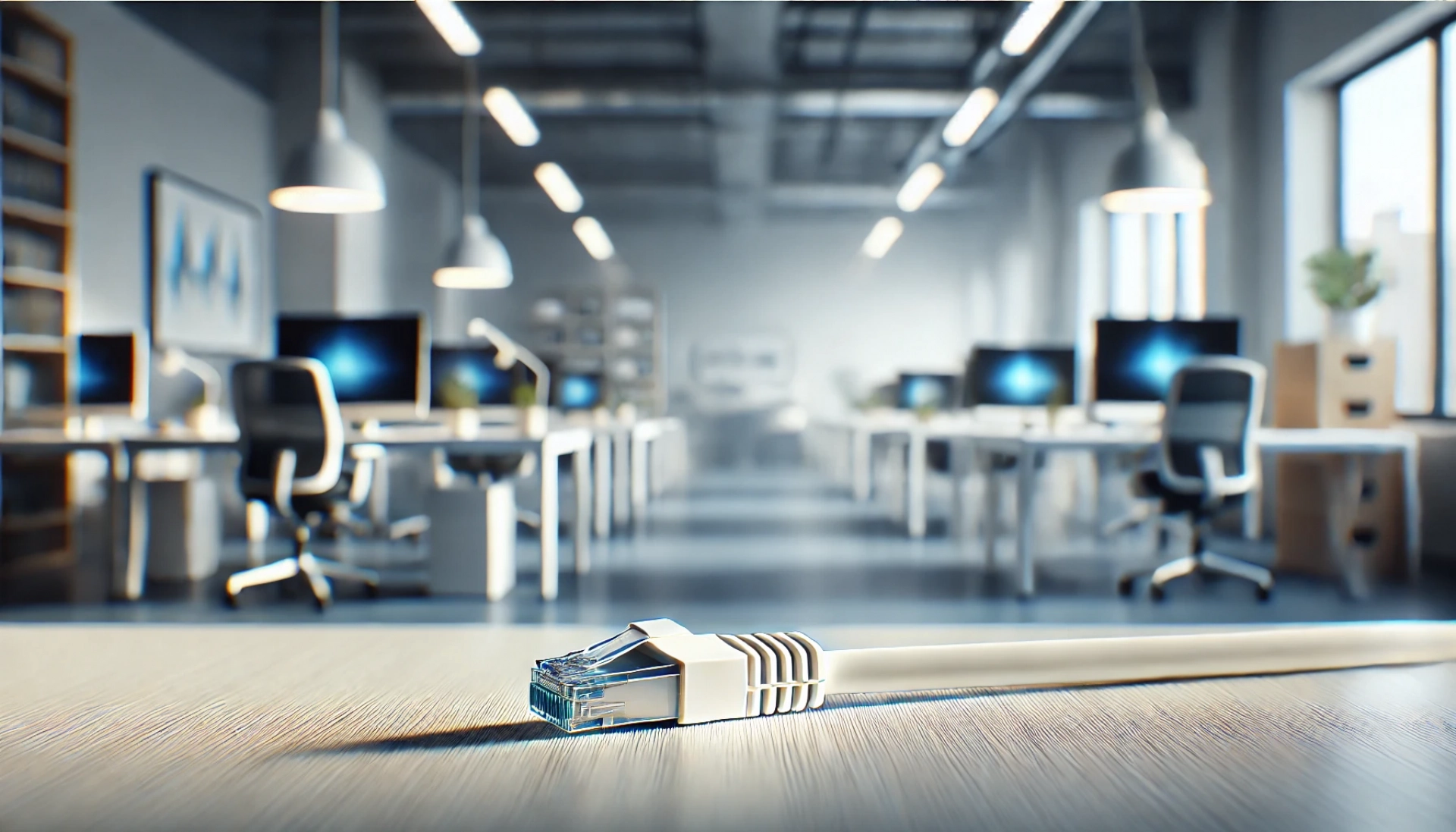

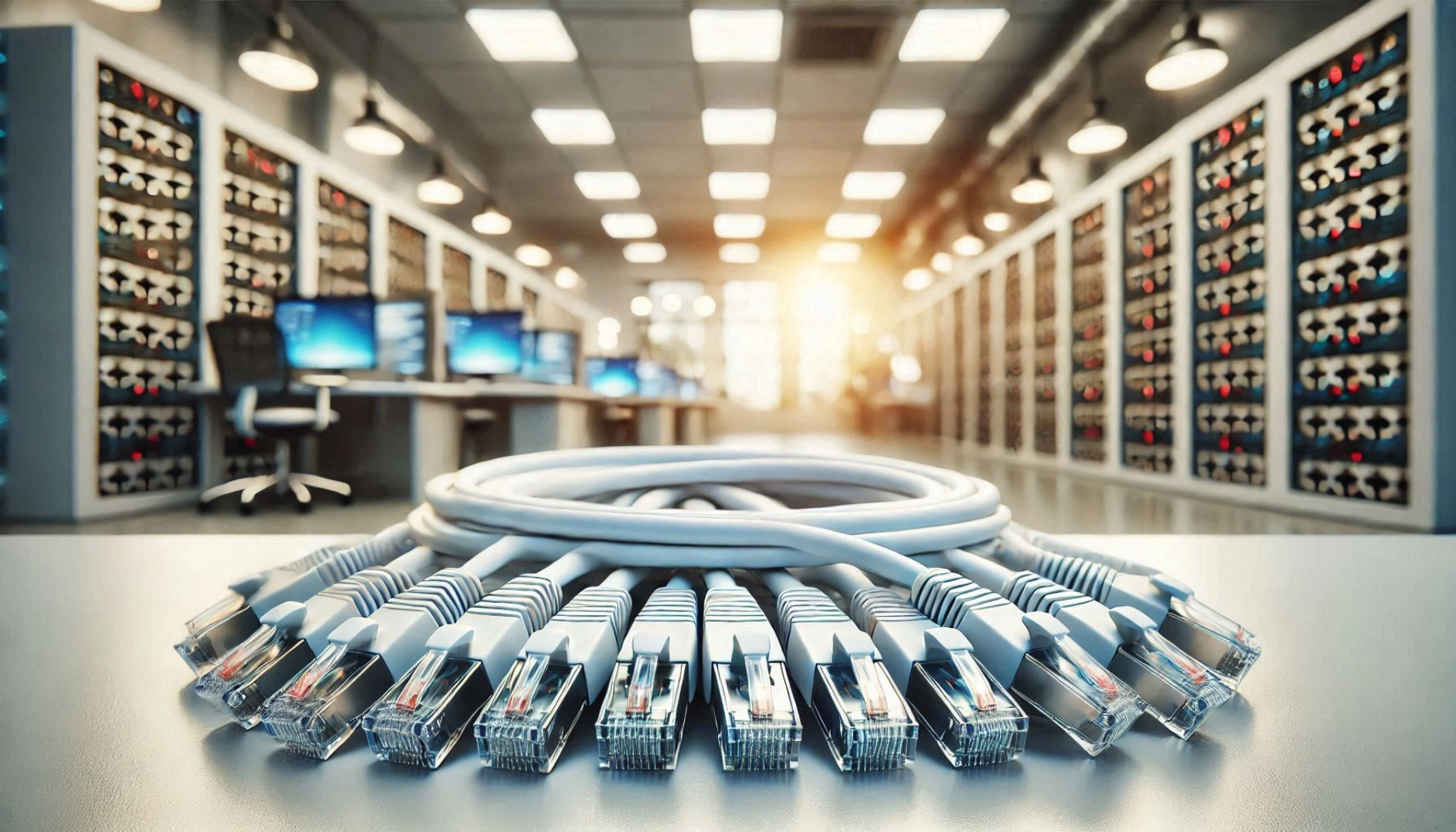

Beyaz: Test ortamları ve özel uygulamalar için tercih edilir.

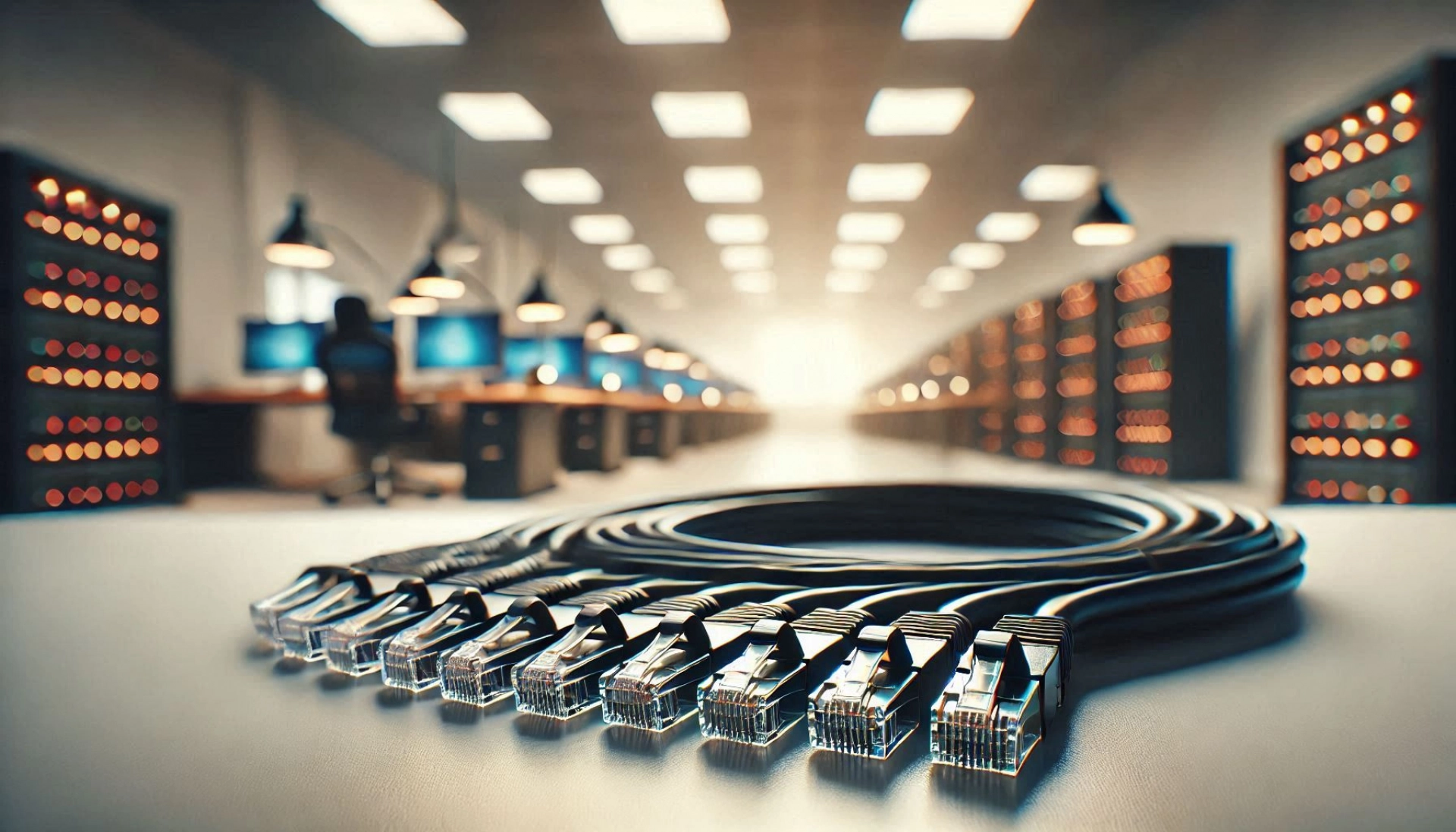

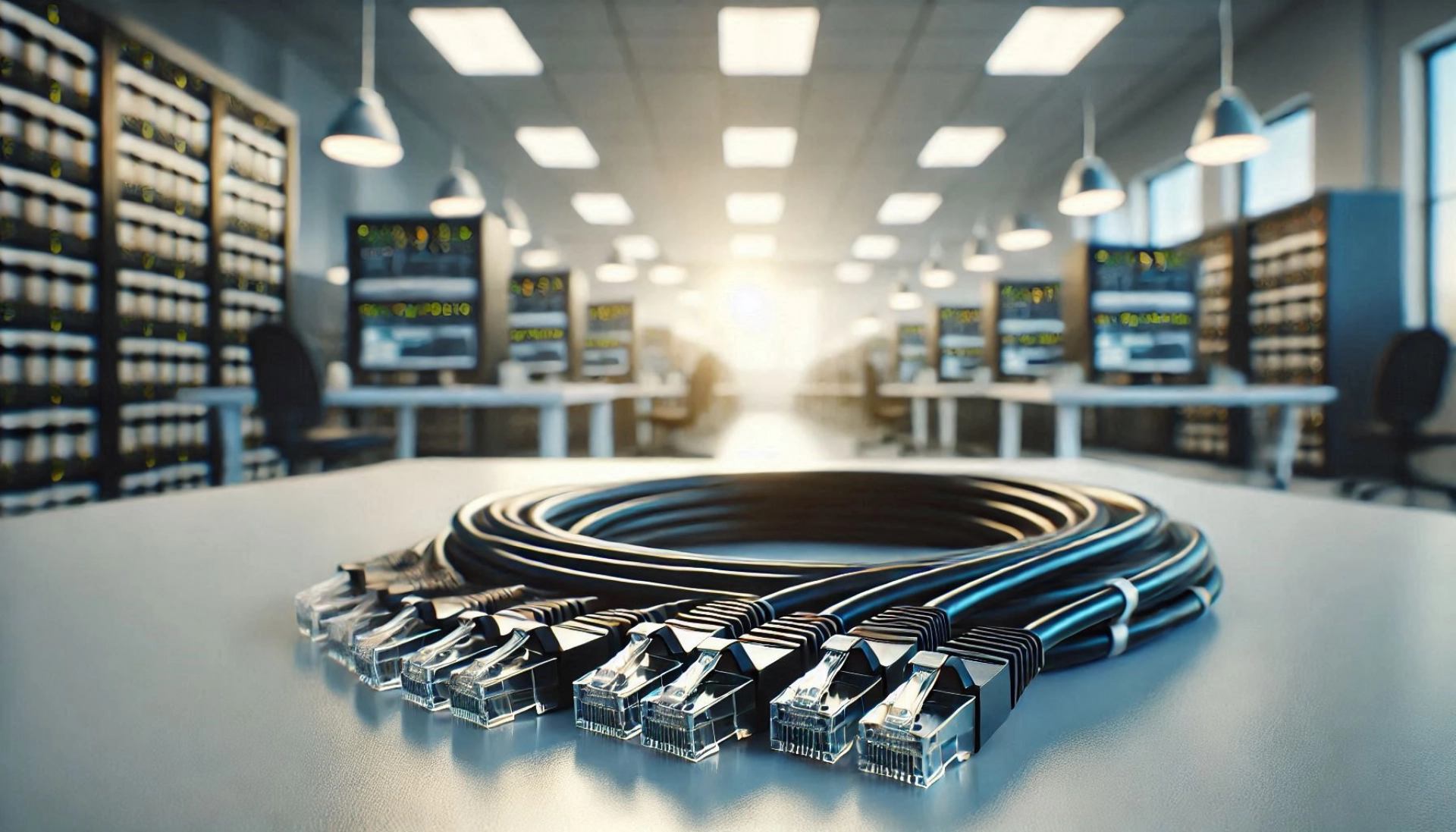

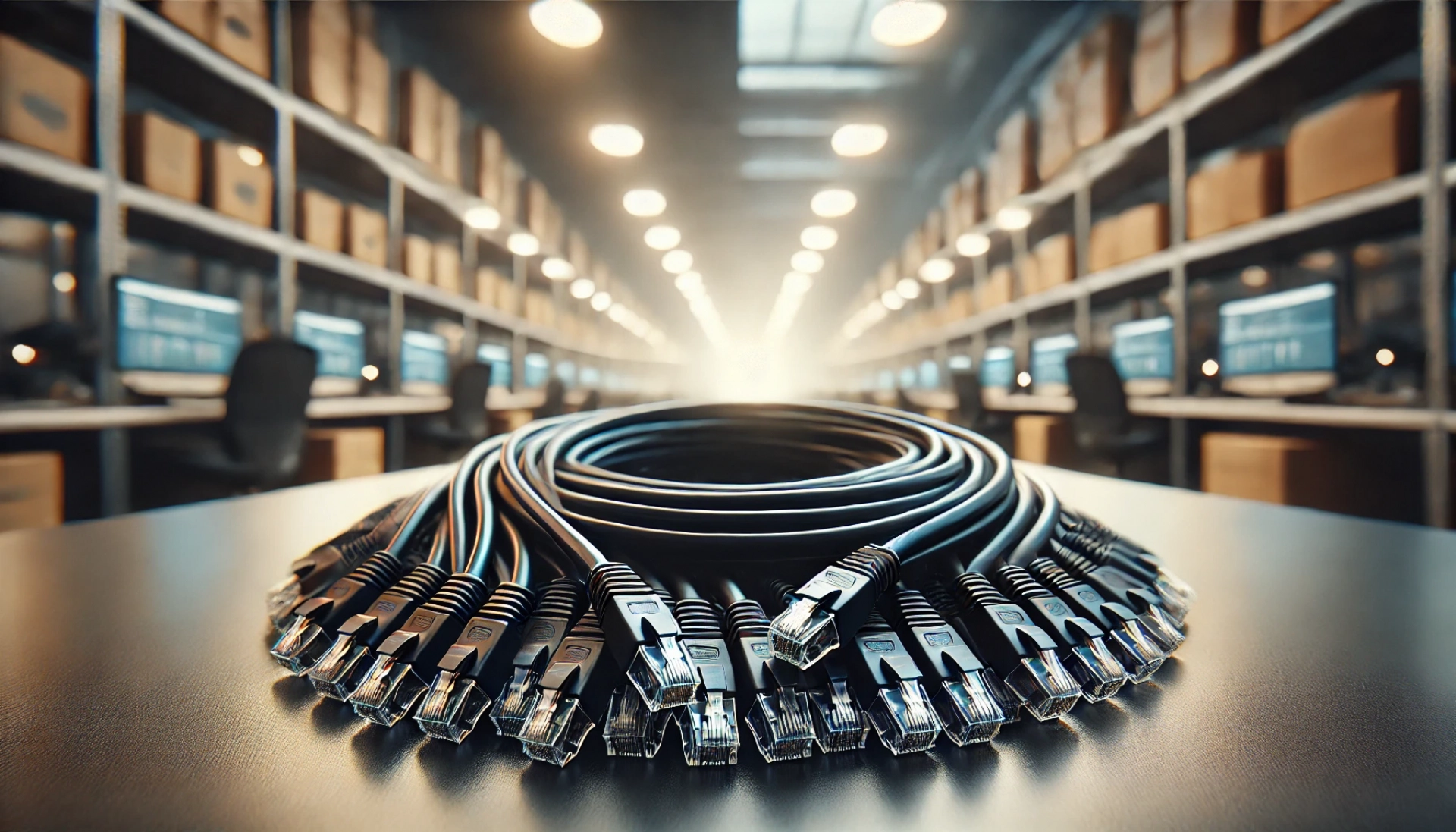

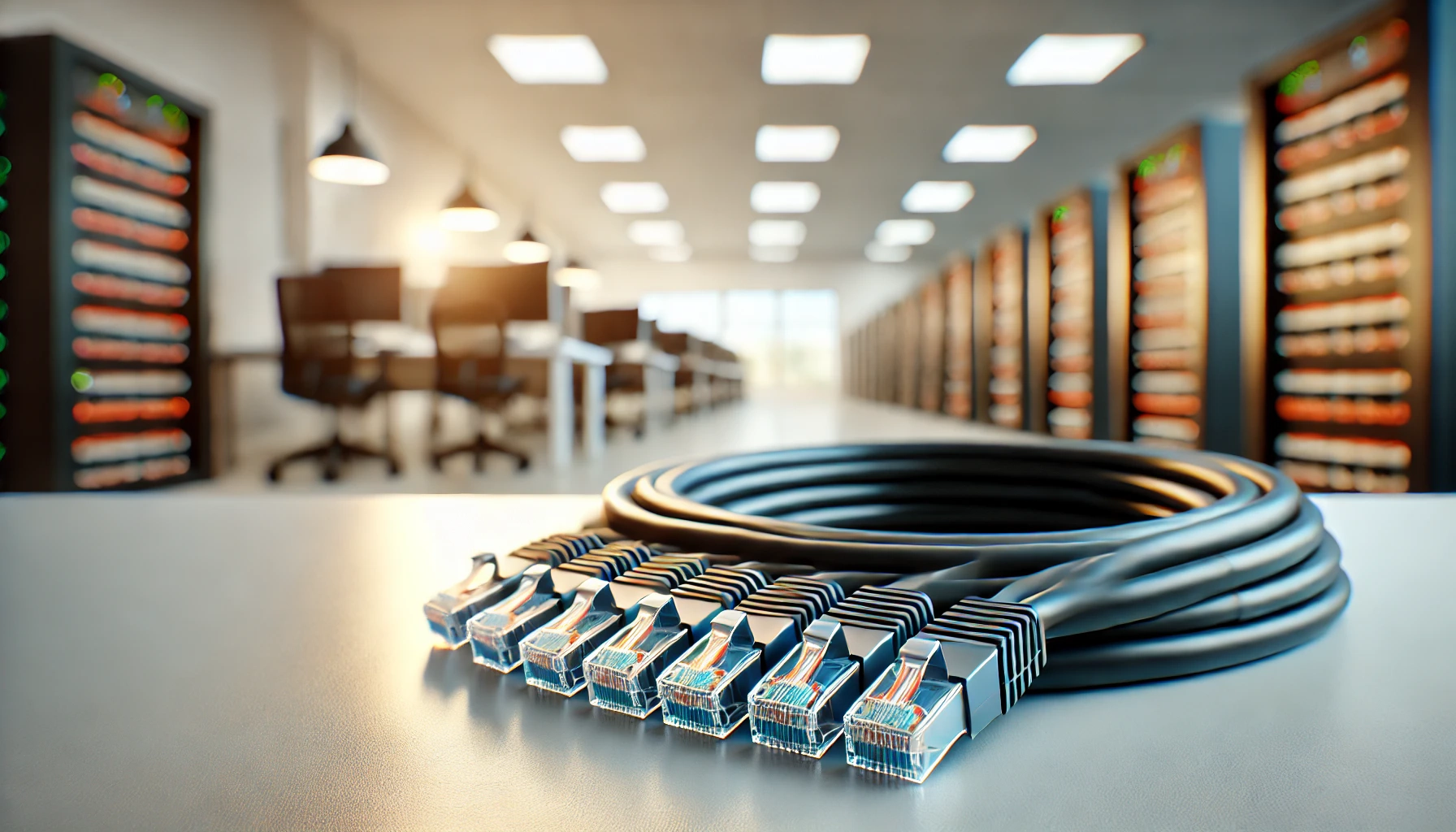

Siyah: Dış mekan kullanımına uygun olan ve suya, UV ışınlarına dayanıklı kabloları temsil eder.

RJ45 Kablo Sonlandırmalarında Renk Kodları

CAT6 kablolarının içinde bulunan teller, standart T568A ve T568B bağlantı düzenlerine göre dizilir. Bu standartlar, RJ45 konnektörlerine yapılacak bağlantının türünü belirler.

T568A: Beyaz-Yeşil, Yeşil, Beyaz-Turuncu, Mavi, Beyaz-Mavi, Turuncu, Beyaz-Kahverengi, Kahverengi.
T568B: Beyaz-Turuncu, Turuncu, Beyaz-Yeşil, Mavi, Beyaz-Mavi, Yeşil, Beyaz-Kahverengi, Kahverengi.
Bu iki kablolama standardı aynı sinyal kalitesine sahip olsa da, ağ içinde tutarlılık sağlamak için yalnızca bir standardın kullanılması önerilir.

CAT6 Kablo Renk Kodlarının Önemi

Ağ yöneticileri için kablolama düzeni, ağ hatalarının hızlıca tespit edilmesi ve bakım süreçlerinin hızlandırılması açısından kritik öneme sahiptir. CAT6 kabloların renklerinin belirli işlevlere atanması, aşağıdaki avantajları sunar:

✔ Hata tespiti ve onarım süreçlerini hızlandırır.
✔ Kablo yönetimini ve ağ organizasyonunu kolaylaştırır.
✔ Çeşitli ağ türlerinin belirlenmesine yardımcı olur.
✔ Kritik ve genel bağlantılar arasında ayrım yapmayı sağlar.
✔ Teknik ekiplerin daha verimli çalışmasını destekler.

Ağ Yönetiminde CAT6 Renk Kodlarının Kullanımı

Ağ yapılarında farklı kablo renklerinin kullanılması, özellikle büyük ölçekli veri merkezlerinde ve ofislerde, ağ bağlantılarının takip edilmesini kolaylaştırır. Kritik ağ bağlantılarında kırmızı, VoIP ve IP telefon sistemlerinde sarı, genel ağ bağlantılarında ise mavi kablolar kullanılarak, organizasyonel bir yapı sağlanır.

Bu renk kodları sayesinde, bir kablo değişimi veya bakım sırasında hangi bağlantının hangi sisteme ait olduğu hızlıca belirlenebilir. Böylece gereksiz bağlantı kesintileri ve hatalar minimize edilir.

Sonuç ve Öneriler

CAT6 kablo renklerinin kullanım amacı yalnızca görsel bir fark oluşturmak değil, aynı zamanda ağ bağlantılarının organizasyonunu kolaylaştırmaktır. Büyük ölçekli işletmeler, veri merkezleri ve kurumsal ağlar için renk kodlarının standartlaştırılması, teknik ekiplerin verimli çalışmasını sağlar ve olası ağ hatalarının tespitini hızlandırır.

Ağ altyapılarında renk kodlarının belirlenmesi, bakım süreçlerinin kolaylaşmasına ve hataların minimuma indirilmesine yardımcı olur. CAT6 kablo seçerken, kullanım amacına uygun renklerin tercih edilmesi önemlidir.
