CAT6A Kabloların Renk Kodları ve Bağlantı Standartları

CAT6A Patch Kablo renkleri, ağ altyapılarında düzeni sağlamak ve kablolama yönetimini kolaylaştırmak için kullanılır. Standartlaştırılmış renk kodları, bağlantı süreçlerini hızlandırırken, kablo tanımlamalarını netleştirerek bakım ve onarım işlemlerini kolaylaştırır. Ethernet ağlarında RJ45 konnektörleri ile uyumlu olan CAT6A kablolar, 10 Gigabit Ethernet bağlantılarında kararlı veri iletimi sağlar.

CAT6A Patch Kablo Renk Kodları ve Kullanım Amaçları

CAT6A kablolar, farklı bağlantı türlerini tanımlamak için belirli renklerde üretilir. Genel olarak kullanılan renk kodları şunlardır:

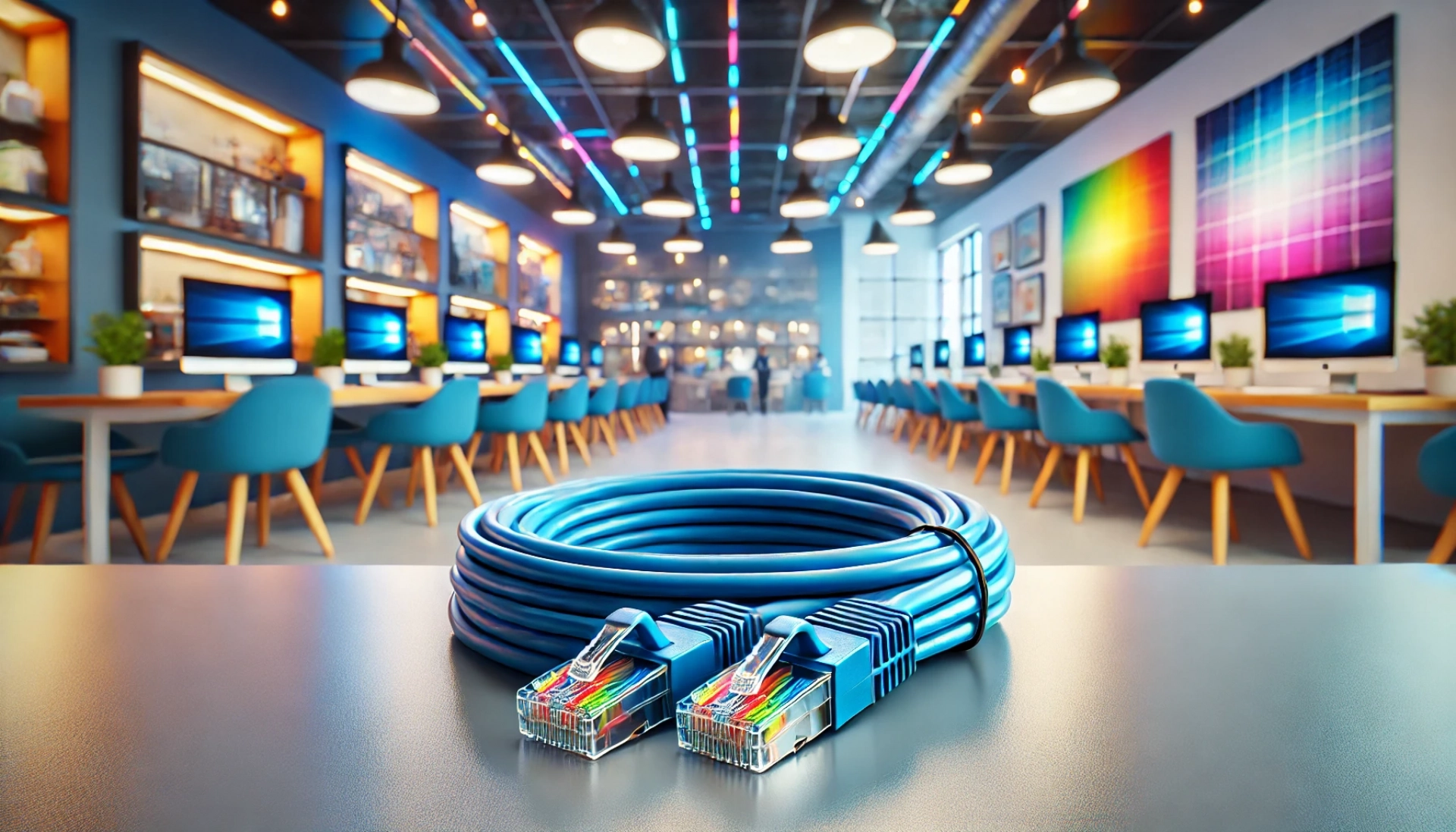

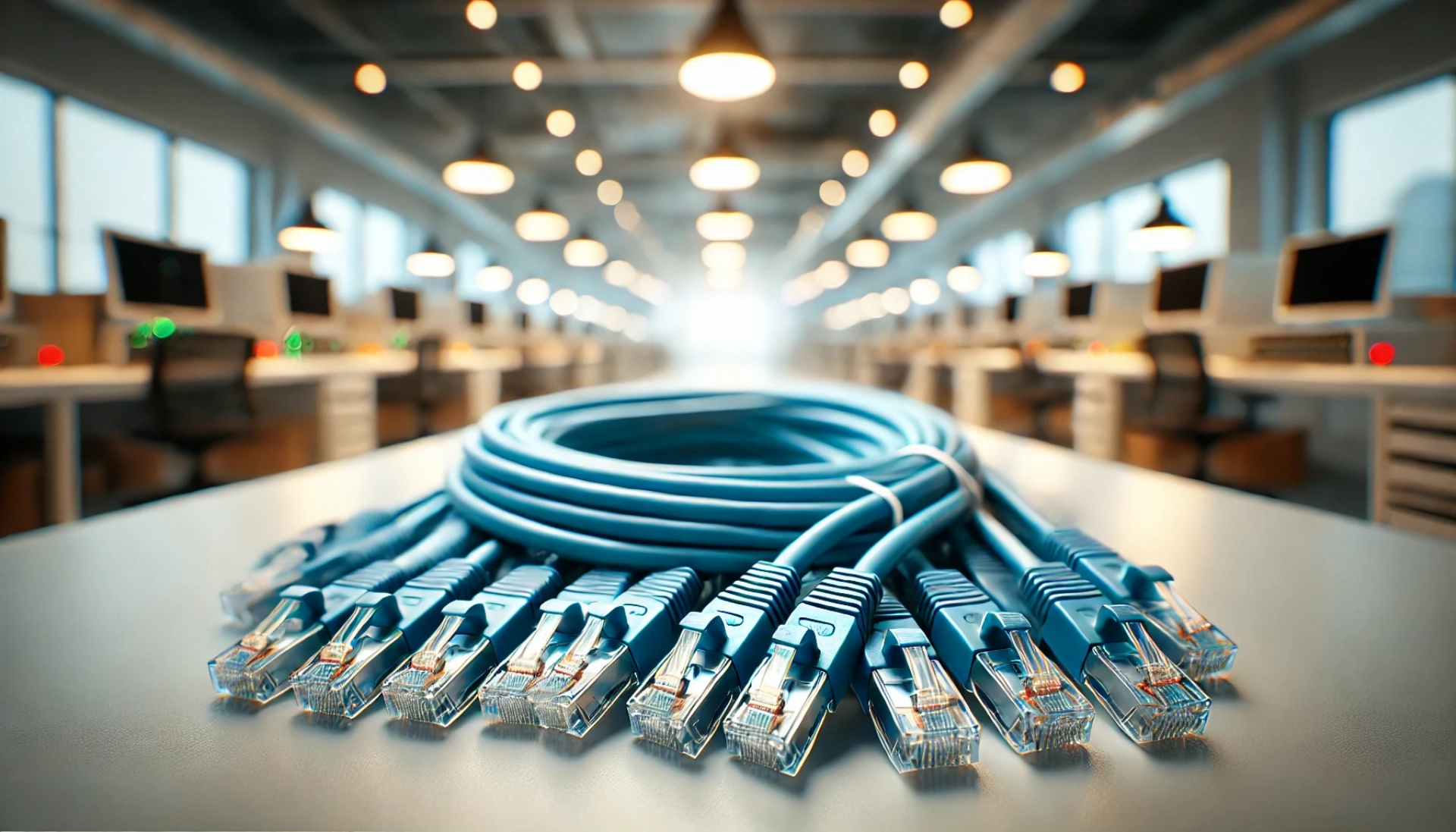

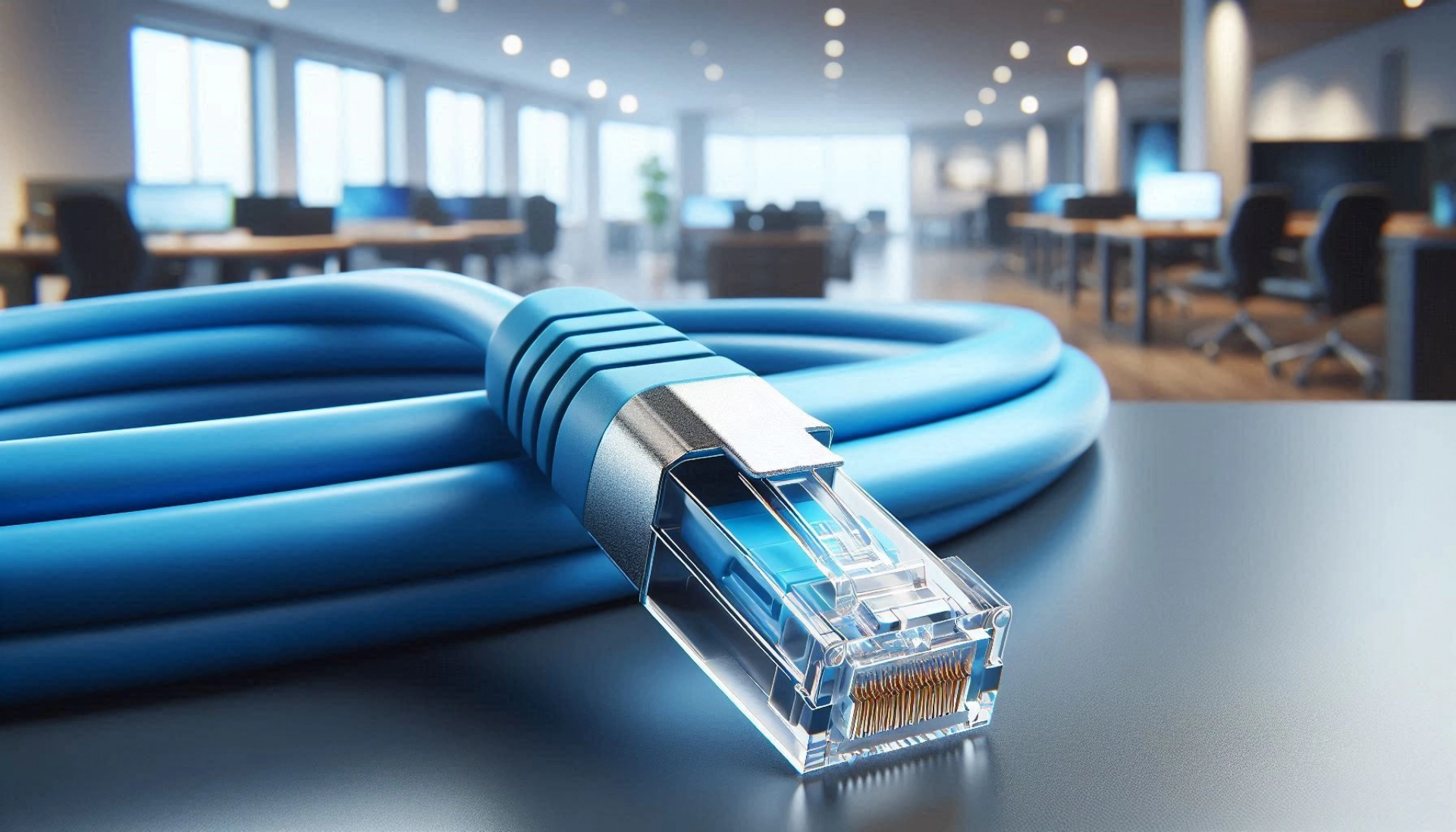

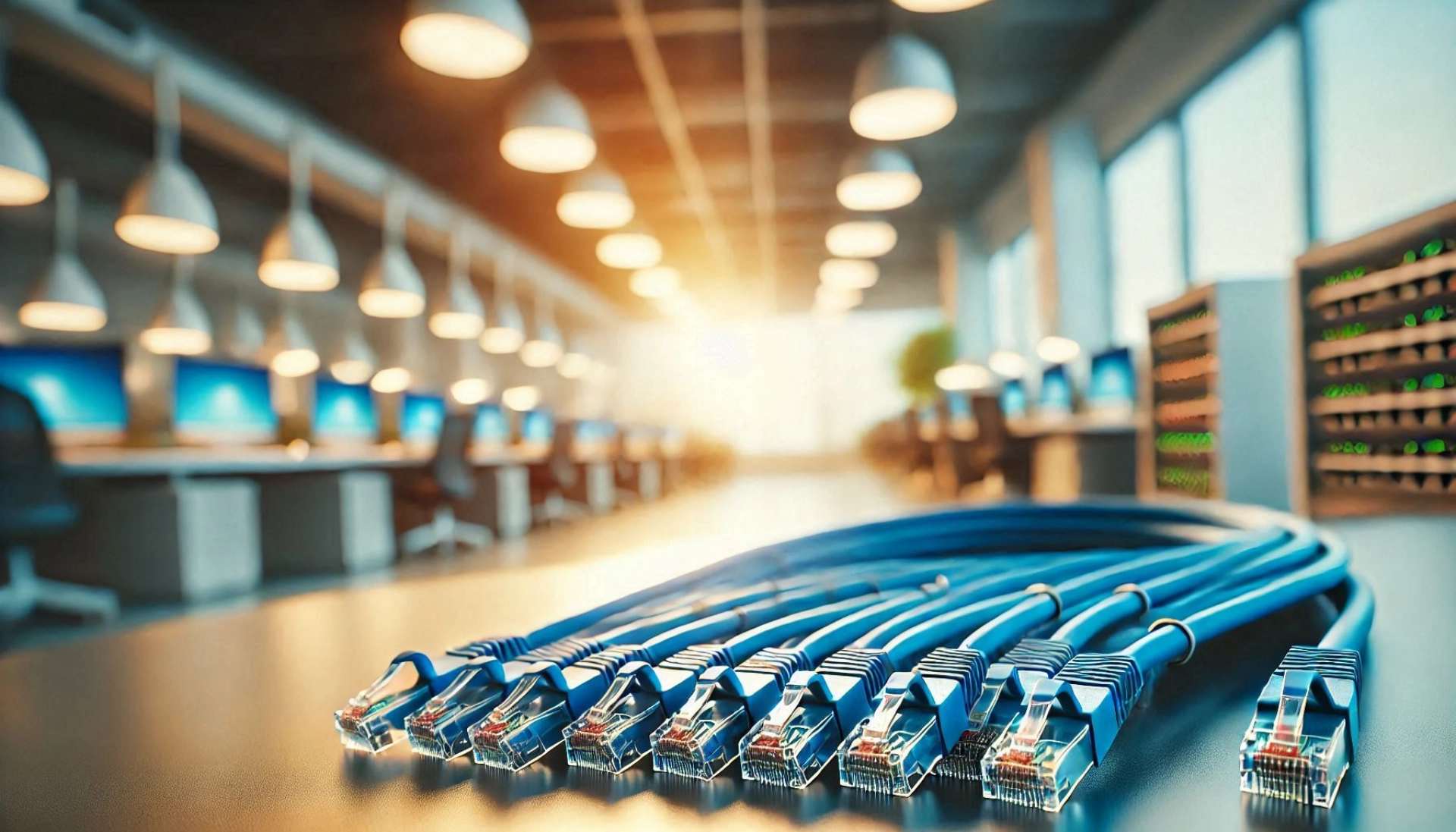

Mavi: Standart ağ bağlantıları için kullanılır. Büyük ölçekli ağ altyapılarında yaygındır.

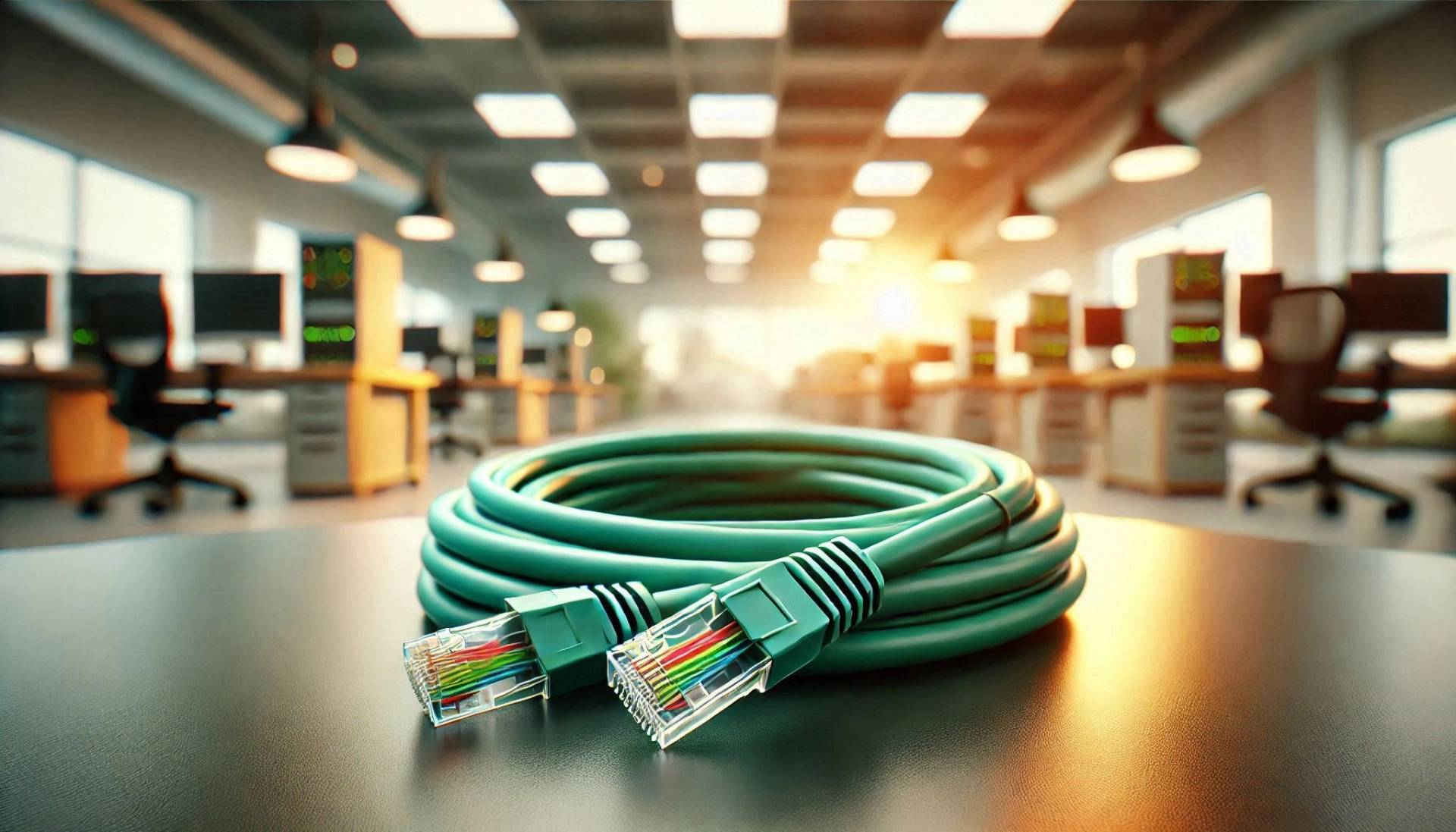

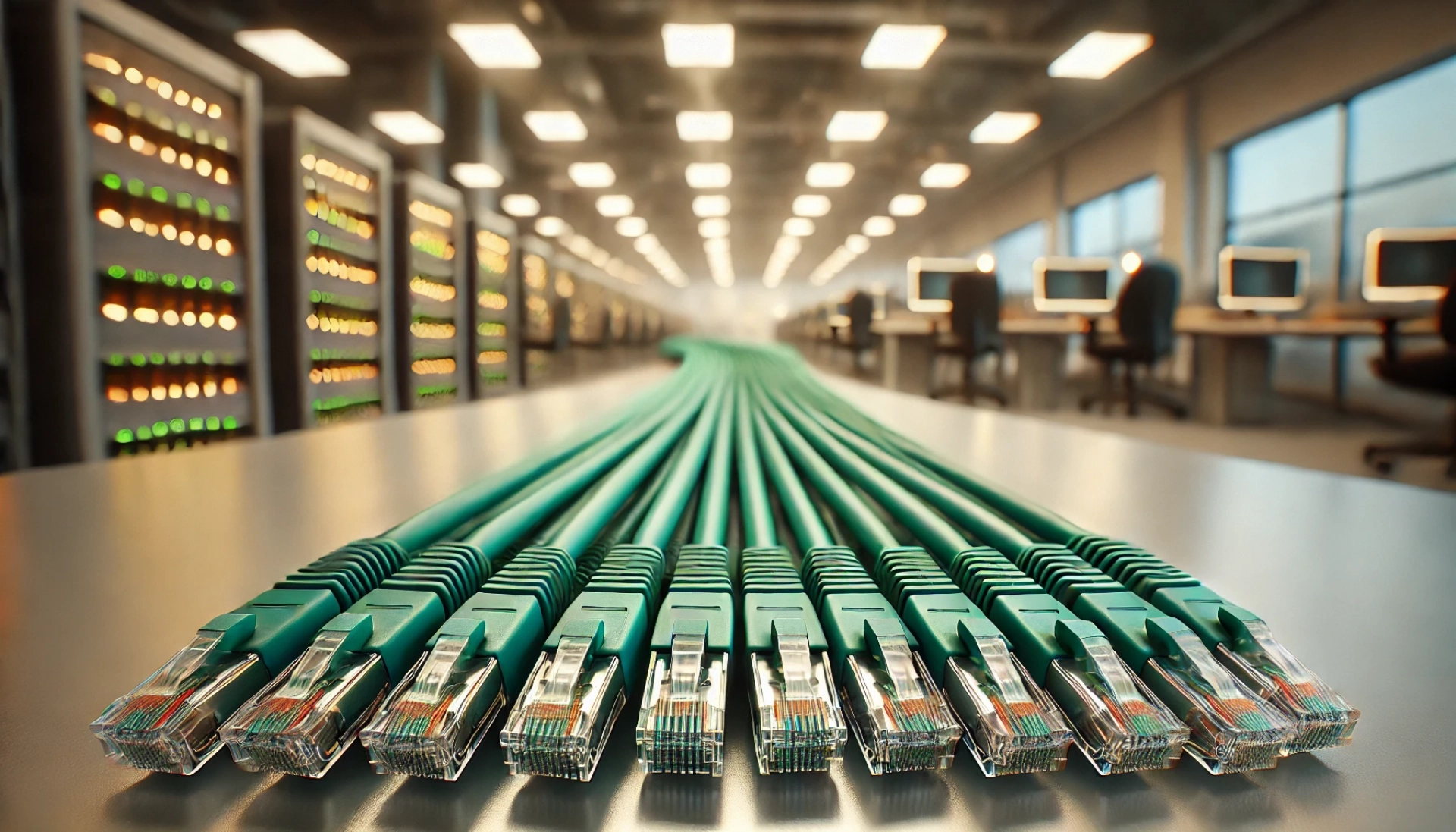

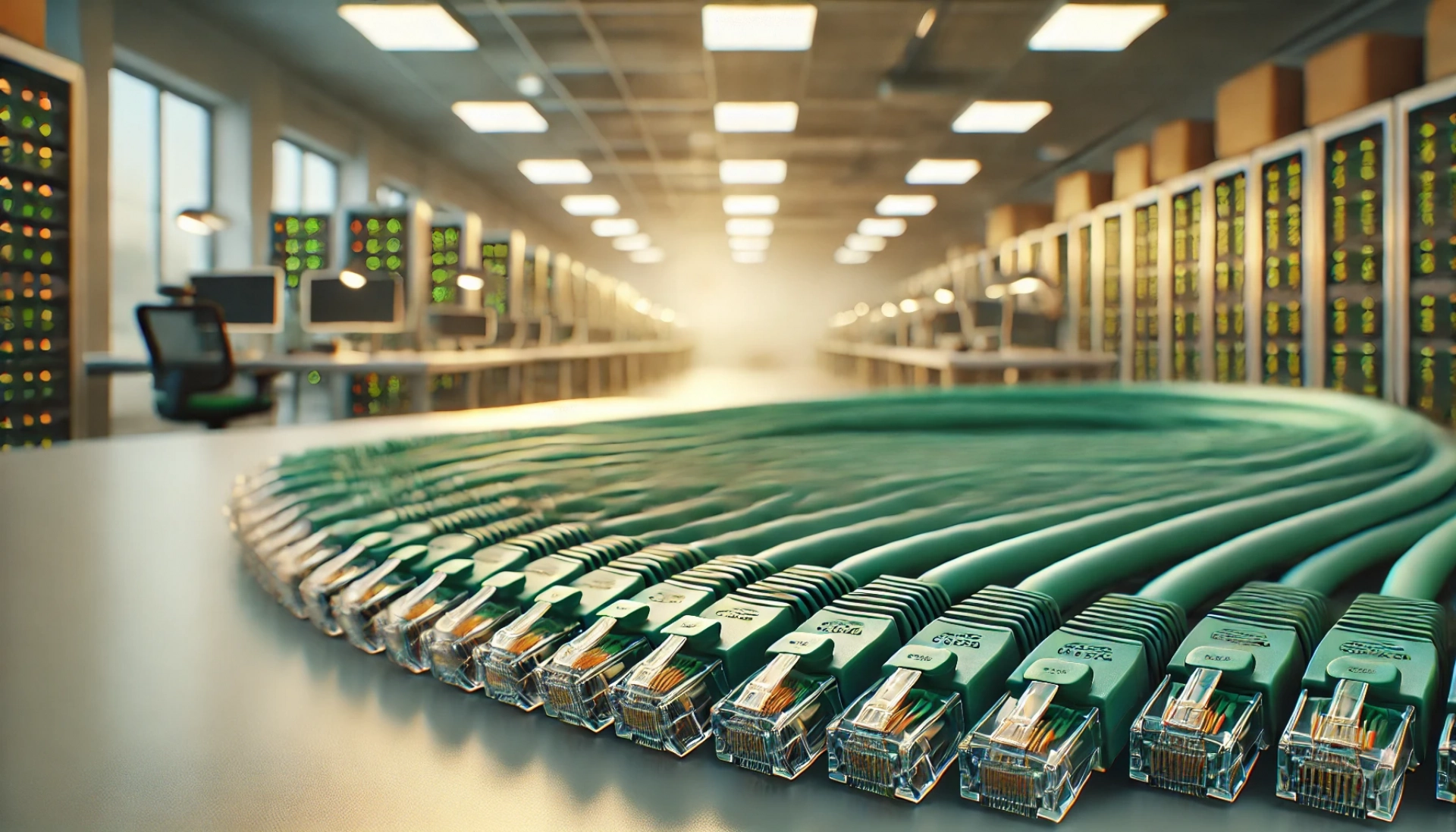

Yeşil: Yönetim ve uzaktan erişim ağları için ayrılmıştır.

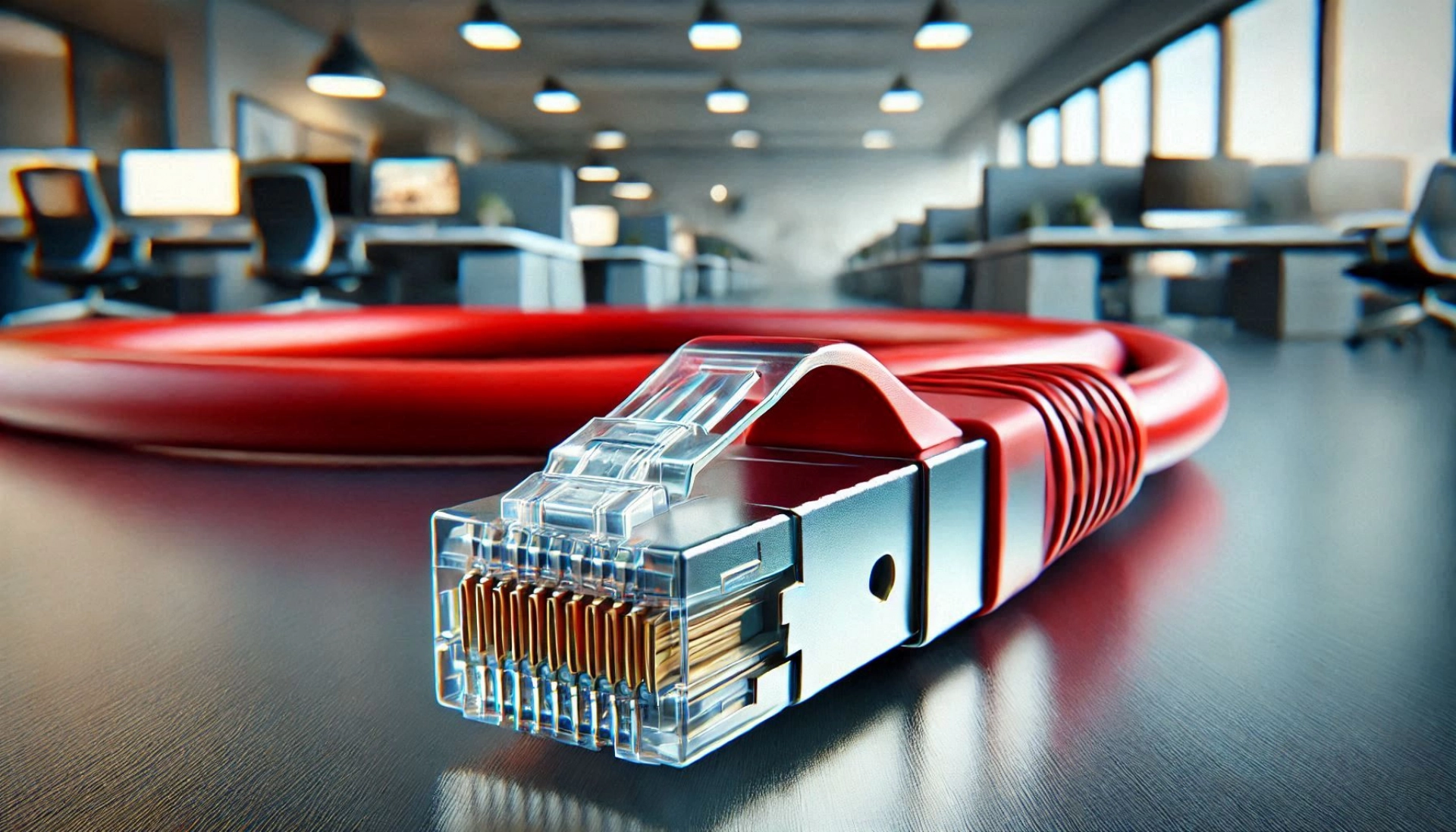

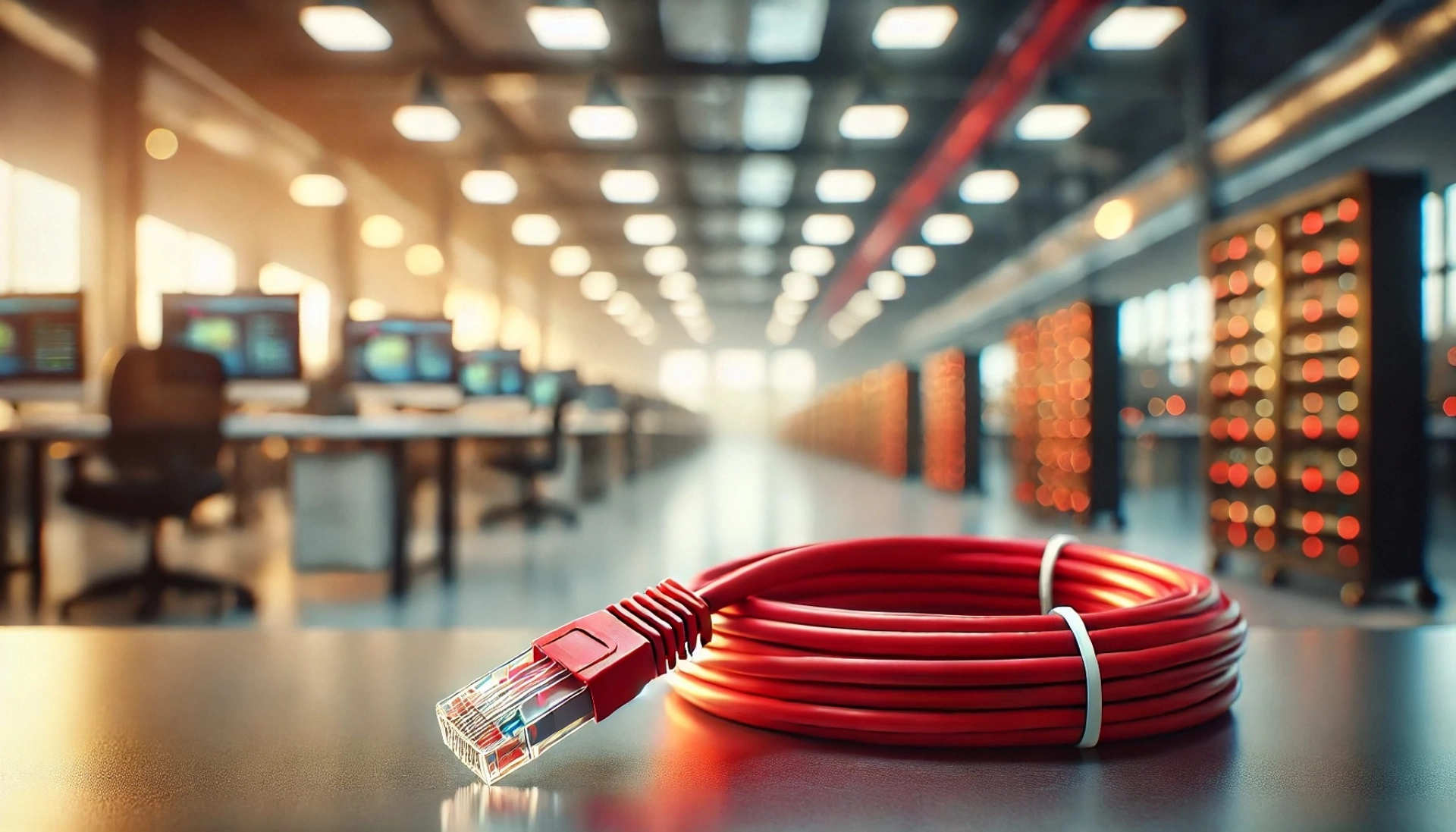

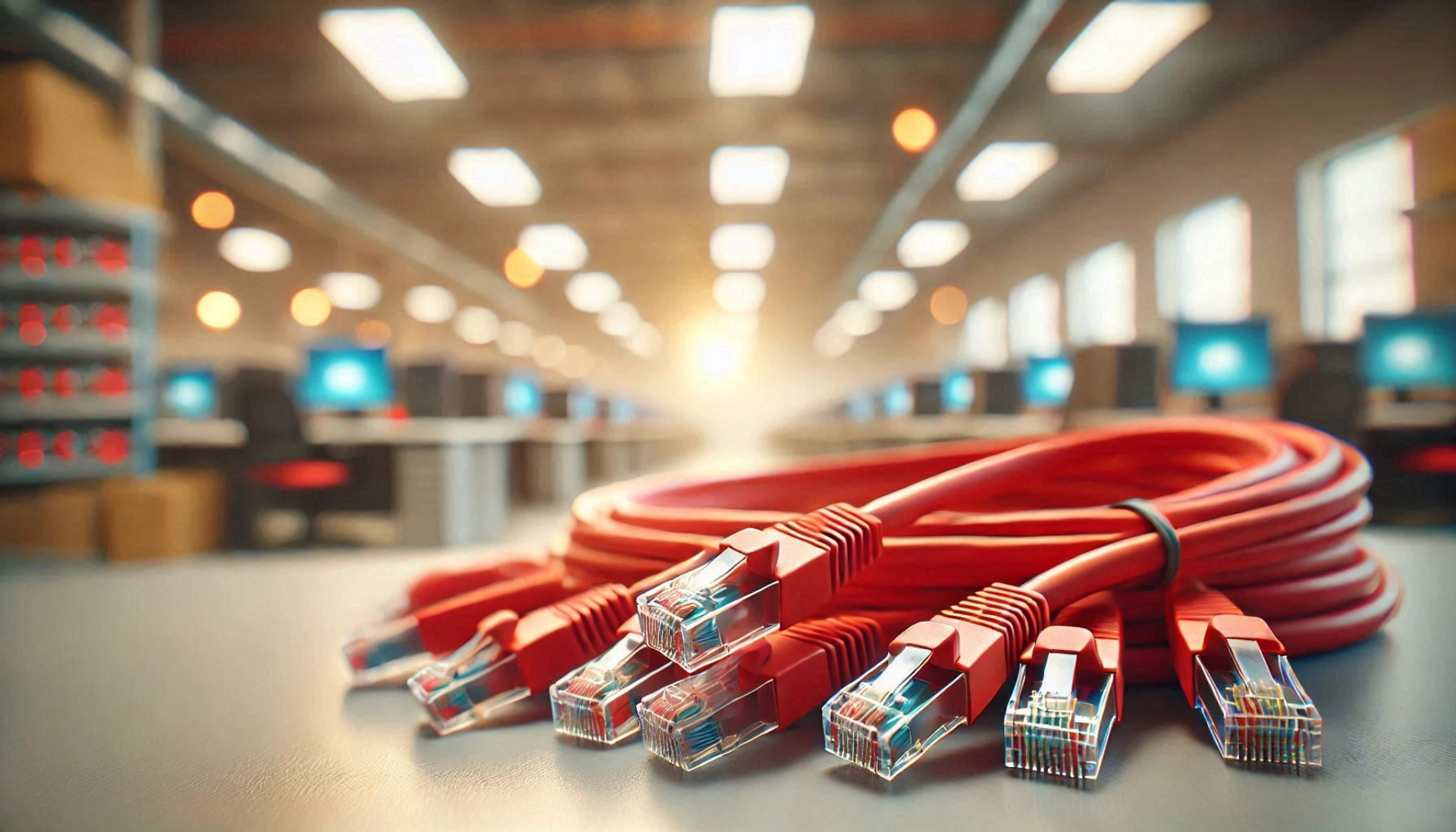

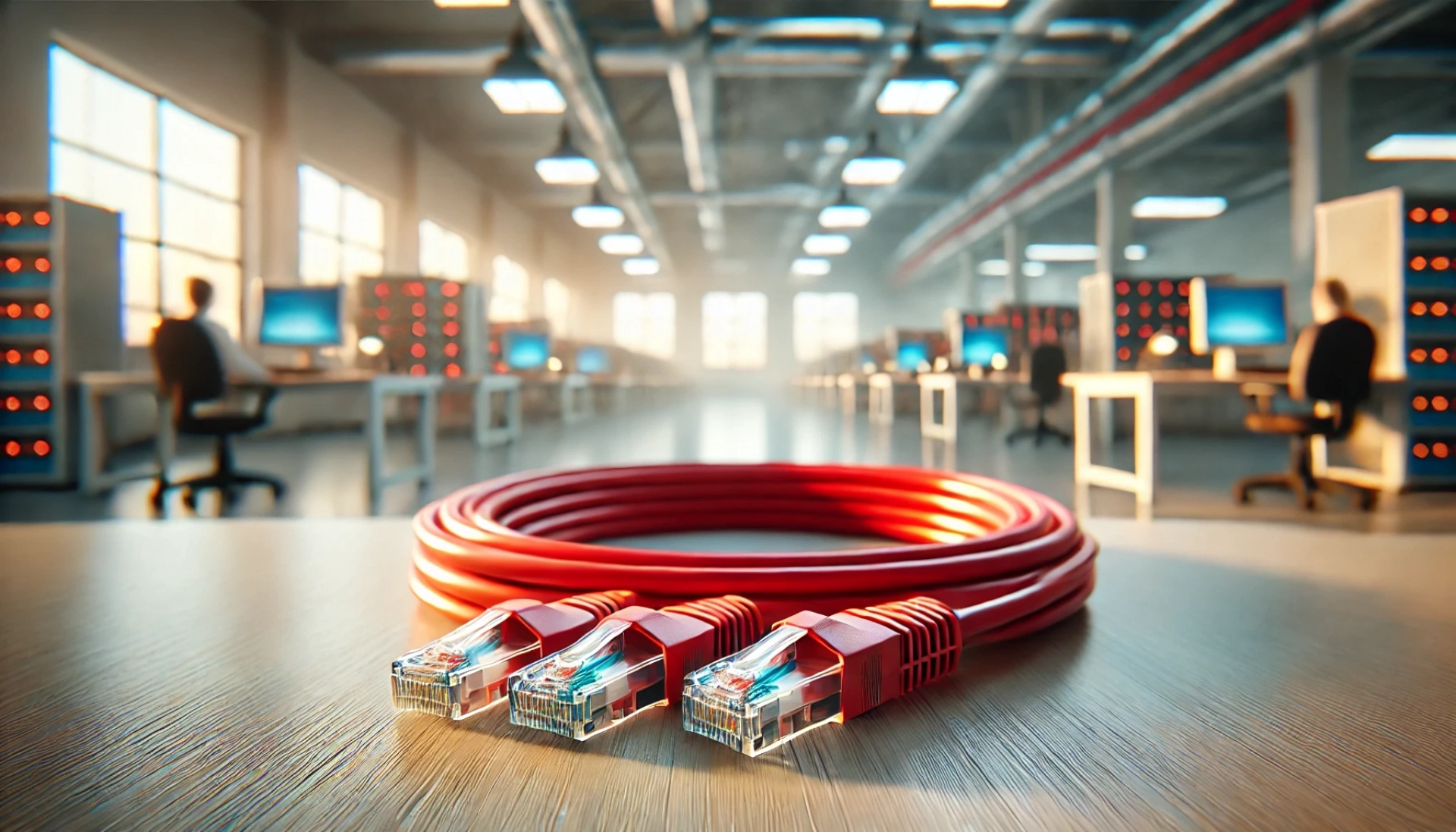

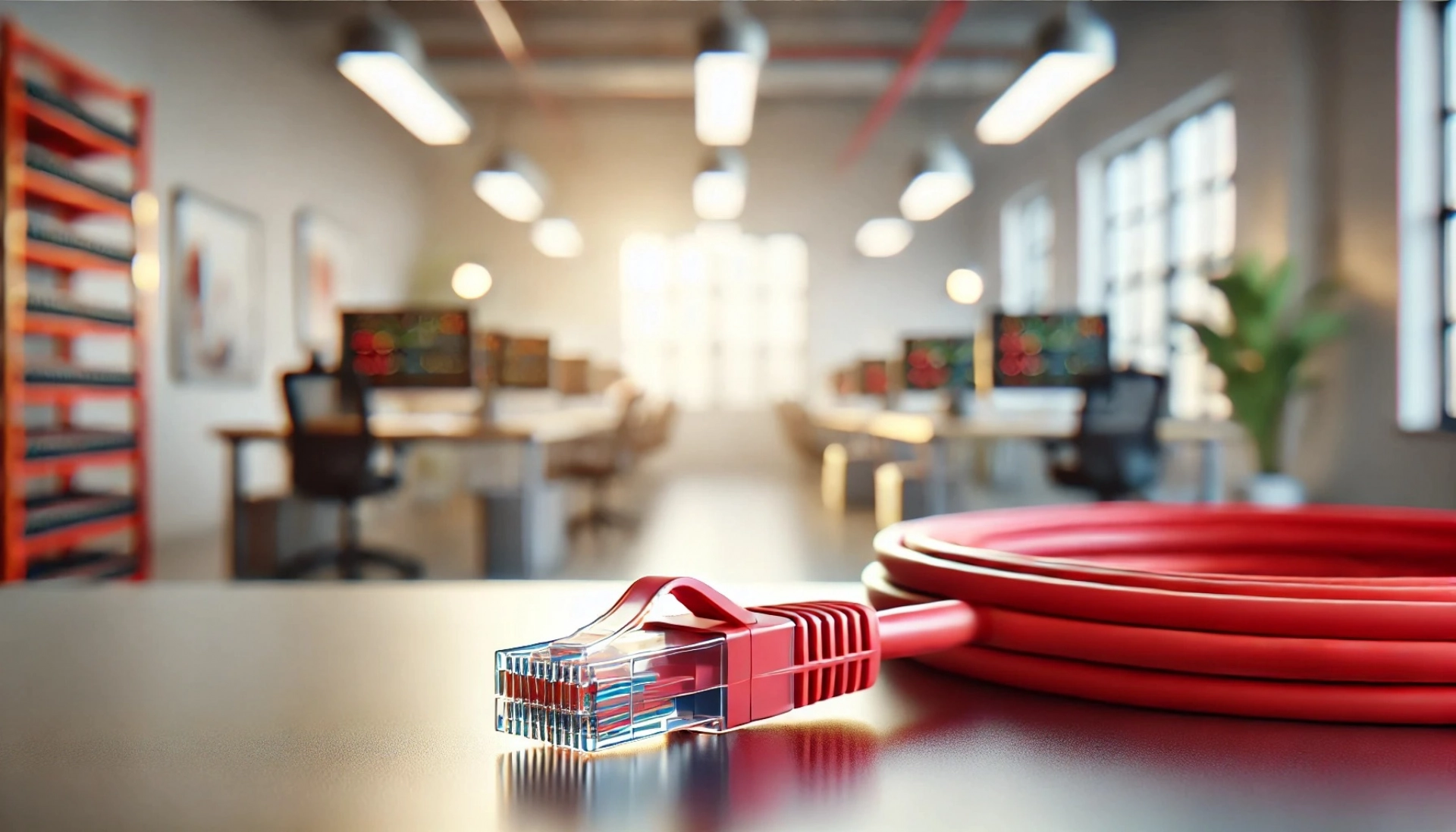

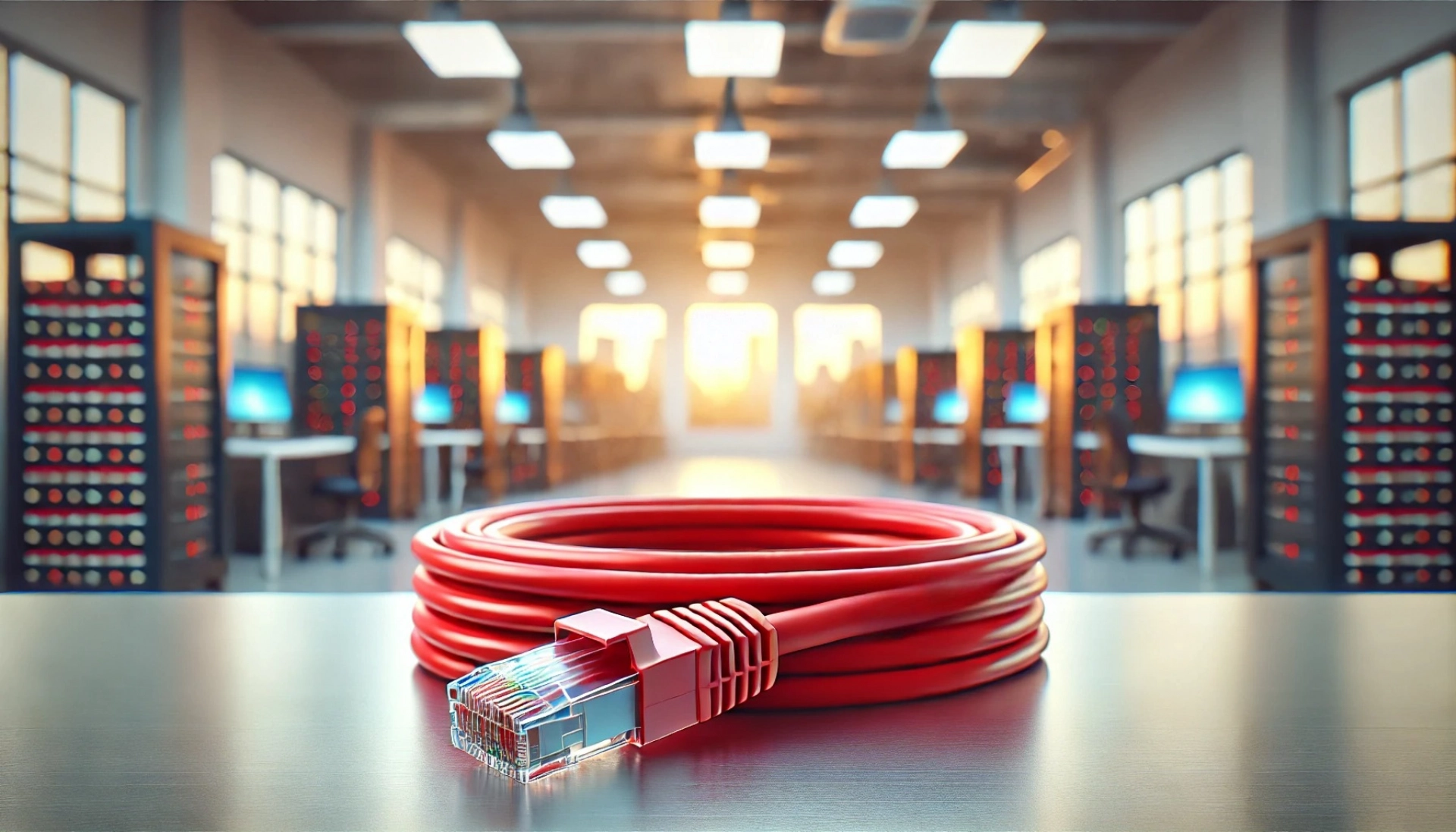

Kırmızı: Güvenlik duvarı ve kritik sistem bağlantıları için kullanılır.

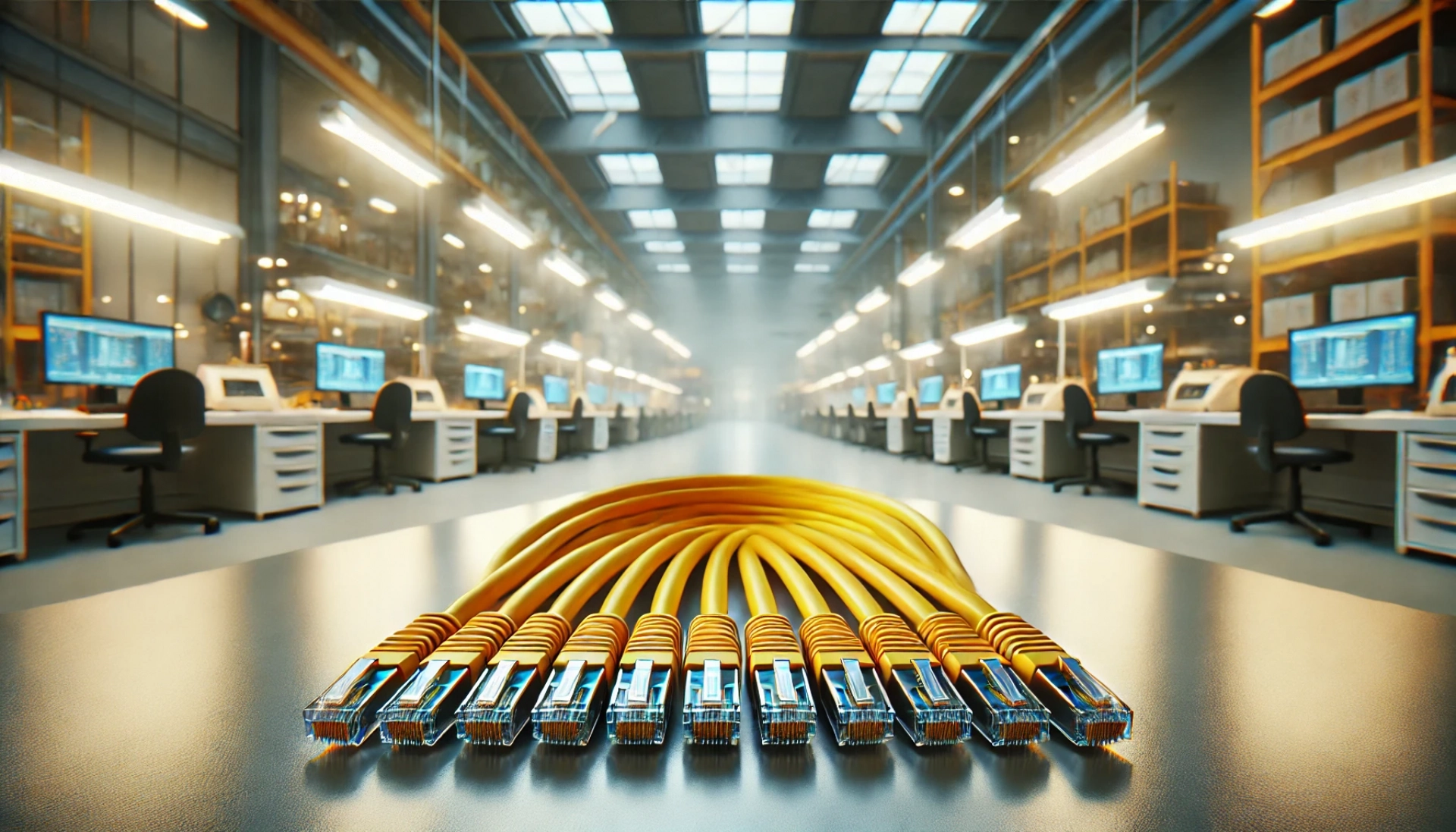

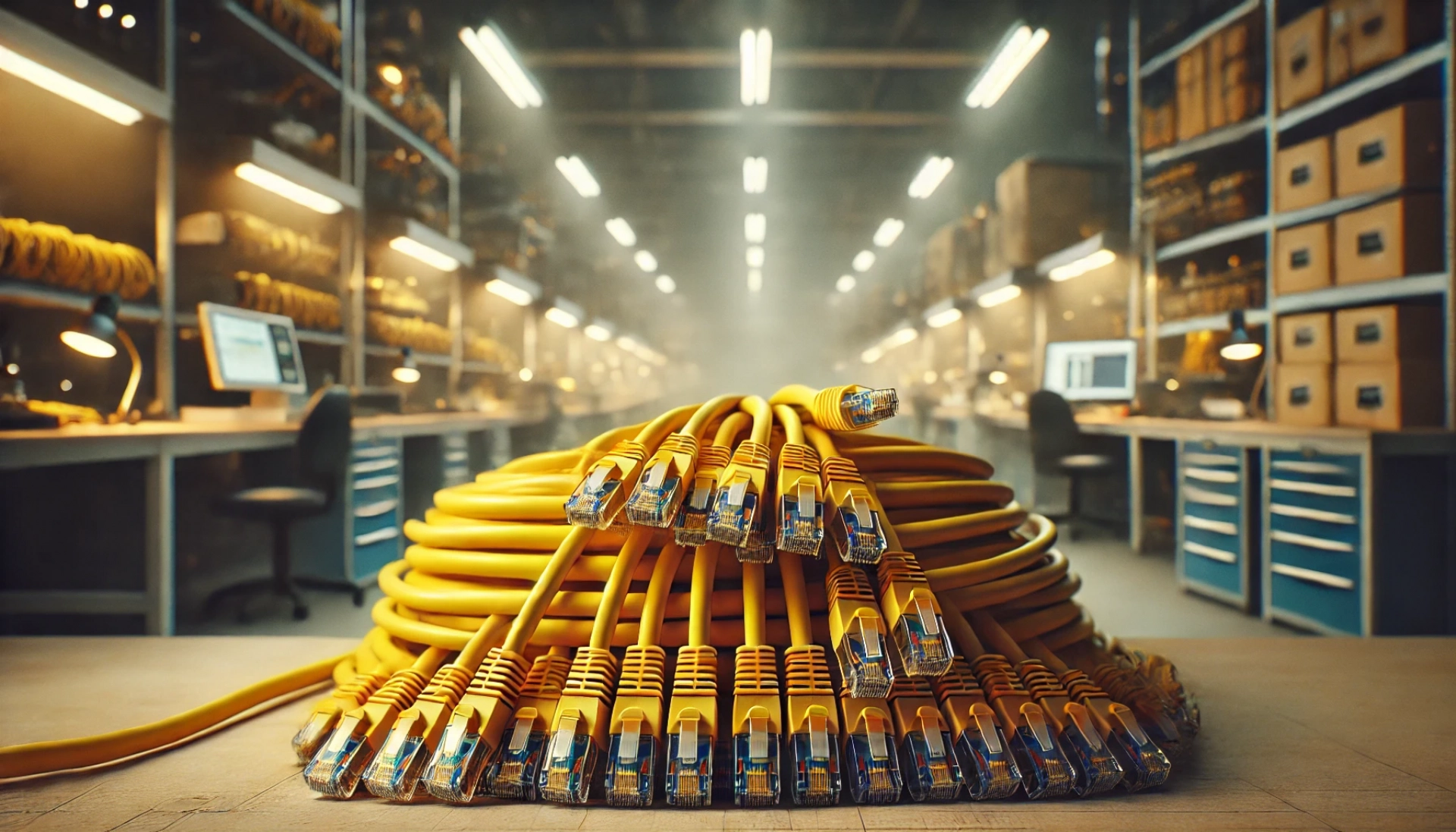

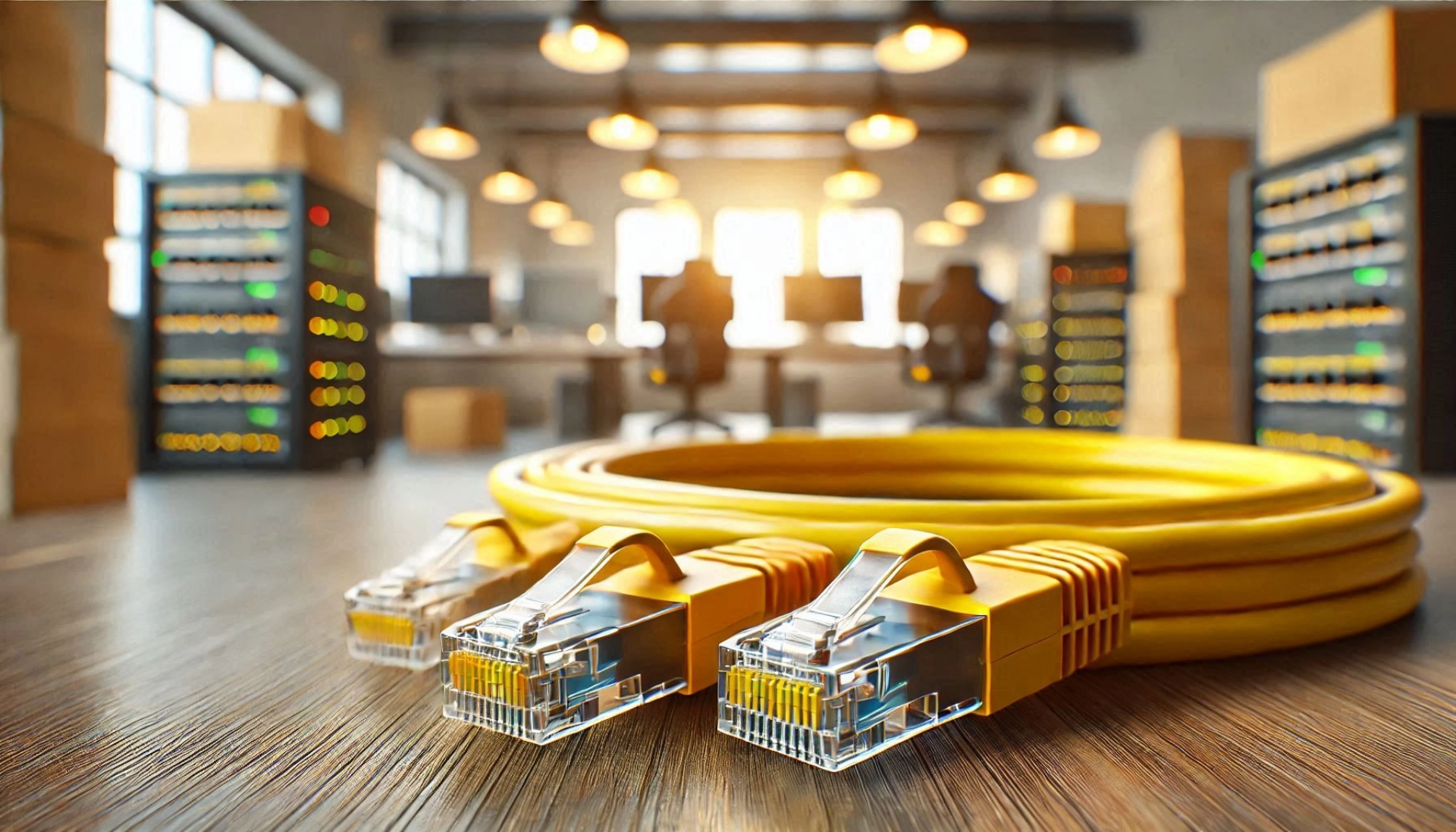

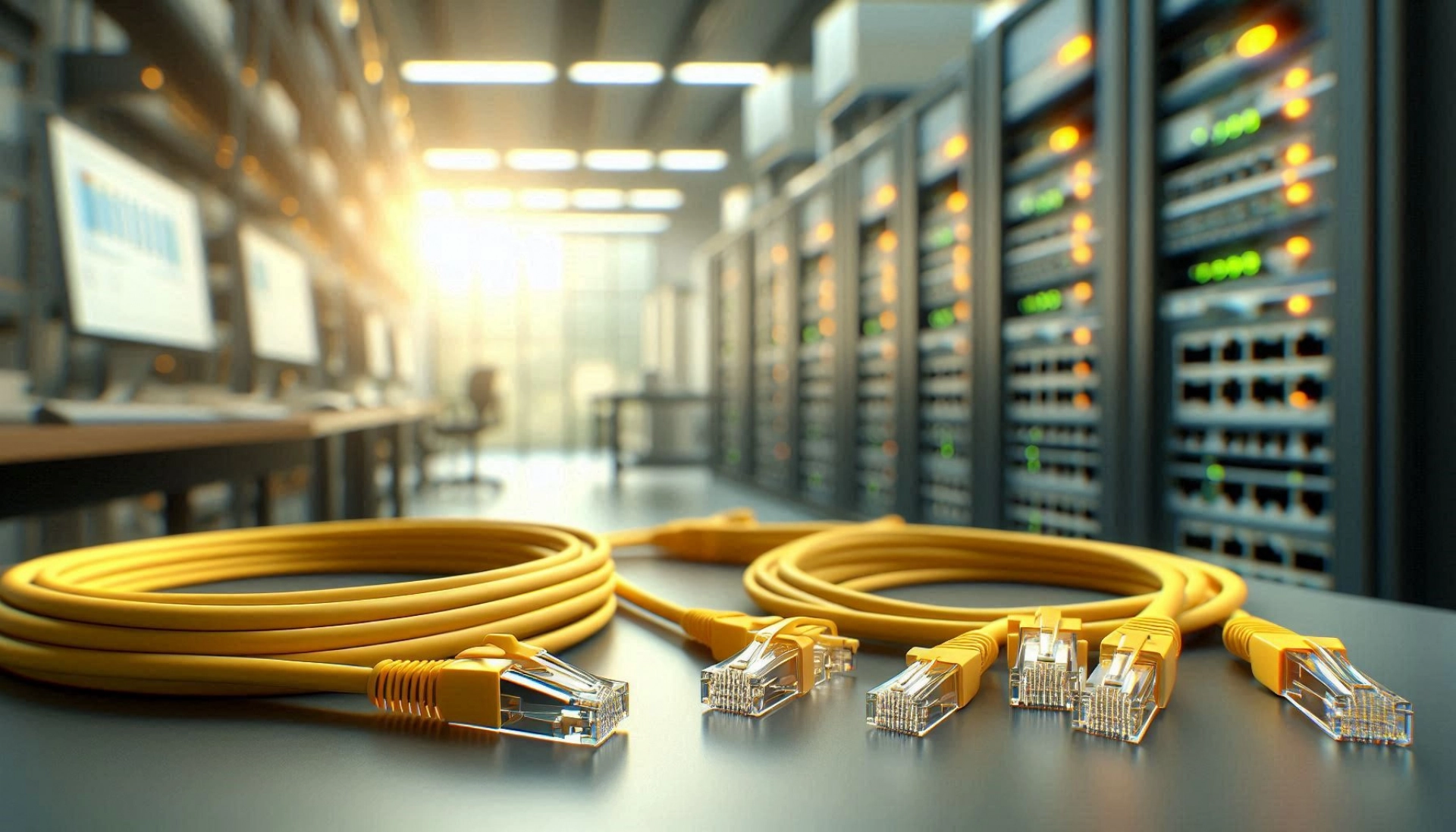

Sarı: VoIP telefon sistemleri ve güvenlik kameraları gibi özel hizmetler için kullanılır.

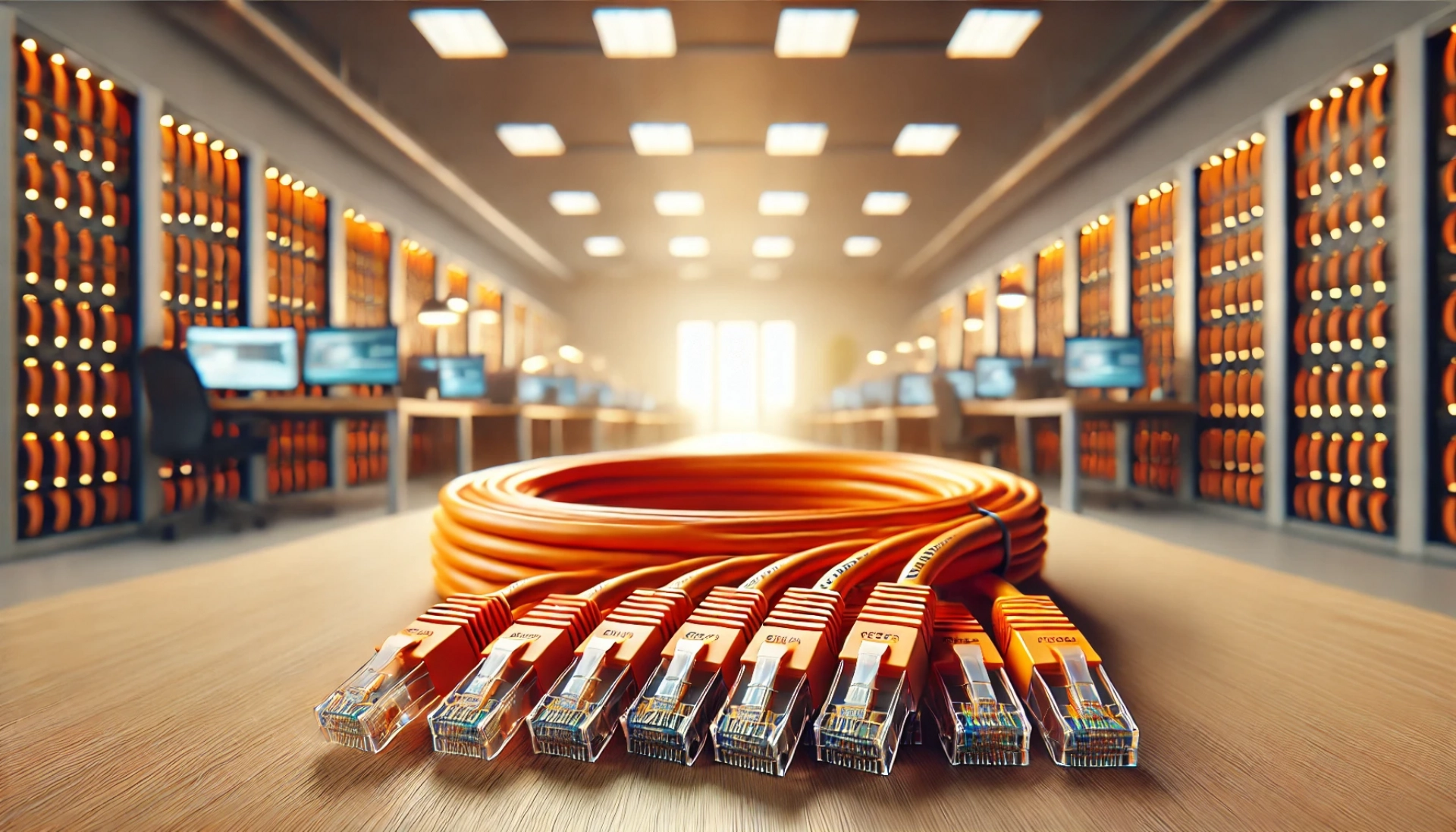

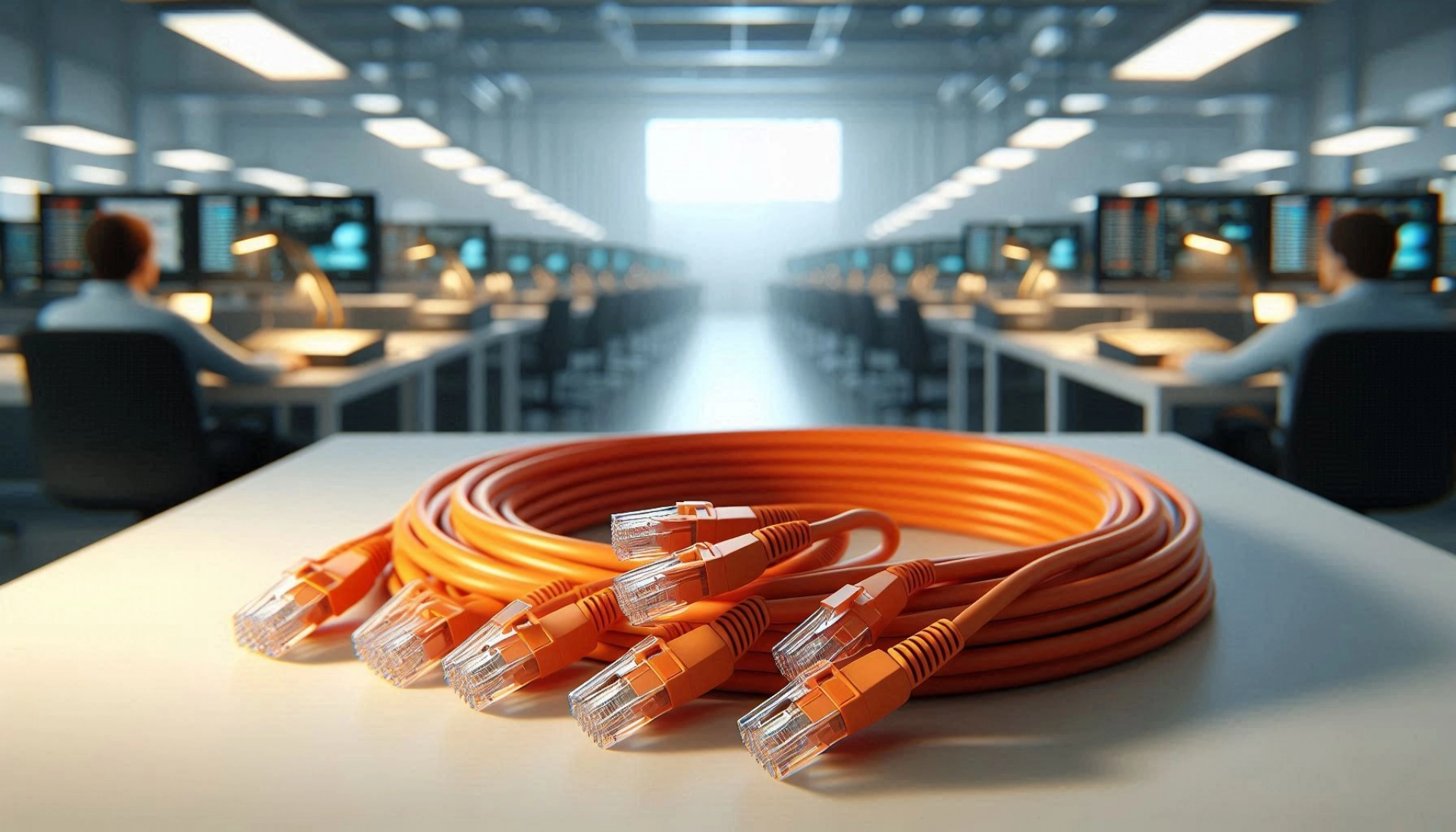

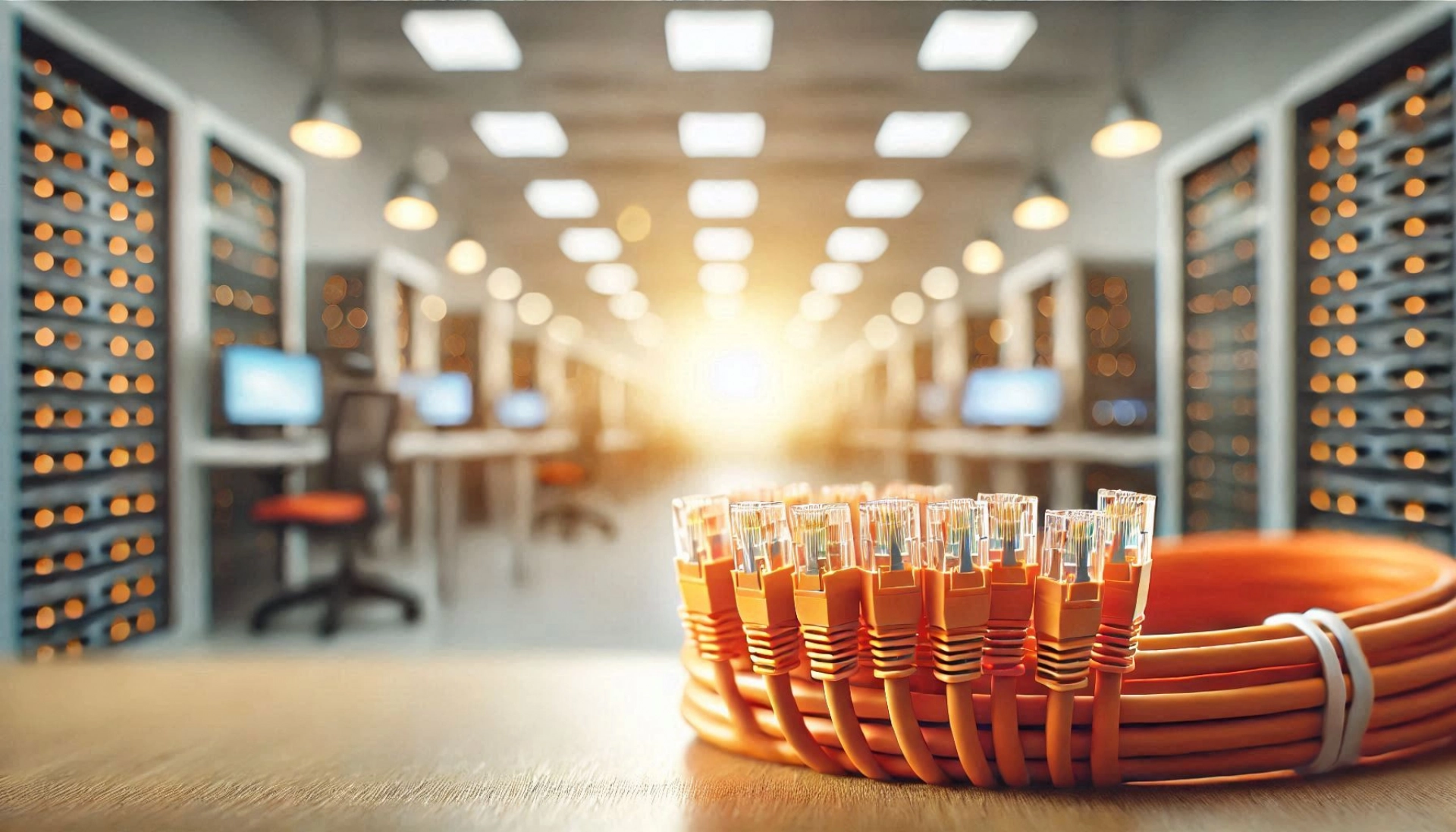

Turuncu: Özel VLAN bağlantıları ve sınırlı erişimli ağlarda tercih edilir.

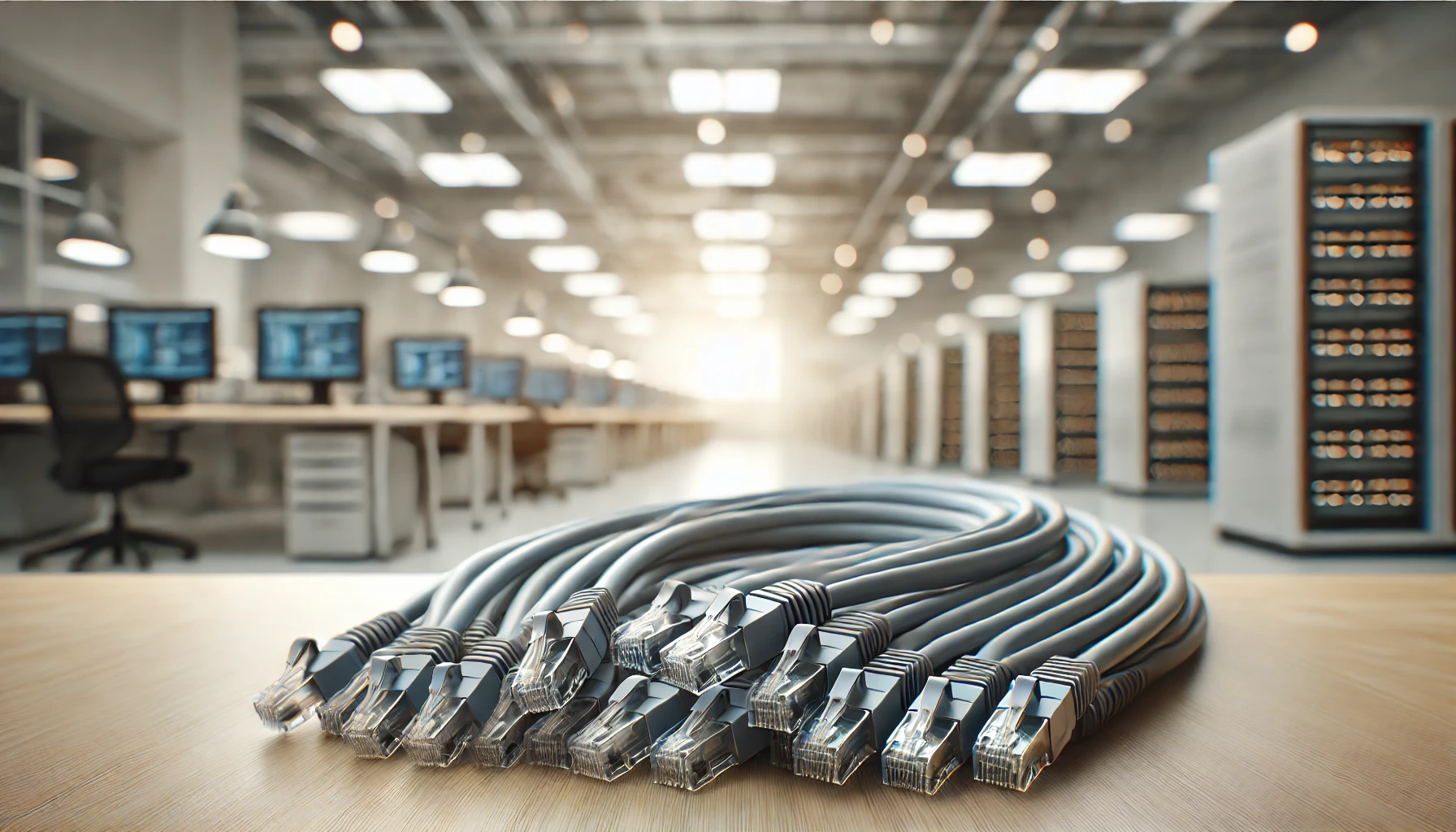

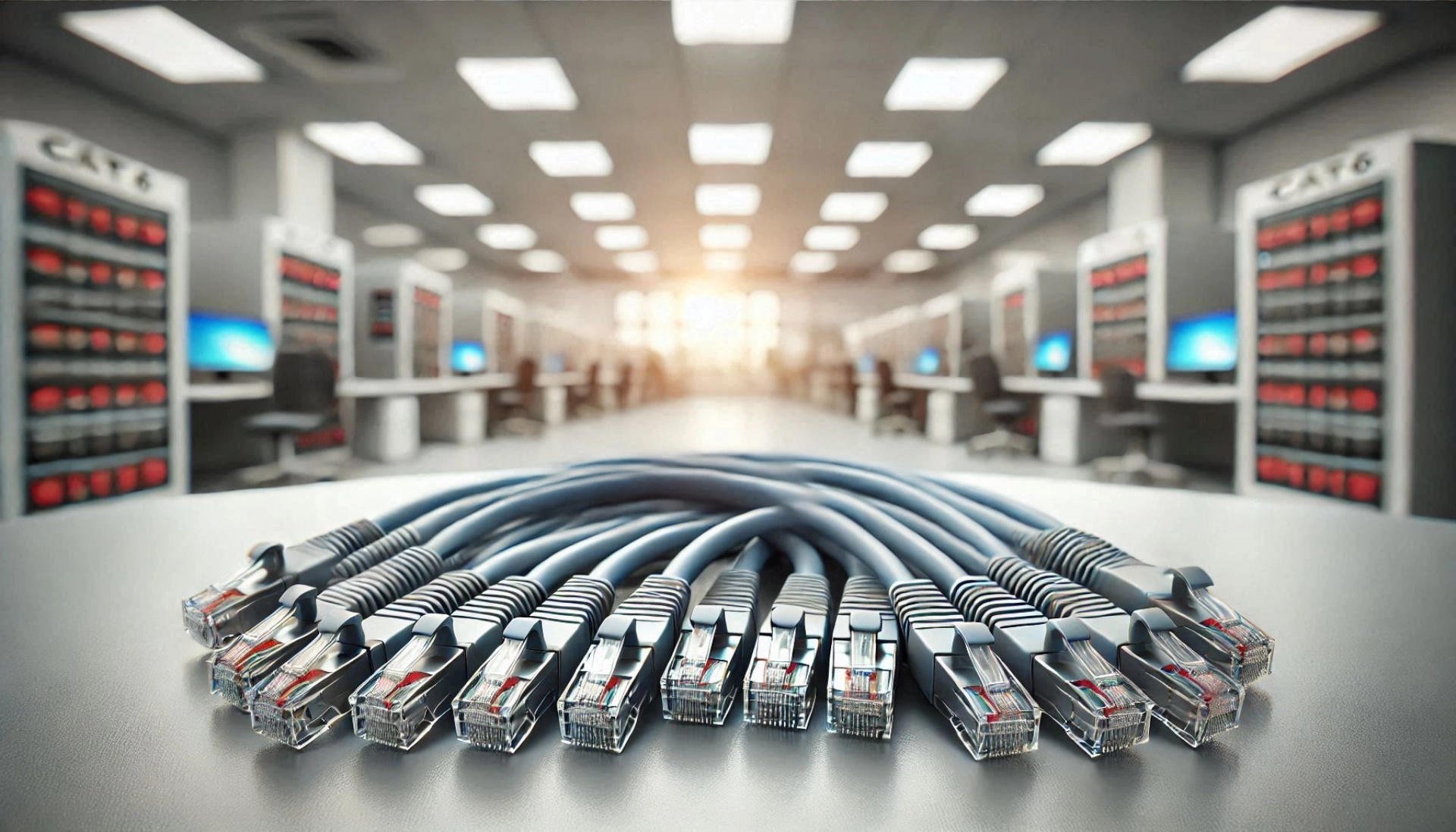

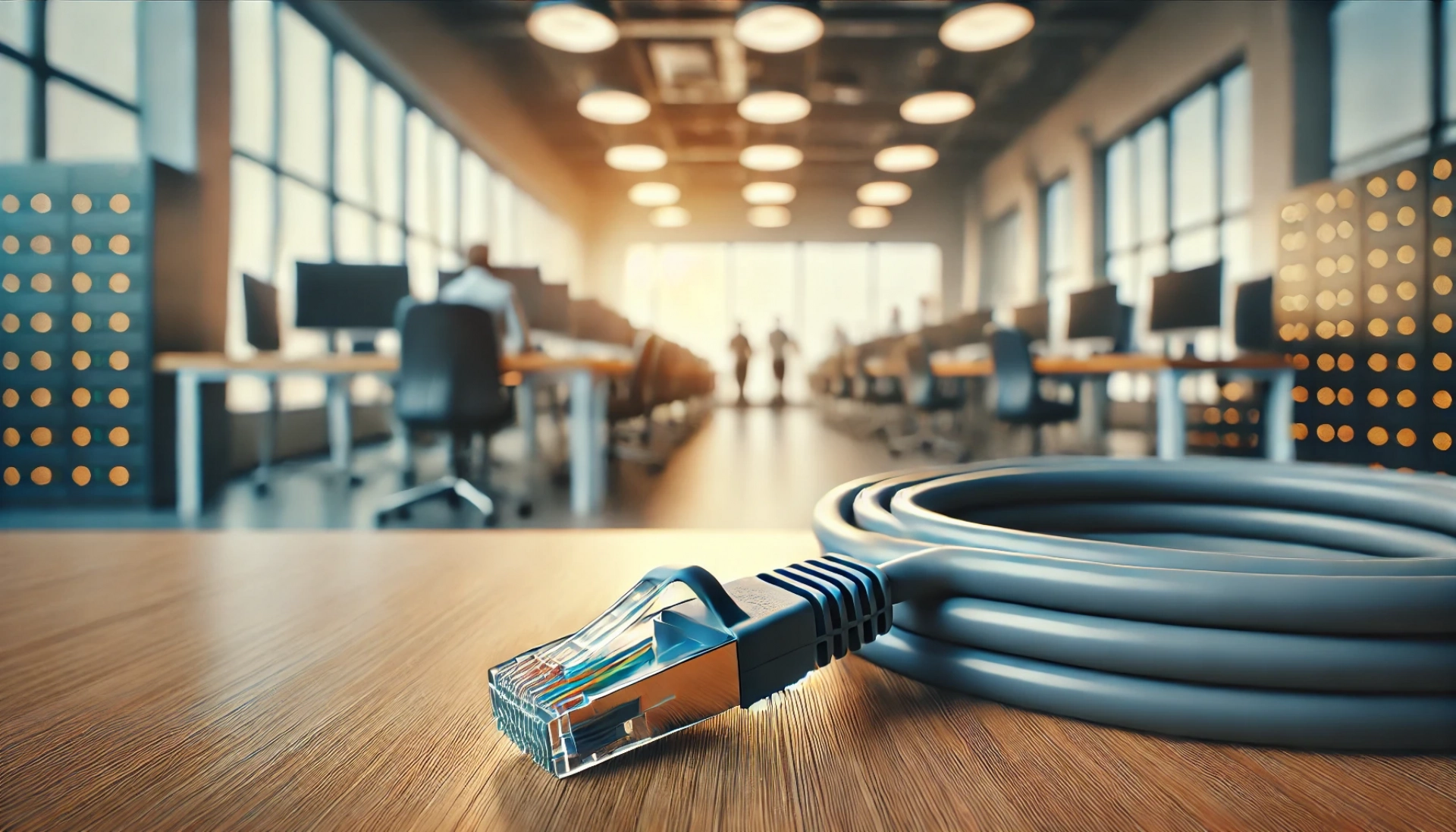

Gri: Genel kullanım ve standart bağlantılar için uygundur.

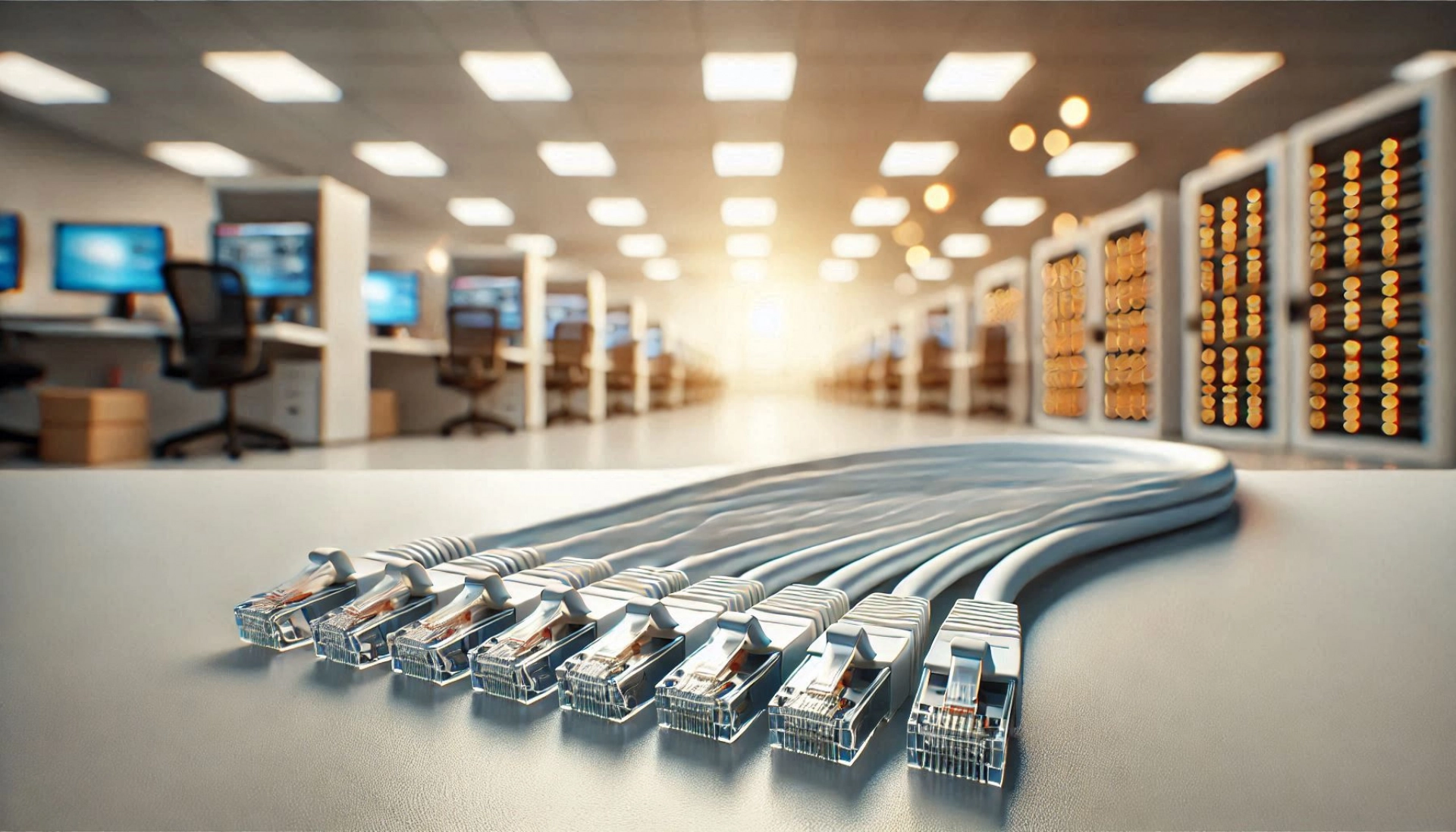

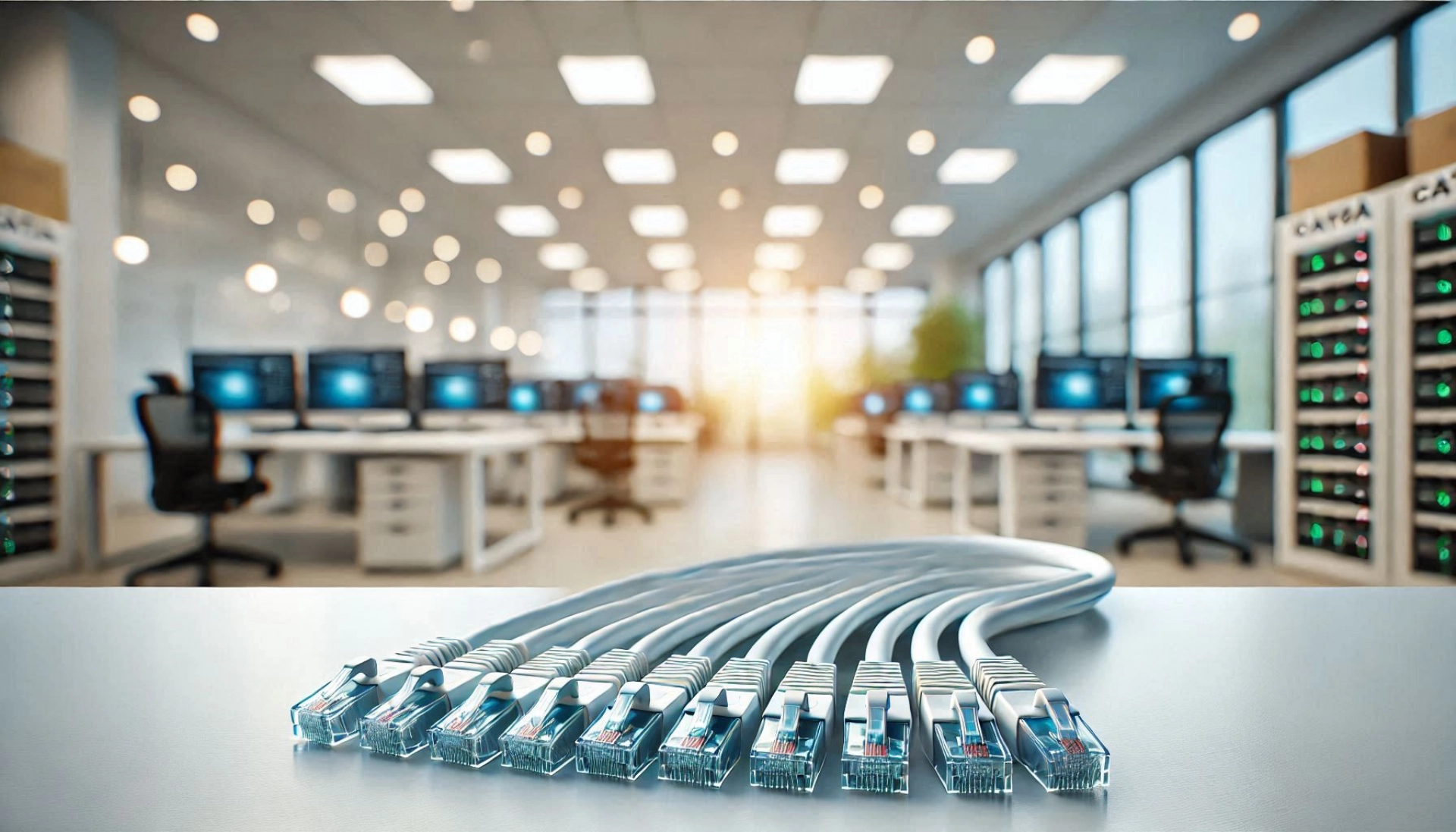

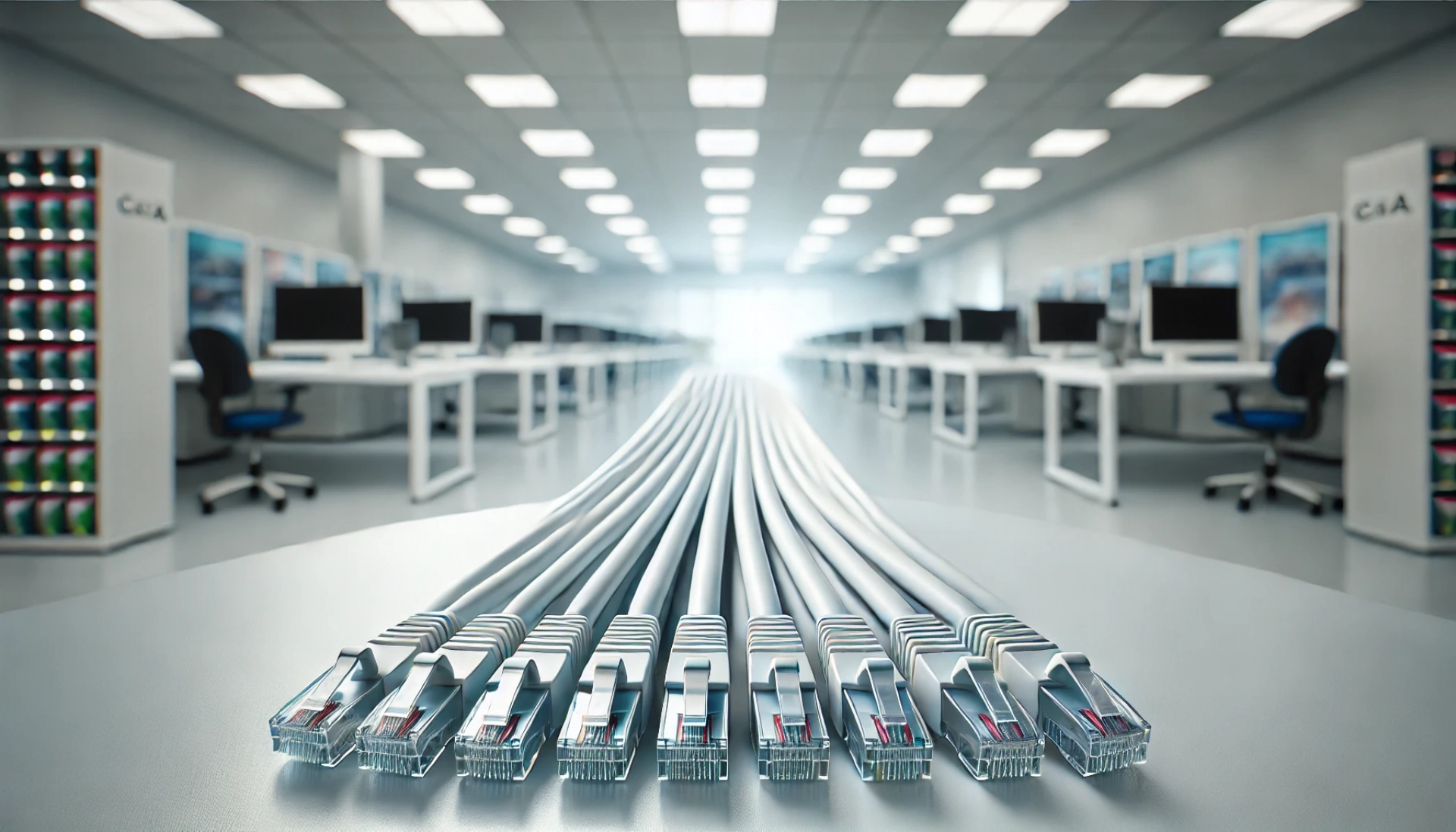

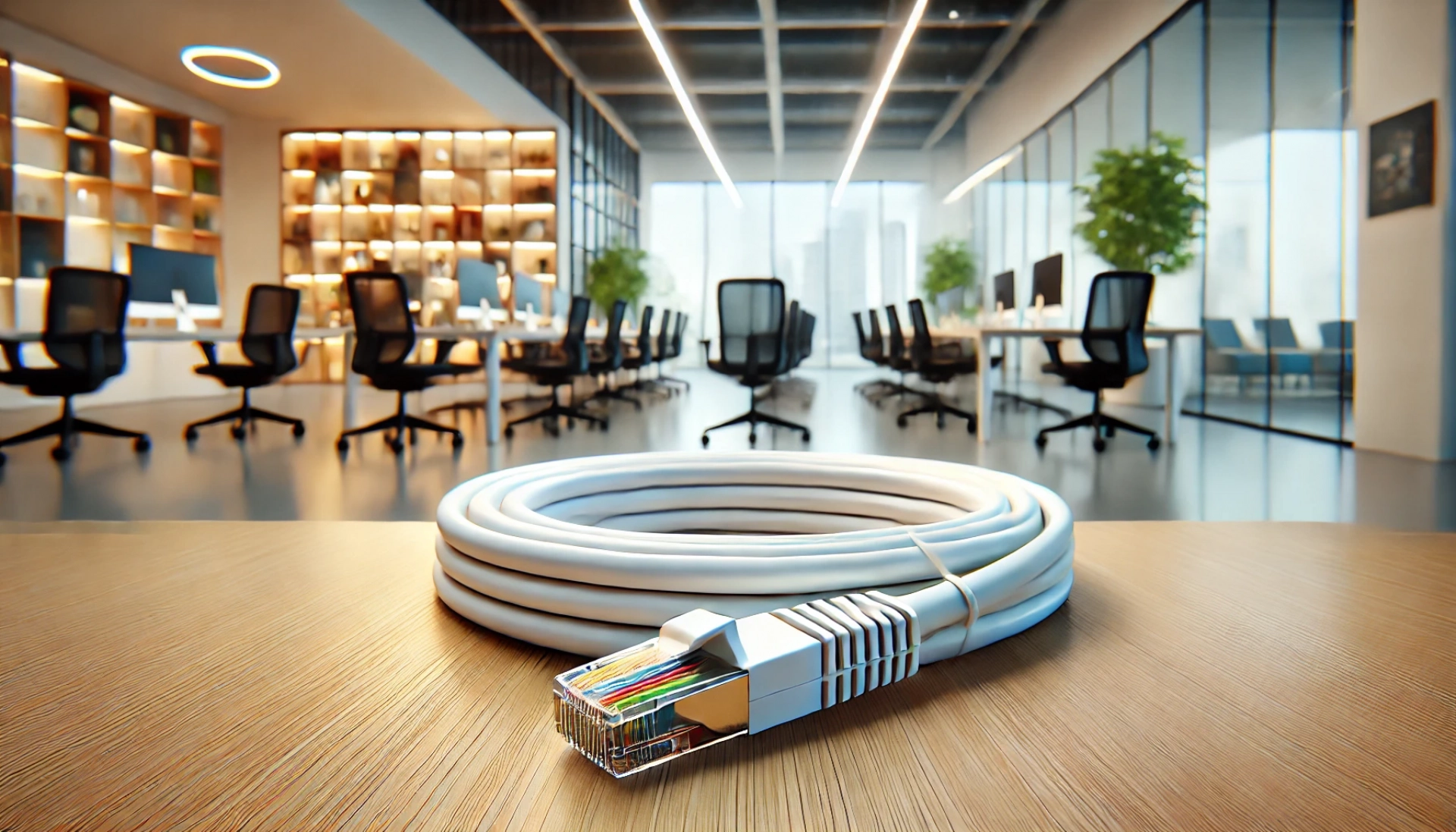

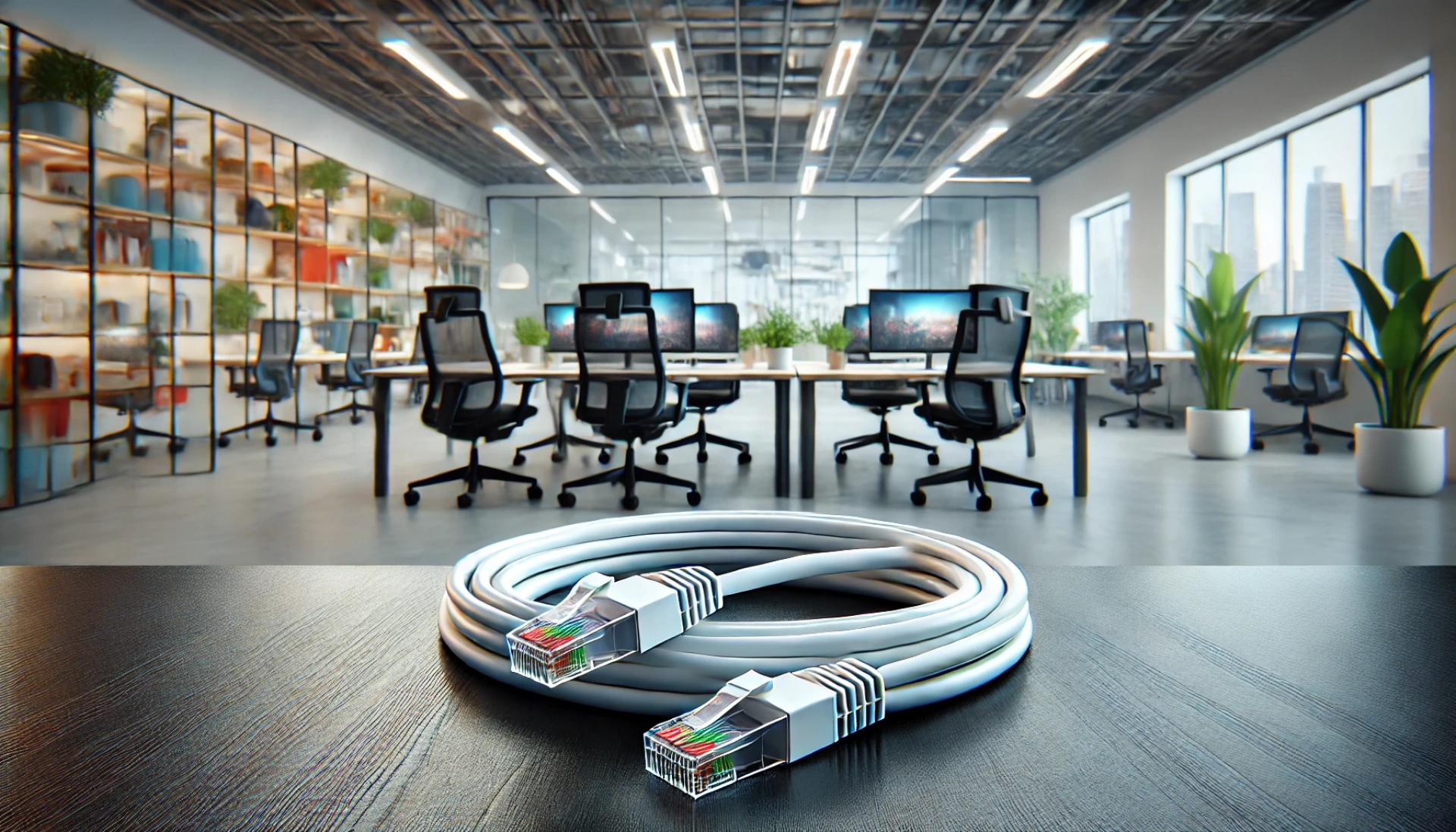

Beyaz: Test ortamları ve izole edilmiş bağlantılar için kullanılır.

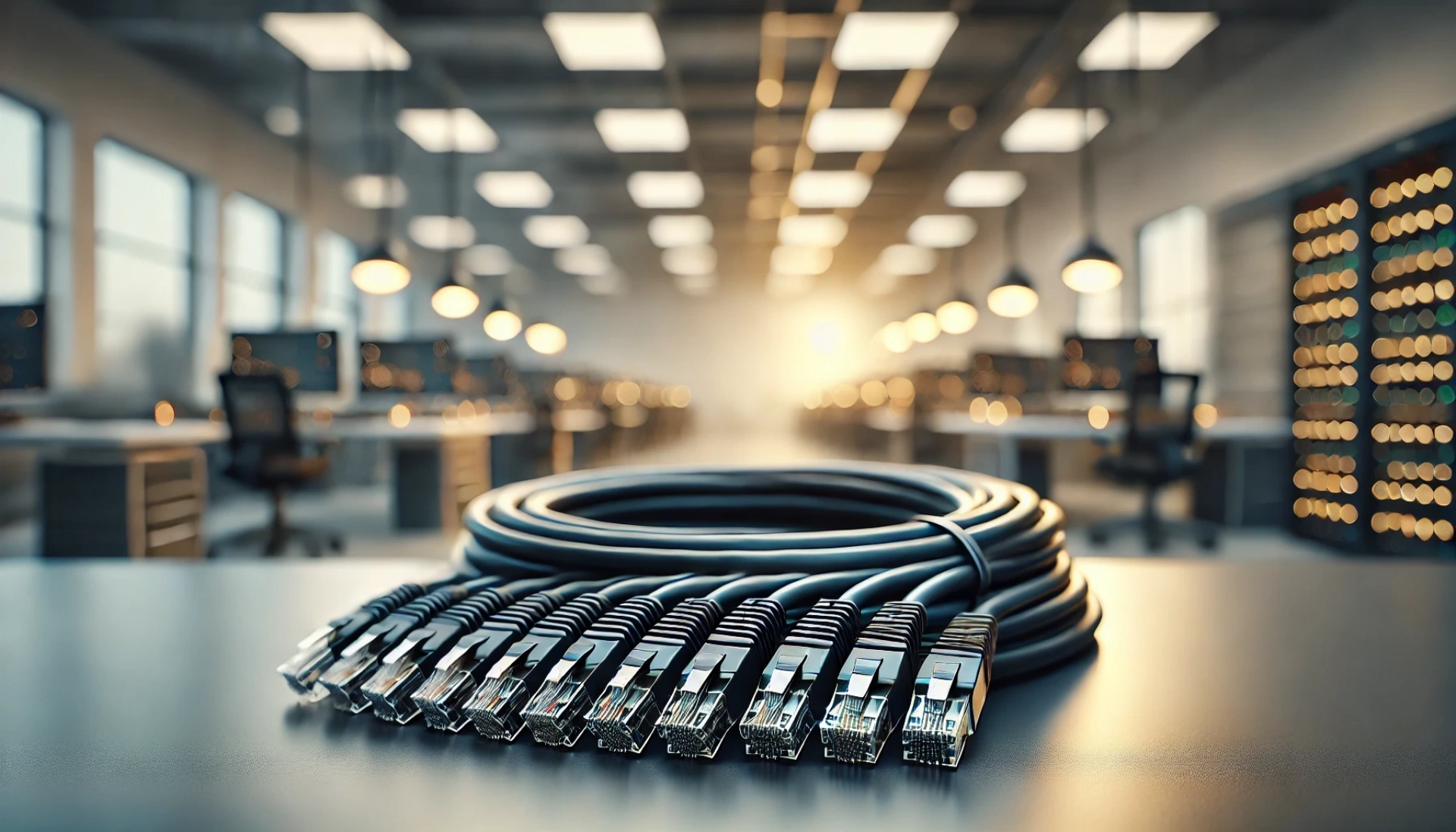

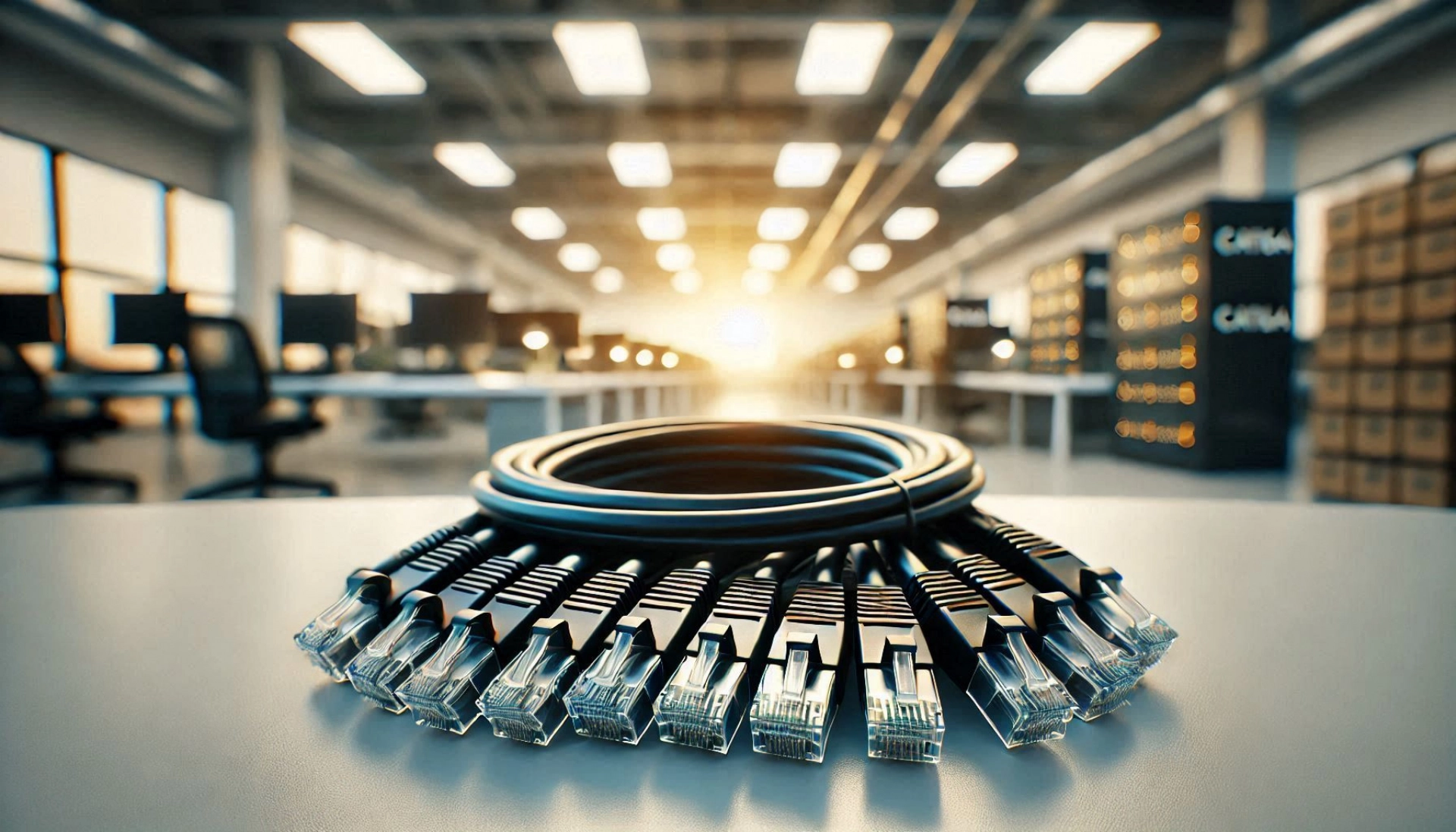

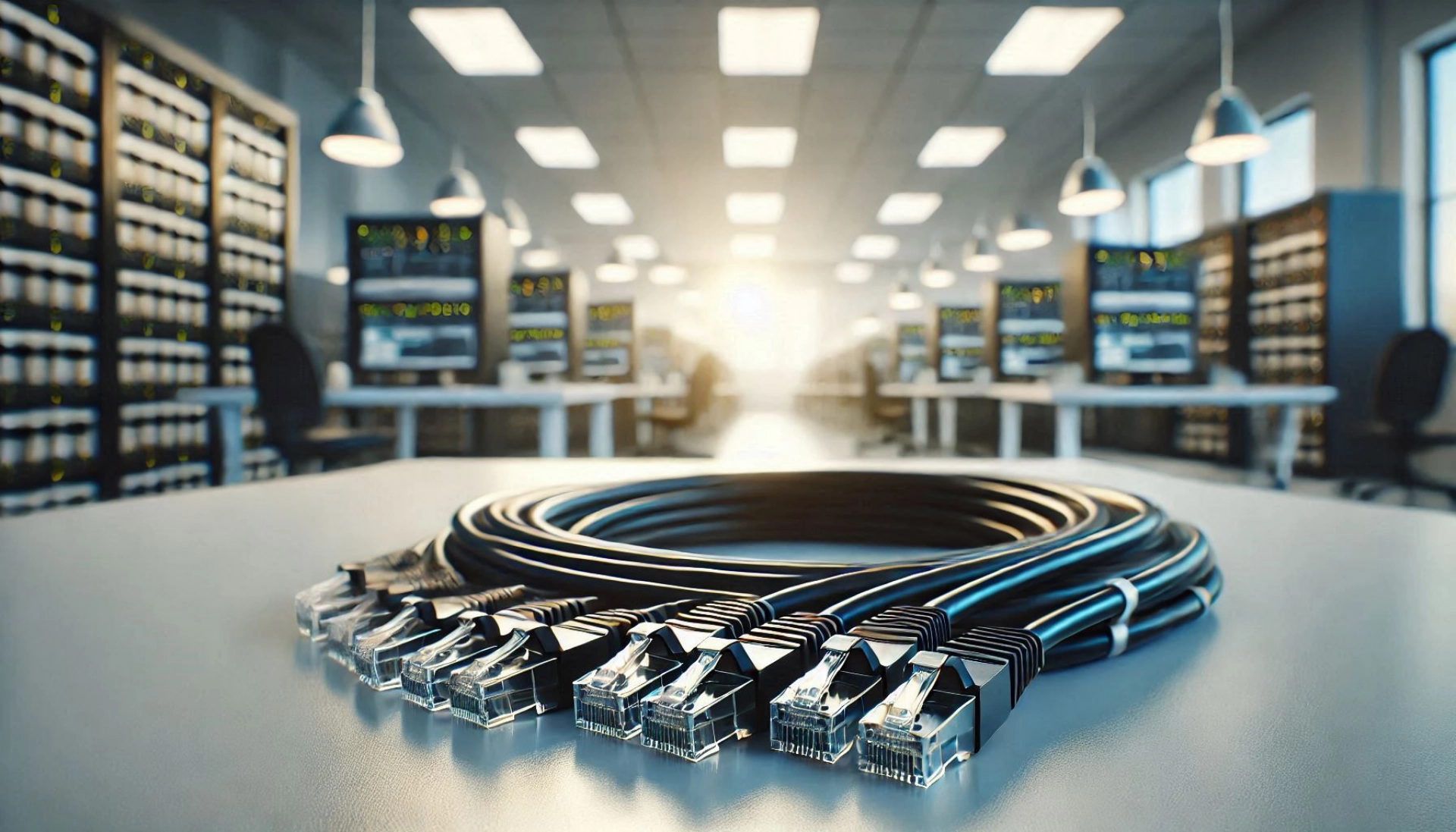

Siyah: Dış mekan ve yüksek dayanıklılık gerektiren uygulamalar için kullanılır.

RJ45 Konnektörlerinde Renk Kodları

CAT6A kabloların içinde bulunan teller, T568A ve T568B bağlantı standartlarına göre sıralanır.

T568A: Beyaz-Yeşil, Yeşil, Beyaz-Turuncu, Mavi, Beyaz-Mavi, Turuncu, Beyaz-Kahverengi, Kahverengi.
T568B: Beyaz-Turuncu, Turuncu, Beyaz-Yeşil, Mavi, Beyaz-Mavi, Yeşil, Beyaz-Kahverengi, Kahverengi.
Bu iki kablolama standardı aynı sinyal kalitesine sahip olup, ağ altyapılarında karışıklığı önlemek için tek bir standardın kullanılması önerilir.

Renk Kodlarının Ağ Yönetimindeki Önemi

CAT6A kablolar için renk kodları, büyük ölçekli ağlarda bakım ve yönetimi kolaylaştırır.

Farklı renkler, veri merkezleri, ofis ağları ve endüstriyel sistemler gibi çeşitli ortamlarda kablo düzenini belirlemek için kullanılır. Kritik sistemler için belirlenen renkler, hata tespitini hızlandırır ve operasyonel süreçleri optimize eder.

Çapraz Kablo (Crossover) ve Düz Kablo (Straight-Through)

Bağlantı türüne göre CAT6A kablolar, düz veya çapraz kablo konfigürasyonlarına göre düzenlenir.

Çapraz kablolar, iki uçta farklı standartlar (T568A/T568B) kullanılarak cihazlar arası doğrudan bağlantıyı mümkün kılar. Düz kablolar ise her iki uçta da aynı renk kodunun (genellikle T568B) kullanılmasıyla oluşturulur ve yönlendirici, switch veya bilgisayarlar arasında bağlantı kurar.

Kablo Testi ve Doğru Bağlantı Kontrolü

CAT6A kablo bağlantılarının doğruluğunu kontrol etmek için kablo test cihazları kullanılmalıdır.

Yanlış bağlantıların önüne geçmek için, ağ altyapısında kurulum sonrası testler gerçekleştirilmelidir. Doğru renk kodları kullanılarak yapılan bağlantılar, veri kaybını önler ve yüksek performanslı ağ çözümlerinin sürekliliğini garanti eder.
